HEIDENHAIN CNC-PILOT 4290 37

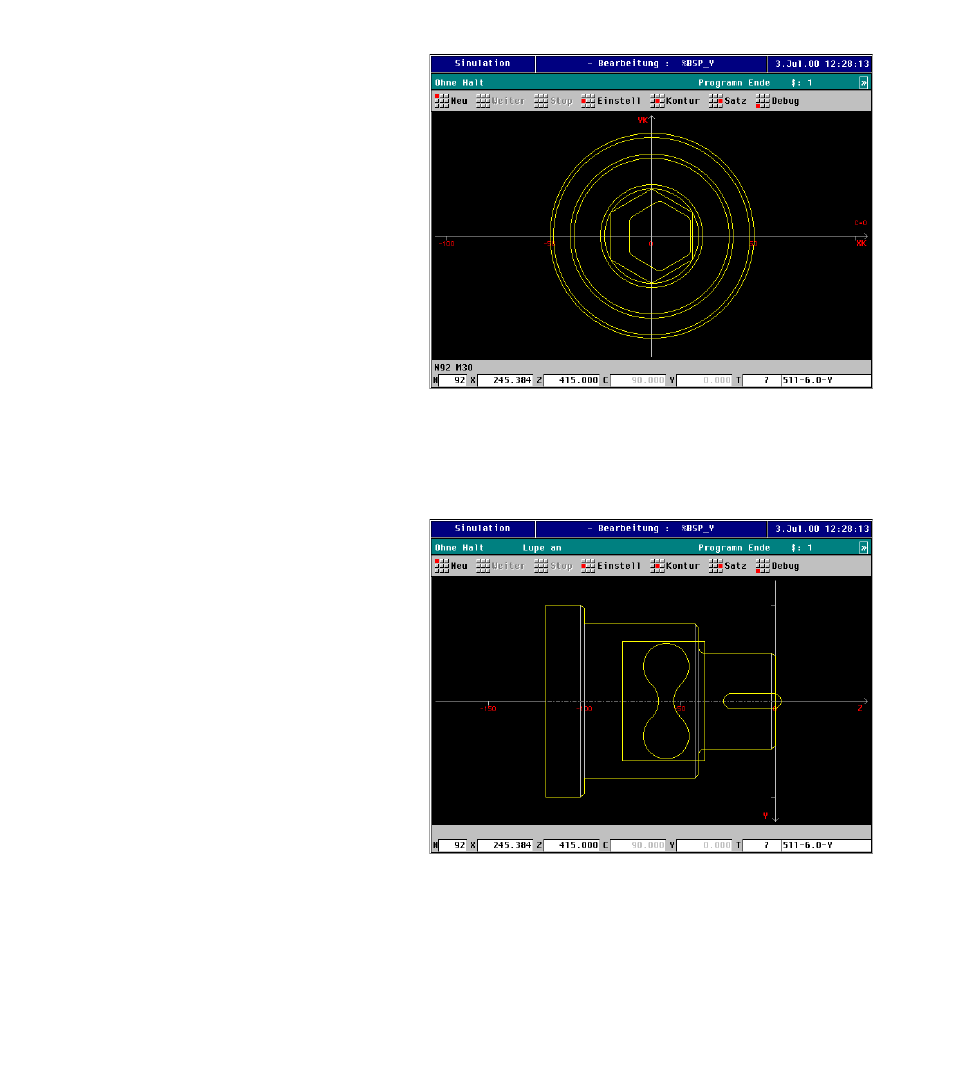

In der Simulation wird das vollständig bearbeitete
Beispiel-Werkstück angezeigt. Der CNC PILOT zeigt
in dem „Stirnfenster“ die Mehrkantfläche (6 Kanten)
und das als „Tasche“ gefertigte Vieleck.
In dem „Mantelfenster“ sehen Sie die lineare Nut
und die in die Einzelfläche gefräste „freie Kontur“ in
Form einer „acht“.
2.4.1 F
räsbearbeit
ung mit der
Y
-A
c
h
s
e
