Y-Achse
48

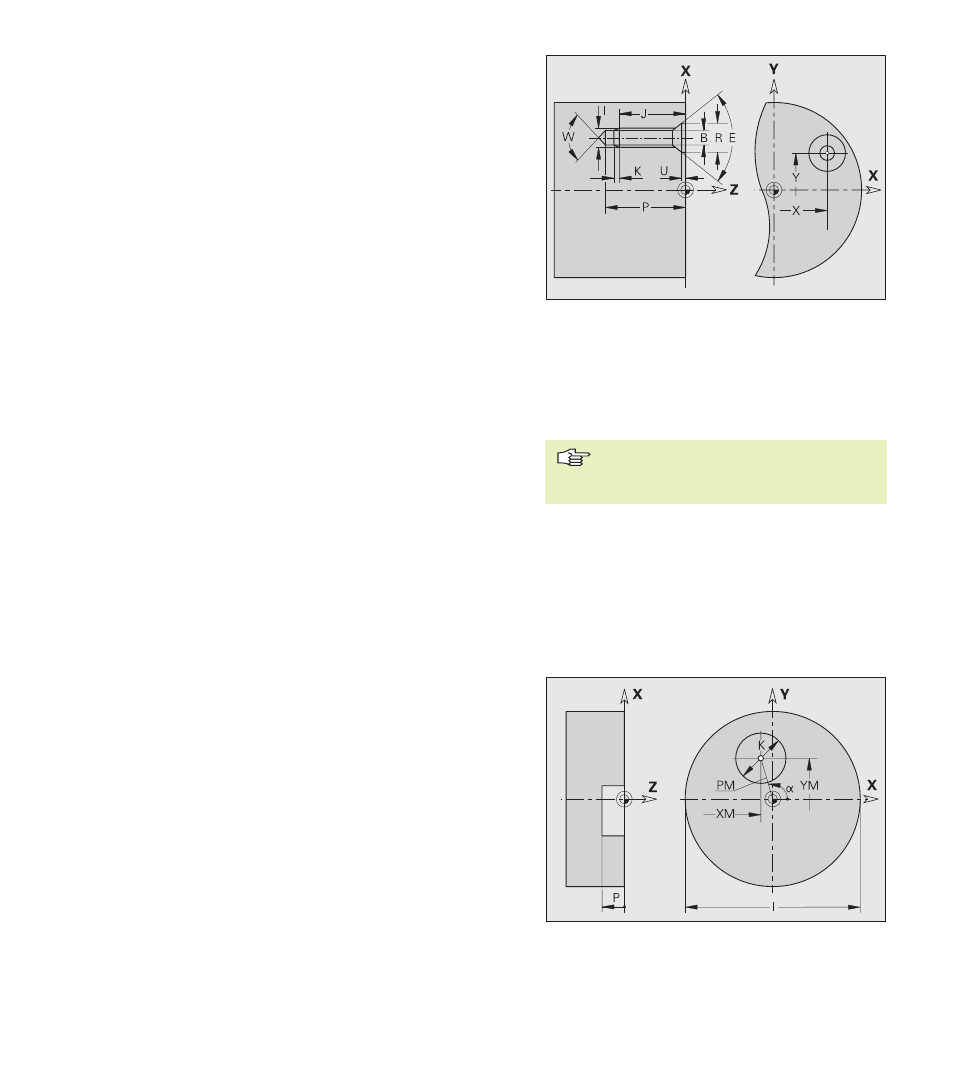

Einzelbohrung
Parameter „Bezugspunkt“
XM(X), YM(Y): Bohrungsmittelpunkt in kartesischen Koordinaten (X
Radiusmaß)
α, PM: Bohrungsmittelpunkt in Polarkoordinaten (Bezug Winkel α:
positive X-Achse)
Die „Bohrung“ kann folgende Elemente enthalten:
■
Zentrierung
■
Kernbohrung
■
Senkung
■
Gewinde
Bohrbeschreibung:
Parameter „Zentrierung“
O:
Zentrierdurchmesser
Parameter „Kernbohrung“
B:
Bohrdurchmesser
P:
Bohrtiefe (Tiefe von Bohrung und Senkung – ohne Bohr-
und Zentrierspitze)
W:
Spitzenwinkel
■
W=0°: Sonderbedeutung „Vorschubreduzierung (V=1)“
■
W>0°: Spitzenwinkel
Passung: H6...H13 oder „ohne Passung“
Parameter „Senkung“
R:
Senkdurchmesser
U:
Senktiefe
E:
Senkwinkel
4.1
.2 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)
Kreis (Vollkreis)
Parameter
XM(X), YM(Y): Mittelpunkt in kartesischen Koordinaten (XM Radius-
maß)
α, PM: Mittelpunkt in Polarkoordinaten (Bezug Winkel α: positive X-
Achse)
K:
Kreisdurchmesser oder Radius
P:
Tiefe der Figur
Parameter „Gewinde“
I:
Nenn-Durchmesser
J:
Gewindetiefe
K:
Gewindeanschnitt (Auslauflänge)
F:
Gewindesteigung
Gangart: Rechts-/Linksgewinde
Wenn Sie „Spitzenwinkel W=0°“ eintra-
gen, generiert die AAG eine „Vorschubre-
duzierung (V=1)“ bei dem Bohrzyklus.
