Y-Achse 12
Muster linear XY-Ebene G471-Geo
G471 definiert ein lineares Muster in der XY-Ebene. G471 wirkt auf
die im Folgesatz definierte Bohrung oder Figur (G370..375, G377).
Programmierhinweise
■ Die Bohrung/Figur im Folgesatz ohne Mittelpunkt programmie-
ren.
■ Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die Bohrung/Figur
im Folgesatz auf – nicht die Musterdefinition.

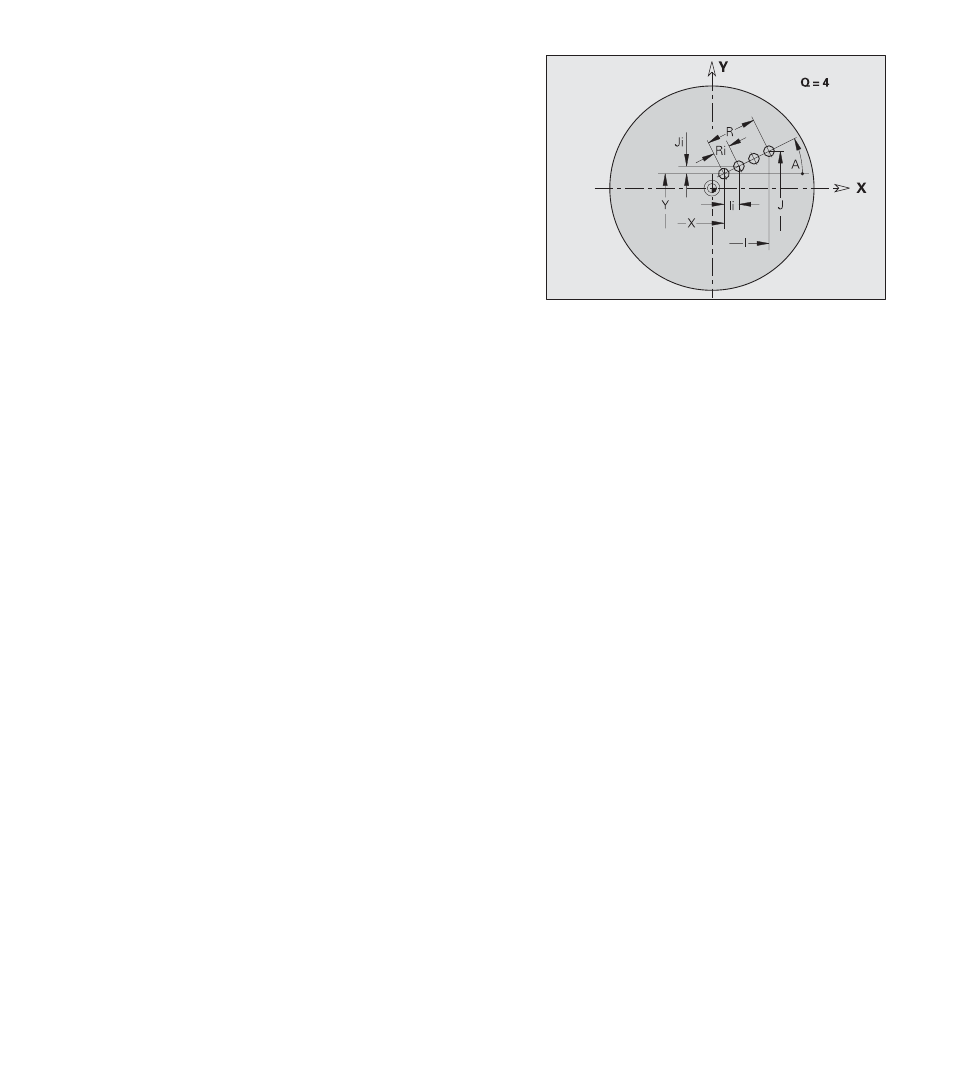

Parameter
Q:
Anzahl der Figuren
X, Y: Anfangspunkt Muster (X Radiusmaß)
I, J: Endpunkt Muster (I=X-, J=Y-Richtung; I Radiusmaß)
Ii, Ji: Abstand zwischen zwei Figuren (in X-/Y-Richtung)
A: Winkel Längsachse des Musters (Bezug: positive X-Achse)
R: Gesamtlänge Muster
Ri: Abstand zwischen zwei Figuren (Musterabstand)
