Y-Achse
54
Bogen
Bei der Eingabe eines Bogens wählen Sie den Drehsinn anhand
des Menü-Symbols aus und vermaßen anschließend den Bogen.
Mit der Angabe „tangential/nicht tangential“ legen Sie den Über-
gang zum nächsten Konturelement fest.
Parameter Endpunkt Bogen
Y, Z:
Endpunkt in kartesischen Koordinaten
Yi, Zi:
Abstand Anfang- bis Endpunkt in Y-, Z-Richtung
P,
α:
Endpunkt in Polarkoordinaten (Bezug Winkel
α: positive Z-
Achse)
Pi,
αi: Endpunkt polar, inkremental (Pi: linearer Abstand Anfang-
bis Endpunkt; Bezug
αi: Winkel zwischen gedachter Linie im
Anfangspunkt, parallel zur Z-Achse und Linie Anfangspunkt
– Endpunkt)
Parameter Mittelpunkt Bogen
YM, ZM: Mittelpunkt
YMi, ZMi: Abstand Anfang- bis Mittelpunkt in Y-, Z-Richtung
PM,
β: Mittelpunkt polar (Bezug Winkel β: positive Z-Achse)
PMi,
βi: Mittelpunkt polar, inkremental (PMi: linearer Abstand An-
fang- bis Mittelpunkt; Bezug
βi: Winkel zwischen gedachter
Linie im Anfangspunkt, parallel zur Z-Achse und Linie An-
fangspunkt – Mittelpunkt)
weitere Parameter
Radius: Radius des Bogens
WA:
Winkel zwischen positiver Z-Achse und Tangente im Start-
punkt des Bogens
WE:
Winkel zwischen positiver Z-Achse und Tangente im End-
punkt des Bogens
WV:
Winkel zwischen Vorgängerelement und Tangente im Start-
punkt des Bogens
WN:
Winkel zwischen Tangente im Endpunkt des Bogens und
Nachfolgerelement
WV, WN:
■
der Winkel geht vom Vorgänger-/Nachfolgerelement ge-
gen den Uhrzeigersinn zum neuen Element
■
Bogen als Vorgänger-/Nachfolgerelement: Winkel zur Tan-
gente
4.1
.3 Kontur
e
n
YZ-Ebene (Dr
aufsich
t)

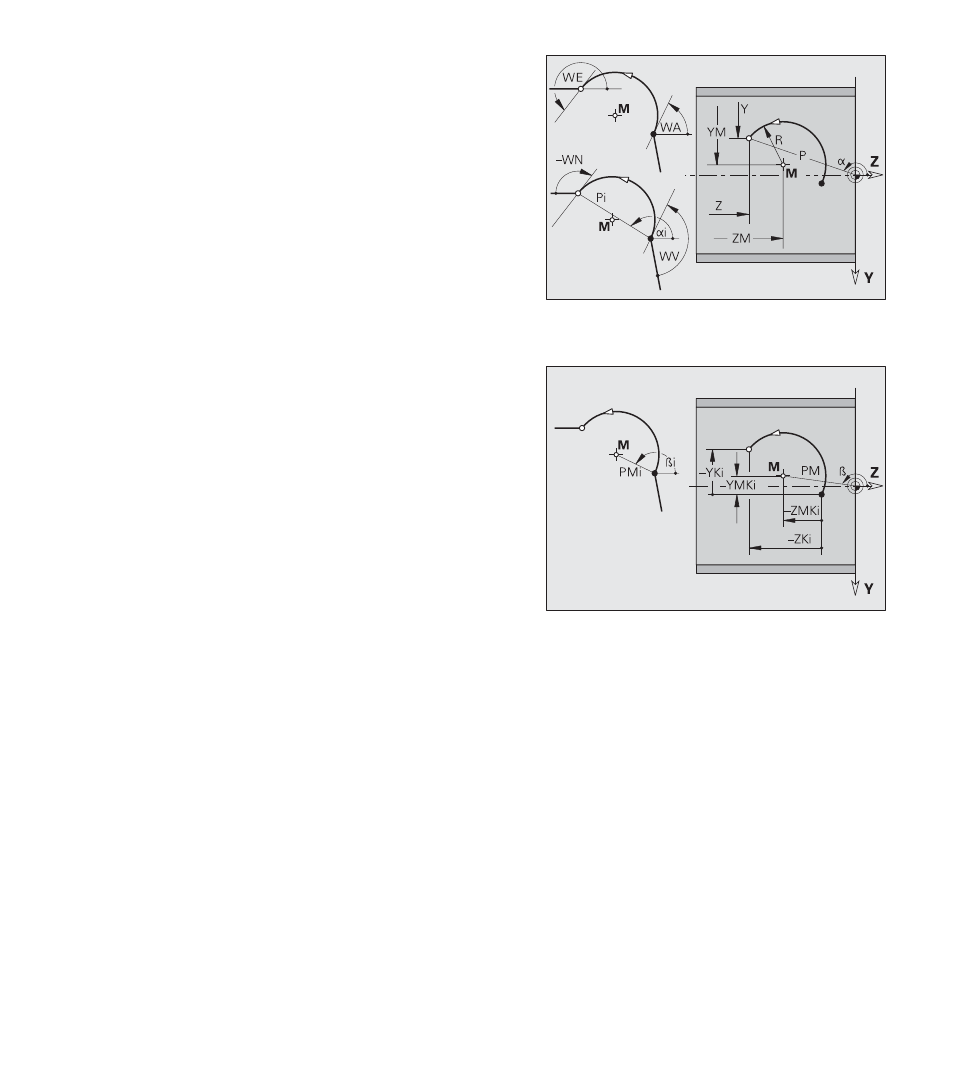

Beispiel: Bogen CCW (Vermaßung des Endpunk-
tes)
Beispiel: Bogen CCW (Vermaßung des Mittelpunk-
tes)
