Y-Achse 42
3 Y-Achse in der Simulation

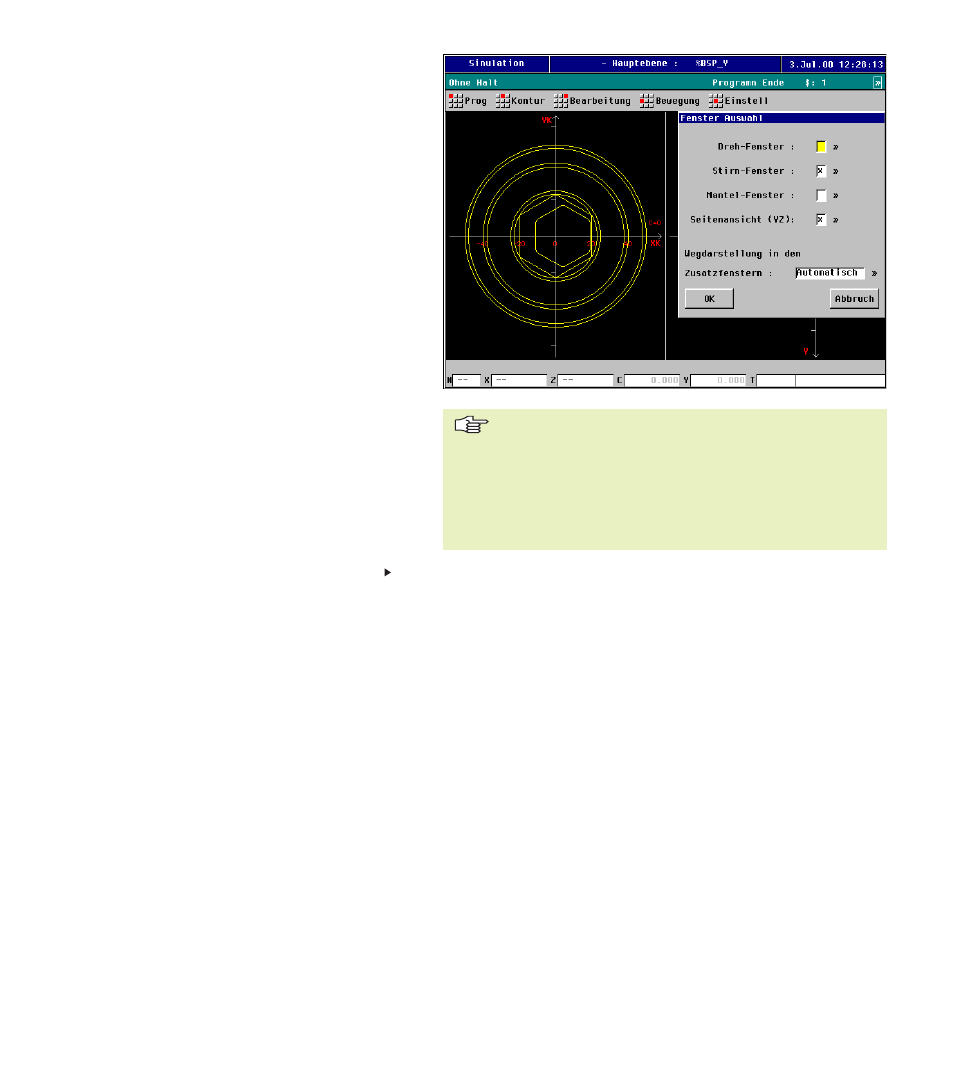

Abhängig von der zu prüfenden Bearbeitung wäh-
len Sie die Fensterkombination aus (Dialogbox:
„Fenster Auswahl“):
■ Dreh-Fenster
■ Stirn-Fenster
■ Seitenansicht (YZ) alternativ Mantel-Fenster
Das Stirn- und Mantel-Fenster und die Seitenansicht
gelten als Zusatzfenster. Verfahrwege werden in
den Zusatzfenstern erst gezeichnet, wenn die C-
Achse eingeschwenkt wurde bzw. ein G17 oder G19
ausgeführt wurde.
G18 oder das Ausschwenken der C-Achse stoppen
die Ausgabe der Verfahrwege in den Zusatz-
fenstern.
Alternativ können Sie „Wegdarstellung in den Zu-
satzfenstern: immer“ einstellen (Dialogbox: „Fen-
ster Auswahl“). Dann wird jeder Verfahrweg in allen
3
Y
-A
c
hse in der Simulation
■ Stirn- und Mantel-Fenster arbeiten mit „fester“ Spin-
delposition. Wenn die Drehmaschine das Werkstück
dreht, bewegt die Simulation das Werkzeug – das „Werk-
stück“ wird nicht gedreht.
■ Konturen und Fräsbearbeitungen in der YZ-Ebene er-
scheinen in der Mantelabwicklung kleiner. Die Strecken
werden „am Fräsgrund“ gezeichnet und sind deshalb
kürzer als der Kreisbogen auf der Werkstückoberfläche.
Fortsetzung nächste Seite
