HEIDENHAIN CNC-PILOT 4290

43

Simulationsfenstern angezeigt.

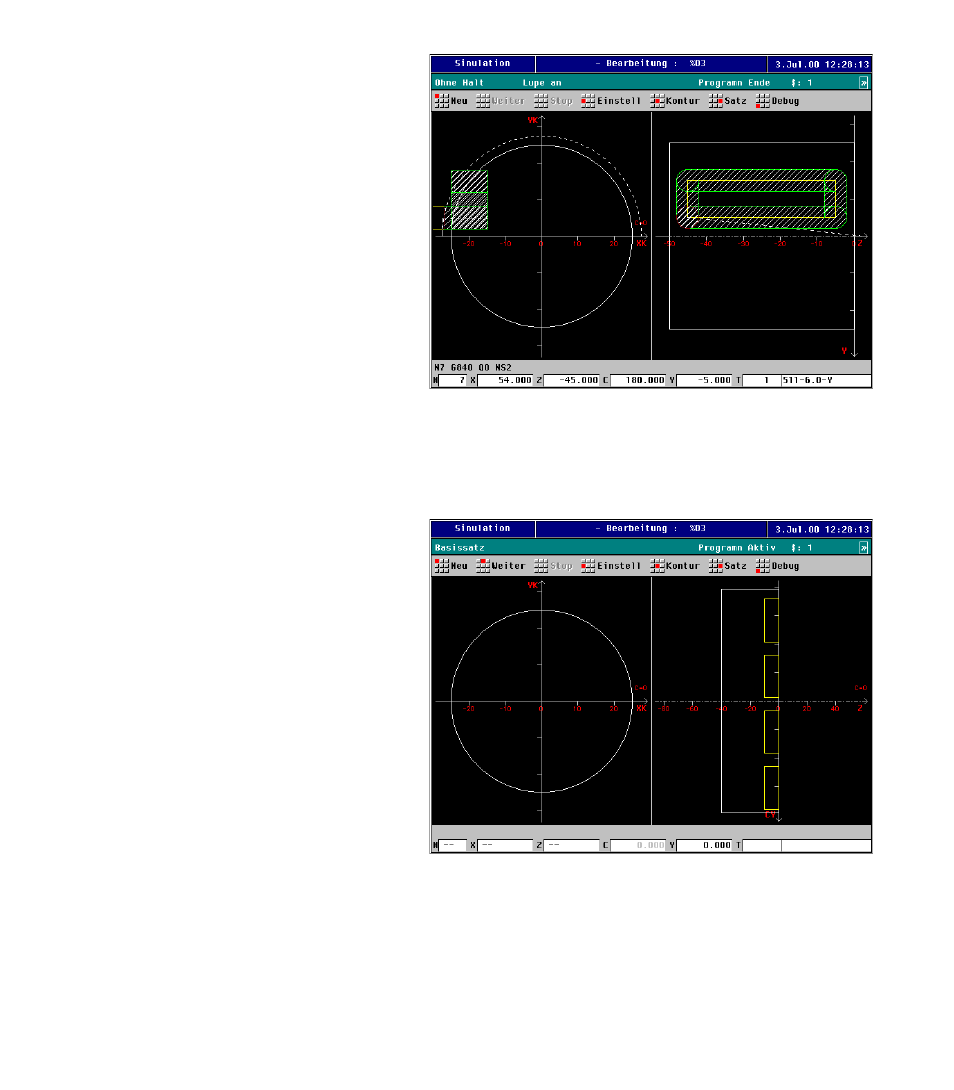

Mantel-Fenster
Kontur- und Verfahrweg-Darstellung in dem Mantel-
Fenster orientieren sich an der Position auf der
„Mantelabwicklung“ (Bezeichnung: CY) und den Z-
Koordinaten.

3

Y

-A

c

hse in der Simulation

Stirn-Fenster
Kontur- und Verfahrweg-Darstellung erfolgen in dem
Stirn-Fenster in der XY-Ebene unter Berücksichti-
gung der Spindelposition. Die Spindelposition 0°
befindet sich auf der positiven X-Achse (Bezeich-
nung: „XK“).

Fenster „Seitenansicht (YZ)“
Kontur- und Verfahrweg-Darstellung erfolgen in dem
Fenster „Seitenansicht“ in der YZ-Ebene. Dabei wer-
den ausschließlich die Y- und Z-Koordinaten – nicht
die Spindelposition
– berücksichtigt.
