Y-Achse
14
2.2.1 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)

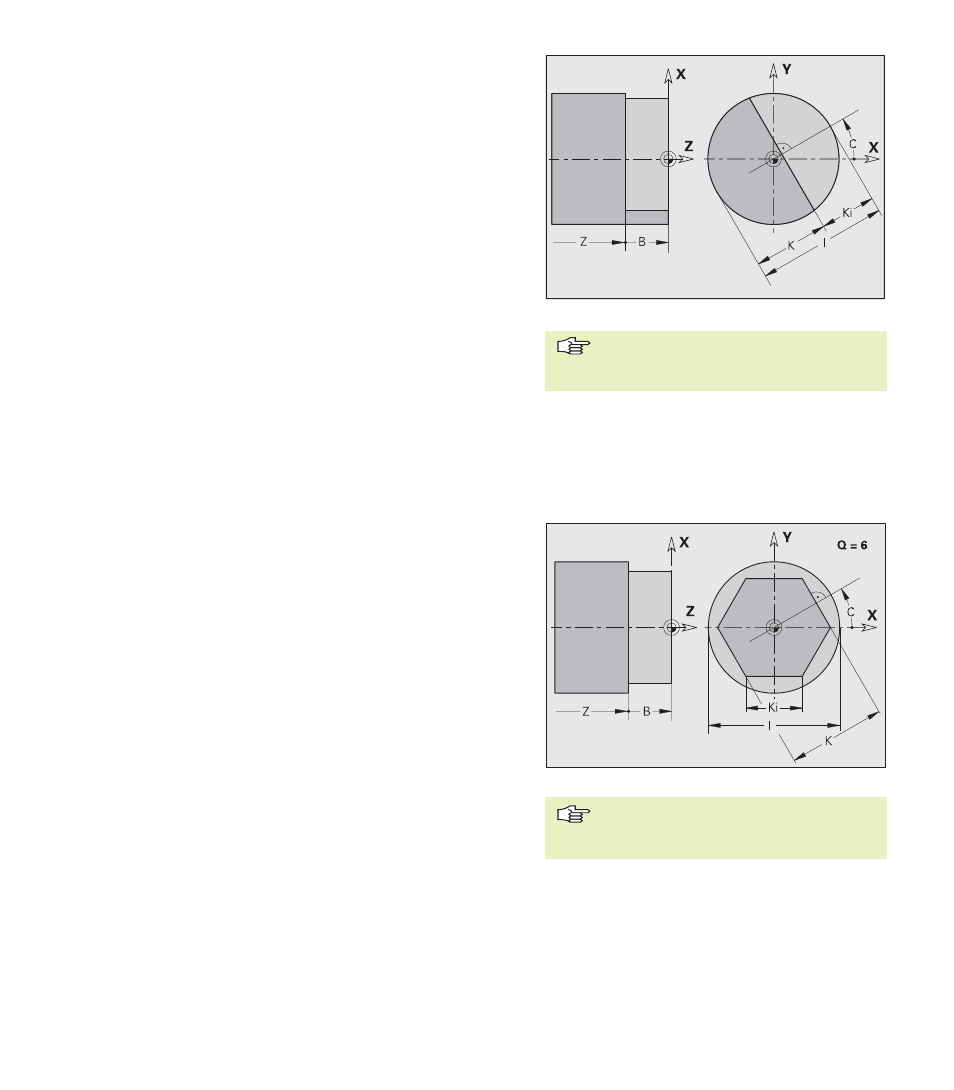

Einzelfläche G376-Geo
G376 definiert eine Fläche in der XY-Ebene.
Parameter
Z:
Referenzkante – keine Eingabe: „Z“ aus Abschnittskennung
K:
Restdicke
Ki:
Tiefe
B:
Breite (Bezug: Referenzkante Z)
■
B<0: Fläche in negative Z-Richtung
■
B>0: Fläche in positive Z-Richtung
I:
Flächendurchmesser
■
keine Eingabe: „X“ aus Abschnittskennung
■
„I“ überschreibt „X“ aus Abschnittskennung
C:
Lagewinkel des Flächenlots – keine Eingabe: „C“ aus Ab-
schnittskennung
Das Vorzeichen von „Breite B“ wird unab-
hängig davon, ob die Fläche auf der Stirn-
oder Rückseite liegt, ausgewertet.
Mehrkantflächen G477-Geo
G477 definiert Mehrkantflächen in der XY-Ebene.
Parameter
Z:
Referenzkante – keine Eingabe: „Z“ aus Abschnittskennung
K:
Innenkreisdurchmesser (Schlüsselweite)
Ki:
Kantenlänge
B:
Breite (Bezug: Referenzkante Z)
■
B<0: Fläche in negative Z-Richtung
■
B>0: Fläche in positive Z-Richtung
C:
Lagewinkel des Flächenlots – keine Eingabe: „C“ aus Ab-
schnittskennung
Q:
Anzahl der Flächen (Q ‡ 2)
I:
Flächendurchmesser
■
keine Eingabe: „X“ aus Abschnittskennung
■
„I“ überschreibt „X“ aus Abschnittskennung
Das Vorzeichen von „Breite B“ wird unab-
hängig davon, ob die Fläche auf der Stirn-
oder Rückseite liegt, ausgewertet.
