Y-Achse 30

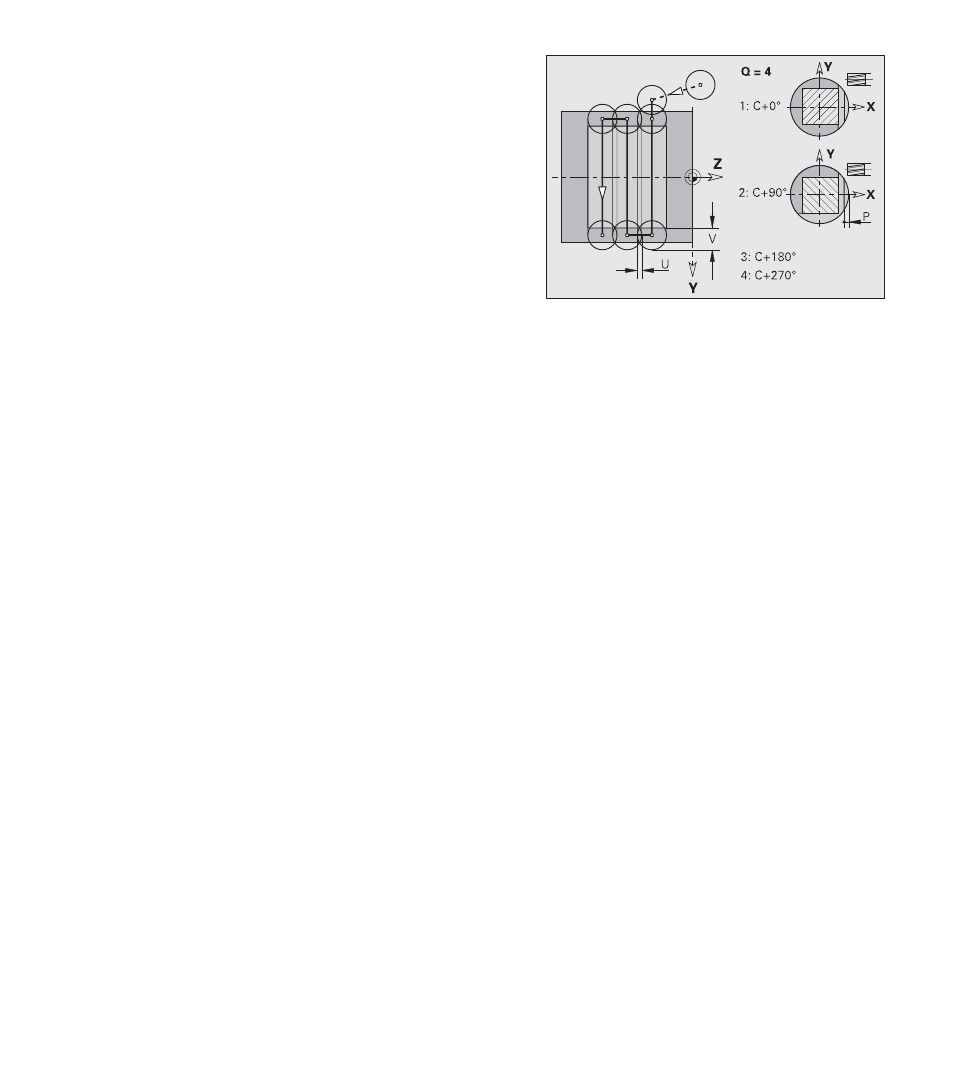

Mehrkantfräsen Schlichten G844
G844 schlichtet mit G477-Geo (XY- Ebene) oder G487-Geo (YZ-Ebe-
ne) definierte Mehrkantflächen. Der Zyklus fräst von außen nach in-
nen.
„U“ legt die Überlappung der Fräsbahnen fest. „V“ definiert den
Betrag, um den der Fräser den Außenradius überragen soll. („U, V“
beziehen sich auf den Fräserdurchmesser.)
Die Zustellung des Fräsers erfolgt außerhalb des Materials.
Zyklusausführung
1 Startposition (X, Y, Z, C) ist die Position vor dem Zyklus
2 errechnet die Schnittaufteilung (Fräsebenen-Zustellungen, Frästie-
fen-Zustellungen) und die Spindelpositionen
3 Spindel dreht auf erste Position, der Fräser fährt auf Sicherheitsab-
stand an und stellt für die erste Frästiefe zu
4 fräst eine Ebene
5 hebt um den Sicherheitsabstand ab, fährt an und stellt für die
nächste Frästiefe zu
6 wiederholt 4...5, bis die komplette Fläche gefräst ist
7 Werkzeug fährt entsprechend „Rückzugsebene J“ zurück; Spindel
dreht auf nächste Position, der Fräser fährt auf Sicherheitsabstand
an und stellt für die erste Fräsebene zu
8 wiederholt 4...7, bis alle Mehrkantflächen gefräst sind
9 fährt entsprechend „Rückzugsebene J“ zurück
Parameter
NS:
Satznummer – Referenz auf Konturbeschreibung
H: Fräslaufrichtung (bezogen auf die Flankenbearbeitung) – de-
fault: 0
■ H=0: Gegenlauf
■ H=1: Gleichlauf
P: (maximale) Frästiefe (Zustellung in der Fräsebene)
U: (minimaler) Überlappungsfaktor (Überlappung = U*Fräser-
durchmesser) – default: 0,5
V: Überlauffaktor (Überlauf = V*Fräserdurchmesser) – default:
0,5
F: Zustellvorschub (für Tiefenzustellung) – default: aktiver Vor-
schub
J: Rückzugsebene – keine Eingabe: Werkzeug fährt auf die
Startposition zurück
■ XY- Ebene: Rückzugsposition in Z-Richtung
■ YZ- Ebene: Rückzugsposition in X-Richtung (Durchmesser-
maß)
2.3.4 Fräszyklen
