HEIDENHAIN CNC-PILOT 4290
13
2.2.1 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)

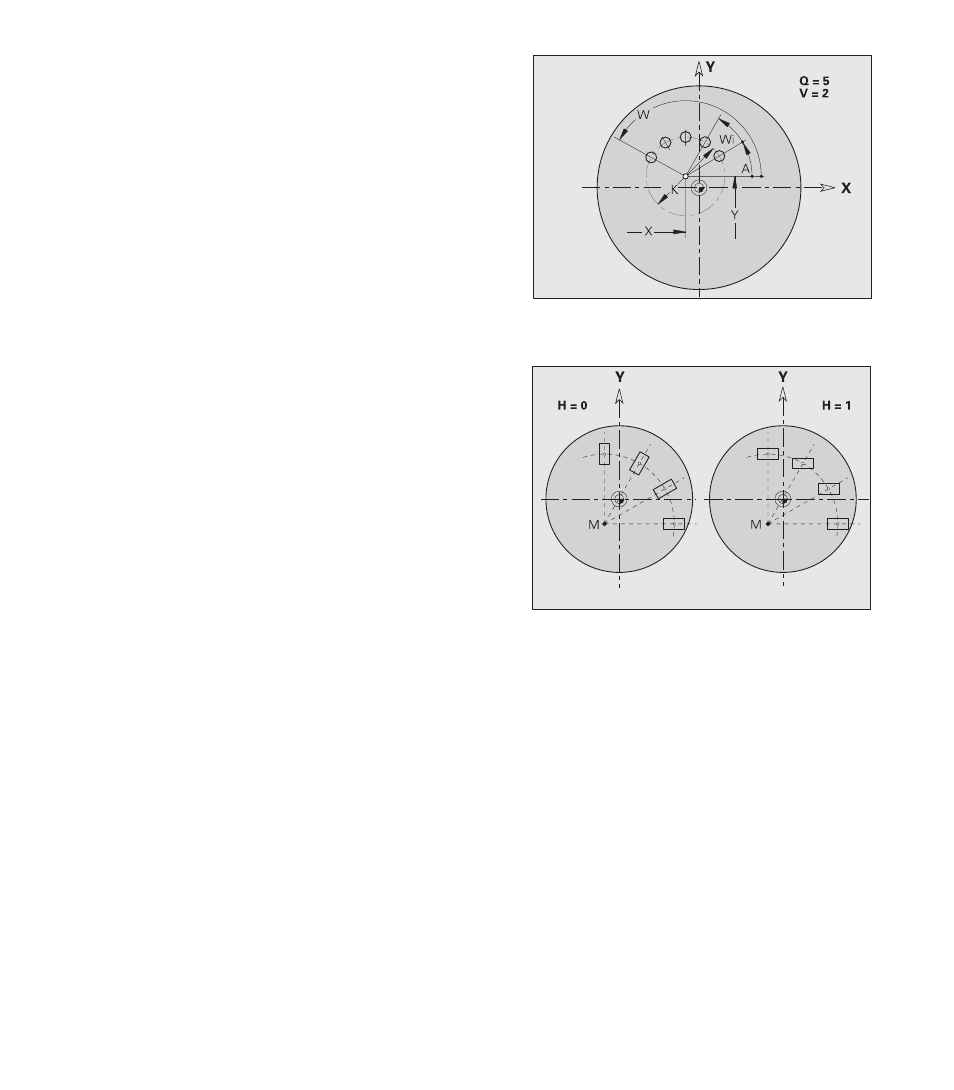

Muster zirkular XY-Ebene G472-Geo
G472 definiert ein zirkulares Muster in der XY-Ebene. G472 wirkt auf
die im Folgesatz definierte Figur (G370..375, G377).
Programmierhinweise
■
Die Bohrung/Figur im Folgesatz ohne Mittelpunkt programmieren
– Ausnahme: zirkulare Nut. Programmieren Sie bei der zirkularen
Nut den „Krümmungsmittelpunkt X, Y“, wird er auf die Musterpo-
sition addiert (siehe „Benutzer-Handbuch –
4.7.9 Zirkulares Muster
mit zirkularen Nuten“).
■
Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die Bohrung/Figur
im Folgesatz auf – nicht die Musterdefinition.
Parameter
Q:
Anzahl der Figuren
K:
Musterdurchmesser
A:
Anfangswinkel – Position erste Figur (Bezug: positive X-Ach-
se) – default: 0°
W:
Endwinkel – Position letzte Figur (Bezug: positive X-Achse) –
default: 360°
Wi:
Winkel zwischen zwei Figuren
V:
Richtung (Orientierung) – default: 0
■
V=0 – ohne W: Vollkreisaufteilung
■
V=0 – mit W: Aufteilung auf längerem Kreisbogen
■
V=0 – mit Wi: Vorzeichen von Wi bestimmt die Richtung
(Wi<0: Muster im Uhrzeigersinn)
■
V=1 – mit W: Muster im Uhrzeigersinn
■
V=1 – mit Wi: Muster im Uhrzeigersinn (Vorzeichen von Wi
ist ohne Bedeutung)
■
V=2 – mit W: Muster gegen den Uhrzeigersinn
■
V=2 – mit Wi: Muster gegen den Uhrzeigersinn (Vorzei-
chen von Wi ist ohne Bedeutung)
X,Y:
Mittelpunkt Muster (X Radiusmaß)
H:
Lage der Figuren – default: 0
■
H=0: Normallage – Figuren werden um den Kreismittel-
punkt gedreht (Rotation)
■
H=1: Originallage – Figurlage bezogen auf das Koordina-
tensystem bleibt gleich (Translation)
