HEIDENHAIN CNC-PILOT 4290 57

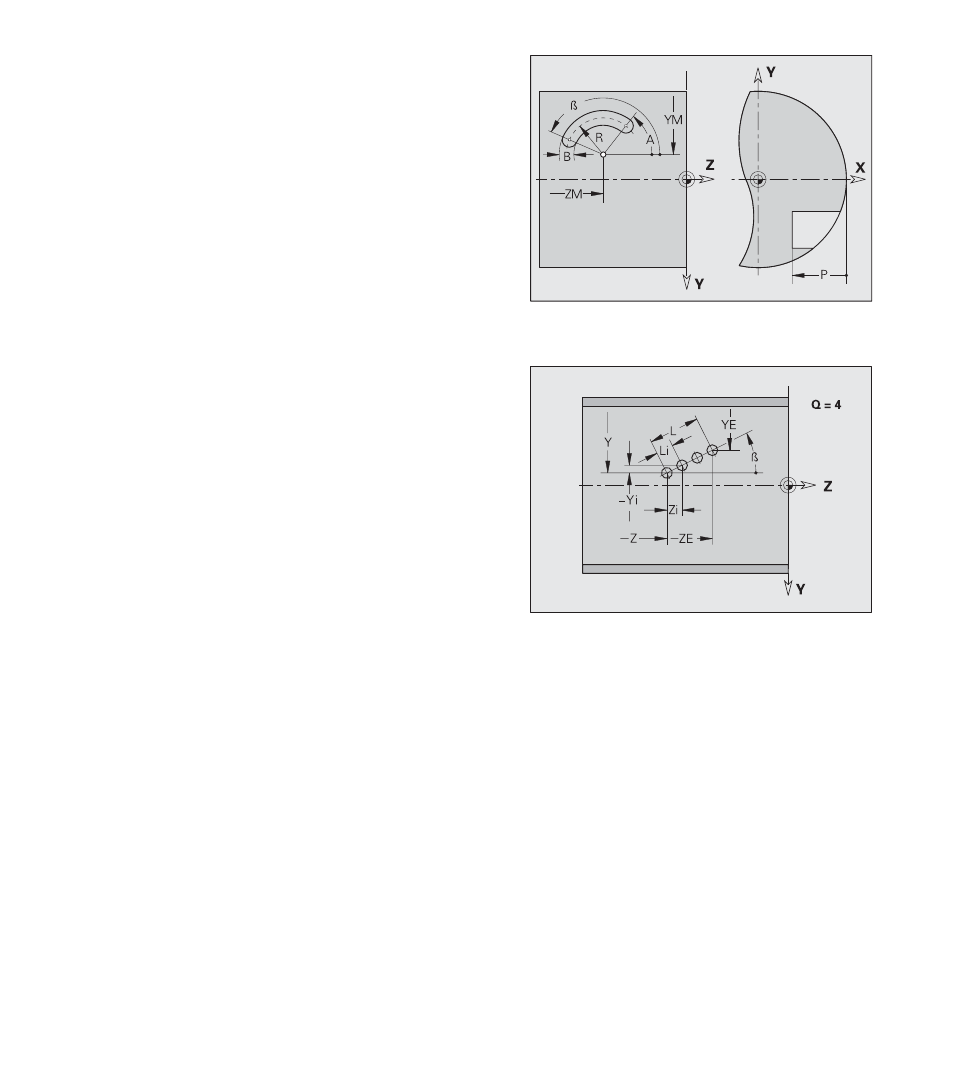

Lineares Lochmuster, Lineares Figurmuster
Sie definieren „Anfangspunkt Muster“ in kartesischen Koordinaten.
Die Positionen der einzelnen Bohrungen/Figuren können Sie mit
verschiedenen Parameterkombinationen beschreiben.
Die Muster-Positionen definieren den Mittelpunkt der Bohrung/Fi-
gur. Bei zirkularen Nuten definieren die Muster-Positionen den
„Krümmungs-Mittelpunkt“.
Parameter
Y, Z:
Anfangspunkt Muster
Q: Anzahl Bohrungen/Figuren
YE(J), ZE(K): Endpunkt Muster
Yi(Ji), Zi(Ki): Abstand zwischen den Bohrungen/Figuren in Y-, Z-Rich-
tung
L(R): Abstand erste – letzte Bohrung/Figur
Li(Ri): Abstand zwischen den Bohrungen/Figuren
β(A): Winkel Längsachse Muster (Bezug: positive Z-Achse)
Bohrungsbeschreibung/Figurbeschreibung
4.1
.3 Kontur
e
n
YZ-Ebene (Dr
aufsich
t) Zirkulare Nut
Parameter
YM(Y), ZM(Z): Krümmungsmittelpunkt
A: Startwinkel (Beginn der Nut)
β(W): Endwinkel (Ende der Nut)
R:
Krümmungsradius
B: Breite der Nut
P: Tiefe der Tasche
