Y-Achse 8
2.2.1 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)

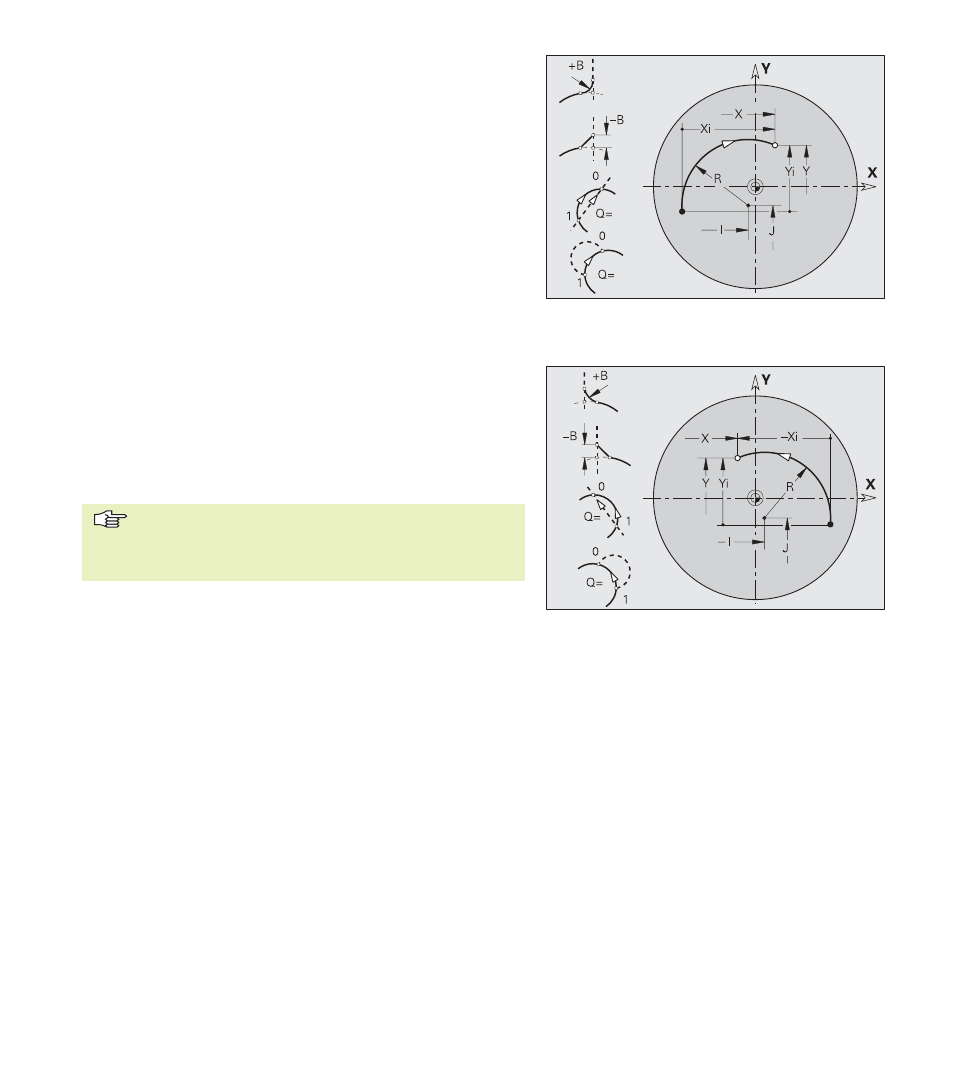

Kreisbogen G172-/G173-Geo
G172/G173 definiert einen Kreisbogen in einer Kontur der XY-Ebe-
ne. Die Drehrichtung entnehmen Sie dem Hilfebild.
„Fase/Verrundung B“ definiert den Übergang zum nächsten Kon-
turelement. Programmieren Sie den theoretischen Endpunkt des
Konturelements, wenn Sie eine Fase/Verrundung angeben.
„Schnittpunktauswahl Q“ bestimmt den Endpunkt, wenn die Strek-
ke einen Kreisbogen schneidet und der Endpunkt nicht definiert ist.
Parameter
X, Y:
Endpunkt (X Radiusmaß)
I, J: Mittelpunkt (I=X-, J=Y-Richtung; I Radiusmaß)
R: Radius
Q: Schnittpunktauswahl – default: 0
■ bei Übergang auf Strecke gilt:
Q=0: naher Schnittpunkt
Q=1: entfernter Schnittpunkt
■ bei Übergang auf Kreisbogen gilt:
Q=0: entfernter Schnittpunkt
Q=1: naher Schnittpunkt
B: Fase/Verrundung
■ B keine Eingabe: tangentialer Übergang
■ B=0: nicht tangentialer Übergang
■ B>0: Radius der Rundung
■ B<0: Breite der Fase
Programmierung
■ X, Y: absolut, inkremental, selbsthaltend oder „?“
■ I, J: absolut oder inkremental
■ Endpunkt darf nicht der Startpunkt sein (kein Vollkreis).
G172
G173
