Y-Achse 58

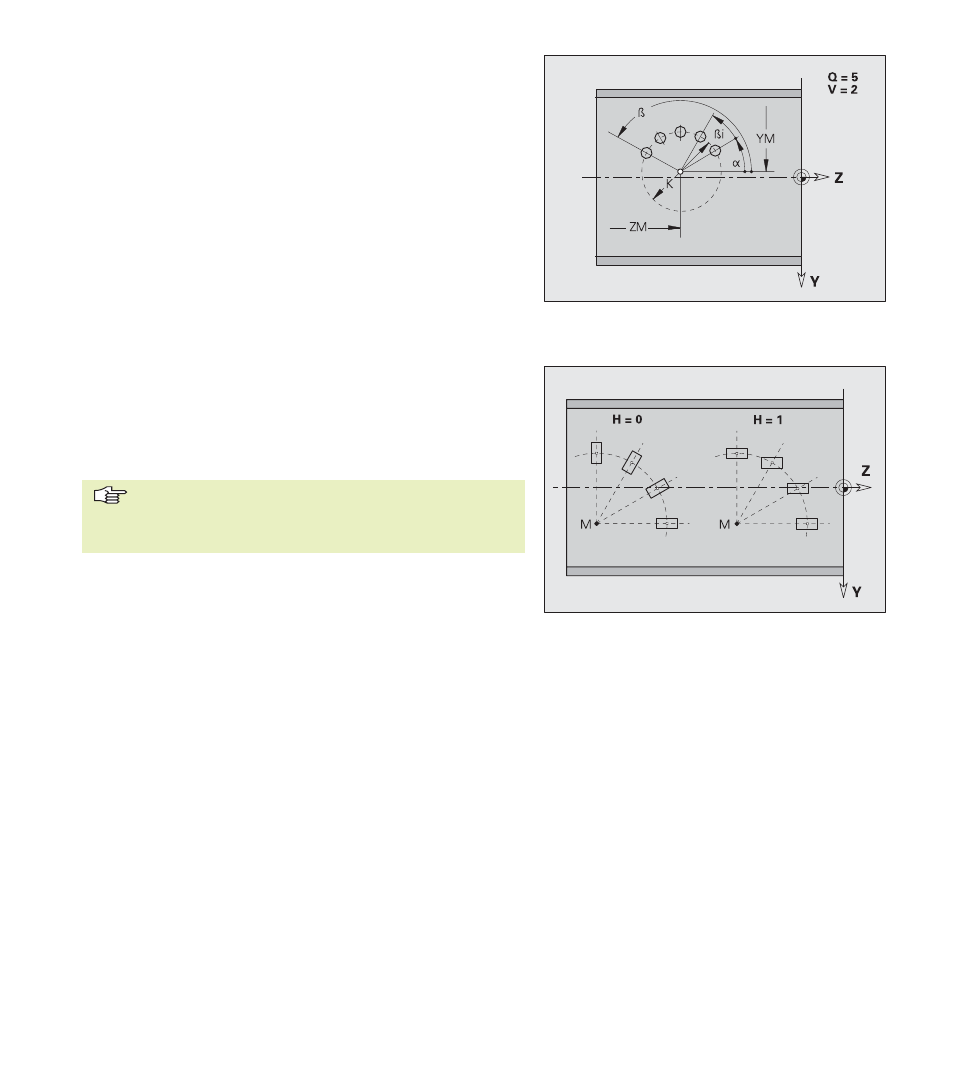

Zirkulares Lochmuster, Zirkulares Figurmuster
Parameter
YM(Y), ZM(Z): Mittelpunkt Muster
Radius: Radius des Loch-/Figurmusters
K: Durchmesser des Loch-/Figurmusters
α(A):
Position erste Bohrung/Figur (Bezug: Winkel zur positiven X-
Achse)
Orientierung:
■ im Uhrzeigersinn
■ gegen Uhrzeigersinn
Sonderfälle:
■ ohne
α und β: Vollkreisaufteilung, beginnend bei 0°
■ ohne
β: Vollkreisaufteilung
Q: Anzahl Bohrungen/Figuren
β(W): Position letzte Bohrung/Figur (Bezug: Winkel zur positiven X-
Achse)
βi(W): Abstand zwischen den Bohrungen/Figuren
Lage:
(nur bei den Figuren)
■ Normallage: Ausgangsfigur wird um den Muster-
mittelpunkt gedreht (Rotation um Mustermittelpunkt)
■ Originallage: Lage der Figur bleibt gleich (Translation)
Bohrungsbeschreibung/Figurbeschreibung
Bei Mustern mit zirkularen Nuten wird der „Krümmungs-
mittelpunkt“ auf die Musterposition addiert (siehe Be-
nutzer-Handbuch „
4.7.11 Zirkulare Muster mit zirkularen
Nuten“).
4.1
.3 Kontur
e
n
YZ-Ebene (Dr
aufsich
t)
