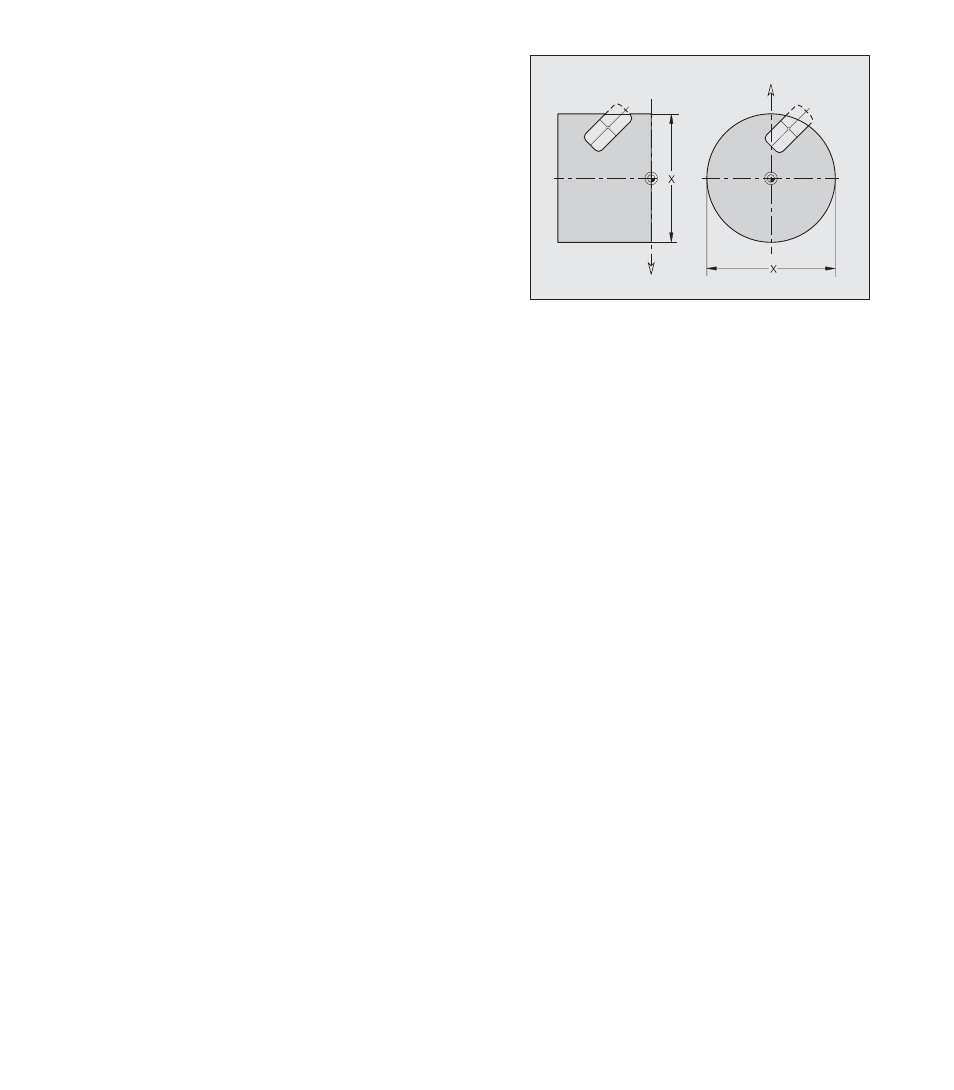

Schnittbegrenzung
Liegen Teile der Fräskontur außerhalb der Drehkontur, begrenzen
Sie die zu bearbeitende Fläche mit dem „Flächen-Durchmesser X /
Referenzdurchmesser X“ (Parameter der Abschnittskennung oder
der Figurdefinition).
2
Y
-A
c
hse in DIN PLUS
SchnittbegrenzungYZ-Ebene und XY-Ebene.
Konturen in mehreren Ebenen
Hierachisch geschachtelte Konturen (zum Beispiel Tasche in einer
Tasche) programmieren Sie wie folgt:
■ Sie definieren für jede Tasche/Insel eine Abschnittskennung
oder
■ Sie beginnen mit „G308 Anfang Insel/Tasche“ und schließen mit
„G309 Ende Tasche/Insel“ ab.
