Y-Achse 20
2.2.2 K
o
n
tur
e
n
YZ-Ebene (Dr
aufsich
t) Muster linear YZ-Ebene G481-Geo

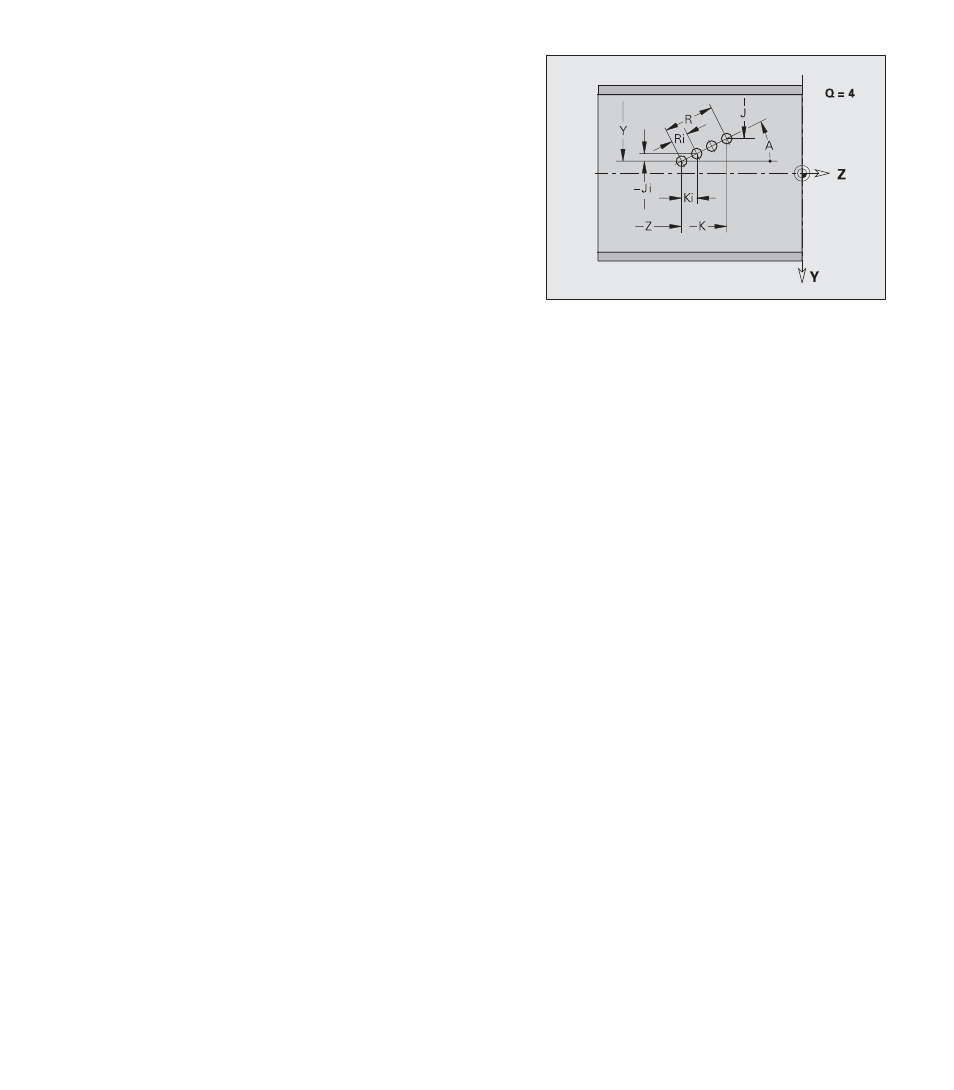

G481 definiert ein lineares Muster in der YZ-Ebene. G481 wirkt auf
die im Folgesatz definierte Figur (G380..385, G387).
Programmierhinweise
■ Die Bohrung/Figur im Folgesatz ohne Mittelpunkt programmie-
ren.
■ Der Fräszyklus (Abschnitt BEARBEITUNG) ruft die Bohrung/Figur
im Folgesatz auf – nicht die Musterdefinition.
Parameter
Q:
Anzahl der Figuren
Y, Z: Anfangspunkt Muster
J, K: Endpunkt Muster (J=Y-, K=Z-Richtung)
Ji, Ki: Abstand zwischen zwei Figuren (J=Y-, K=Z-Richtung)
R: Gesamtlänge Muster
Ri: Abstand zwischen zwei Figuren (Musterabstand)
A: Winkel Längsachse des Musters (Bezug: positive Z-Achse)
