Seite 18
Y-Achse
18
Vollkreis G384-Geo
G374 definiert einen Vollkreis in der YZ-Ebene.
Parameter
Y, Z:
Kreismittelpunkt
X:
Referenzdurchmesser
■
keine Eingabe: „X“ aus Abschnittskennung
■
„X“ aus G384 überschreibt „X“ aus Abschnittskennung
R:
Radius des Kreises
P:
Tiefe der Tasche – keine Eingabe: „P“ aus G308

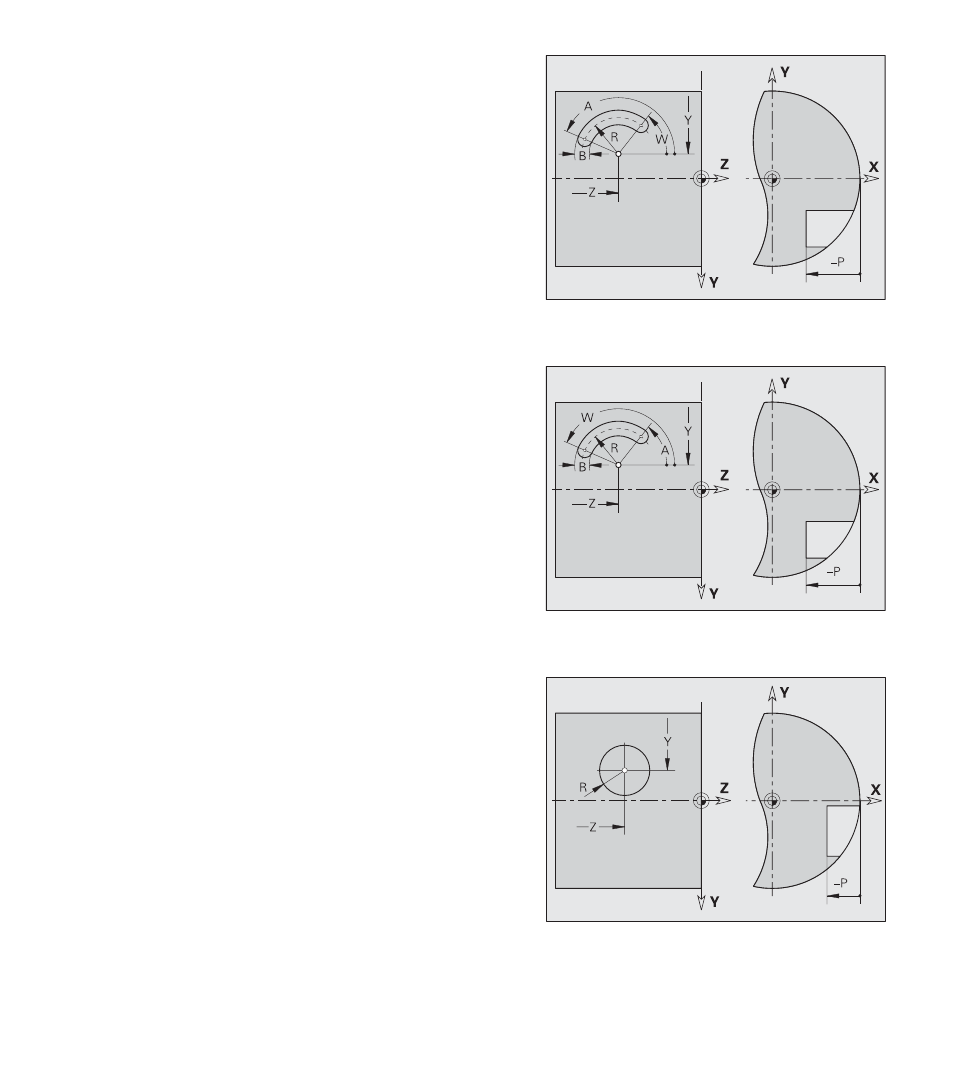

Zirkulare Nut G382/G383-Geo
G382/G383 definiert eine zirkulare Nut in der YZ-Ebene.
■
G382-Geo zirkulare Nut im Uhrzeigersinn
■
G383-Geo zirkulare Nut im Gegen-Uhrzeigersinn
Parameter
Y, Z:
Krümmungs-Mittelpunkt der Nut
X:
Referenzdurchmesser
■
keine Eingabe: „X“ aus Abschnittskennung
■
„X“ aus G382/G383 überschreibt „X“ aus Abschnittsken-
nung
R:
Krümmungs-Radius (Bezug: Mittelpunktbahn der Nut)
B:
Nutbreite
A, W:
Anfangswinkel, Endwinkel (Bezug: positive Z-Achse) – de-
fault: 0°
P:
Tiefe der Tasche – keine Eingabe: „P“ aus G308
2.2.2 K
o
n
tur
e
n
YZ-Ebene (Dr
aufsich
t)
G382
G383
