Bohrung G380-Geo

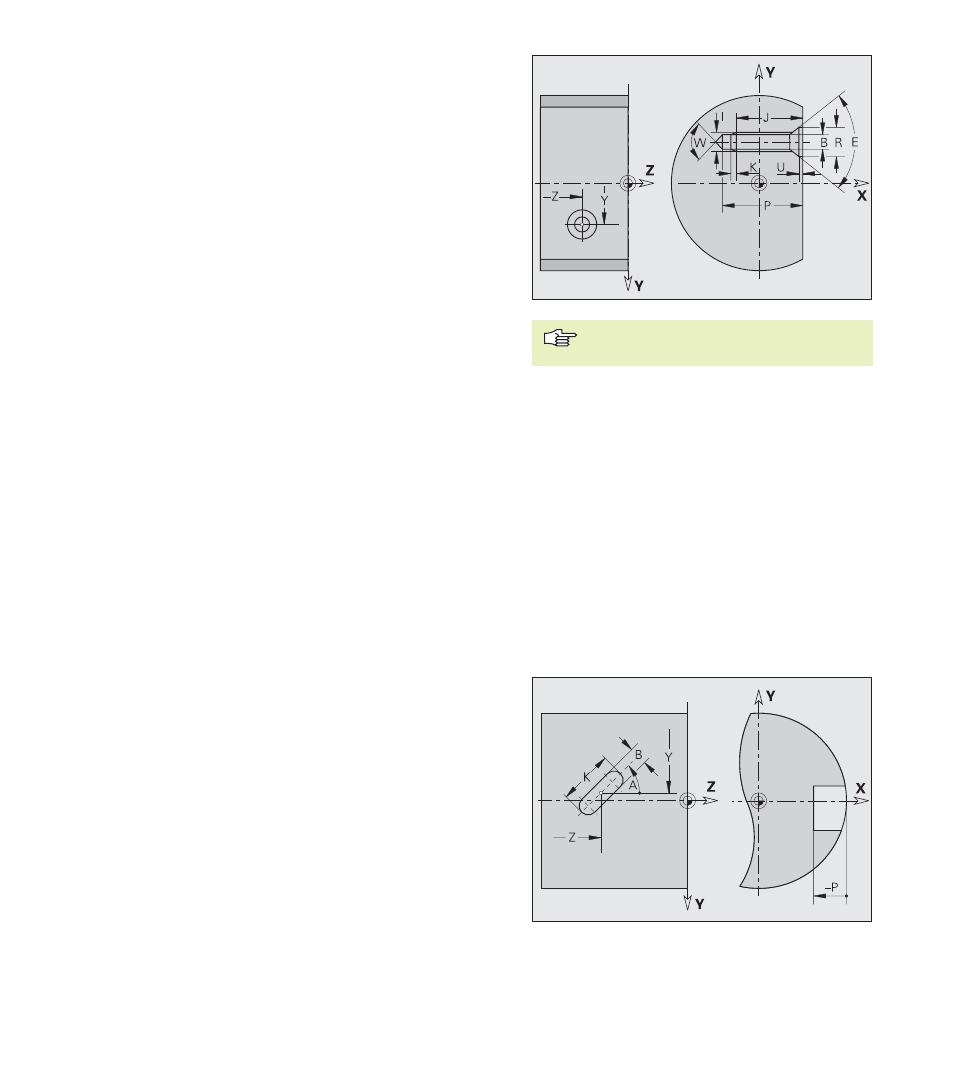

G380 definiert eine Einzelbohrung mit Senkung und Gewinde in
der YZ-Ebene.
Parameter
Y, Z:
Mittelpunkt Bohrung
B:
Bohrdurchmesser
P:
Bohrtiefe (Tiefe von Bohrung und Senkung – ohne Bohr-
und Zentrierspitze)
W:
Spitzenwinkel – default: 180°
R:
Senkdurchmesser
U:
Senktiefe
E:
Senkwinkel
I:
Gewindedurchmesser
J:
Gewindetiefe
K:
Gewindeanschnitt (Auslauflänge)
F:
Gewindesteigung
V:
Links- oder Rechtsgewinde – default: 0
■
V=0: Rechtsgewinde
■
V=1: Linksgewinde
A:
Winkel – Neigung der Bohrung (Bezug: positive X-Achse;
Bereich: –90° < A < 90°)
O:
Zentrierdurchmesser
Mit G380-Geo definierte Bohrungen mit
G71...G74 bearbeiten.
Lineare Nut G381-Geo
G381 definiert eine lineare Nut in der YZ-Ebene.
Parameter
Y, Z:
Mittelpunkt der Nut
X:
Referenzdurchmesser
■
keine Eingabe: „X“ aus Abschnittskennung
■
„X“ aus G381 überschreibt „X“ aus Abschnittskennung
K:
Nutlänge
B:
Nutbreite
A:
Winkel Längsachse der Nut (Bezug: positive Z-Achse) – de-
fault: 0°
P:
Tiefe der Tasche – keine Eingabe: „P“ aus G308
