HEIDENHAIN CNC-PILOT 4290 45

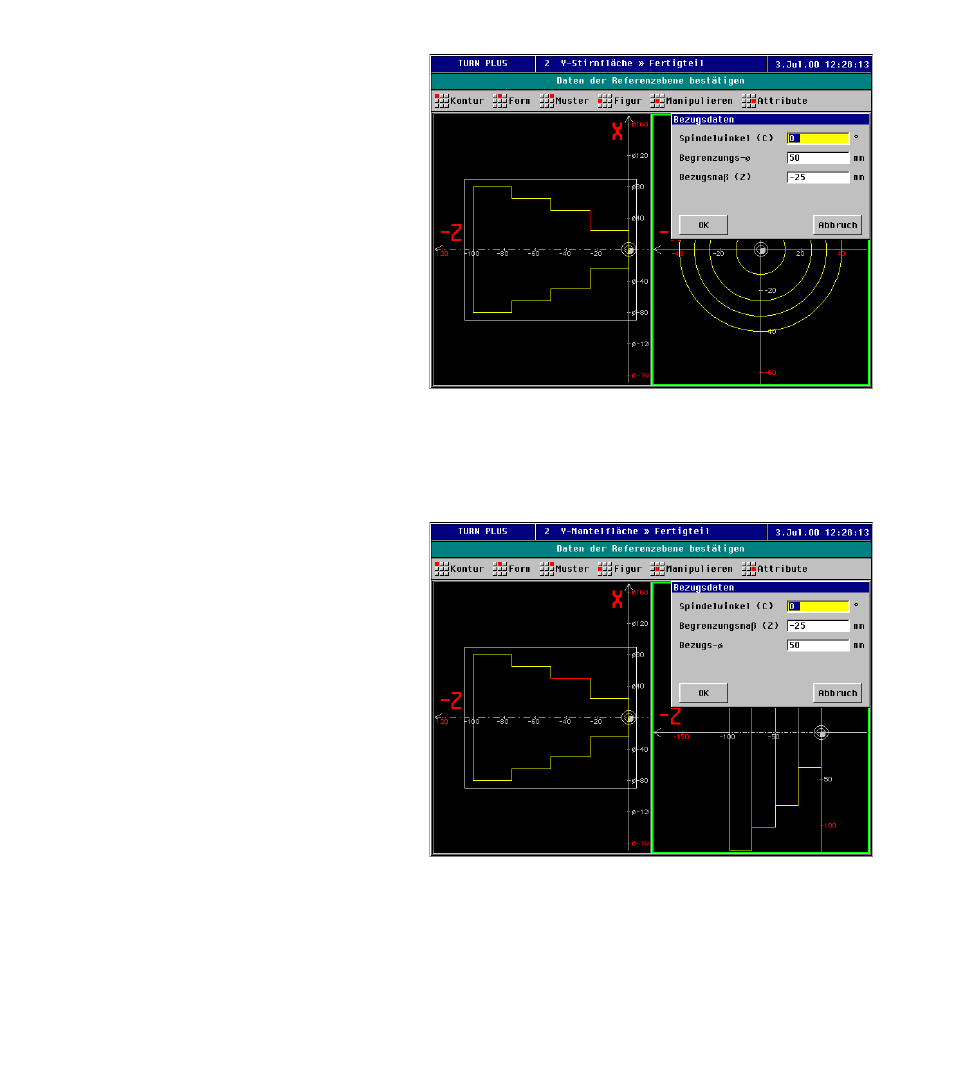

4.1.1 Definition der Bezugsdaten
In der Dialogbox „Bezugsdaten“ legen Sie die Posi-
tion der Stirn-, Rückseiten- oder Mantelflächenkon-
tur fest.
Parameter Y-Stirnfläche/Y-Rückseite
C:
Spindelwinkel (Spindelposition) – default: 0
Begrenzungs-Durchmesser: dient der Schnittbe-
grenzung, wenn die Figur über das Werk-
stück hinausragt
Z: Bezugsmaß (Lage der Referenzebene)
4.1
.1 Definition der Bezugsdate
n
Parameter Y-Mantelfläche
C:
Spindelwinkel (Spindelposition) – default: 0
Z: Begrenzungsmaß – Referenzposition für
Einzel- und Mehrkantflächen
Bezugs-Durchmesser:
■ Referenzposition für die Figuren/Konturen
■ dient der Schnittbegrenzung, wenn die Fi-
gur über das Werkstück hinausragt
