Y-Achse
22
Mehrkantflächen G487-Geo

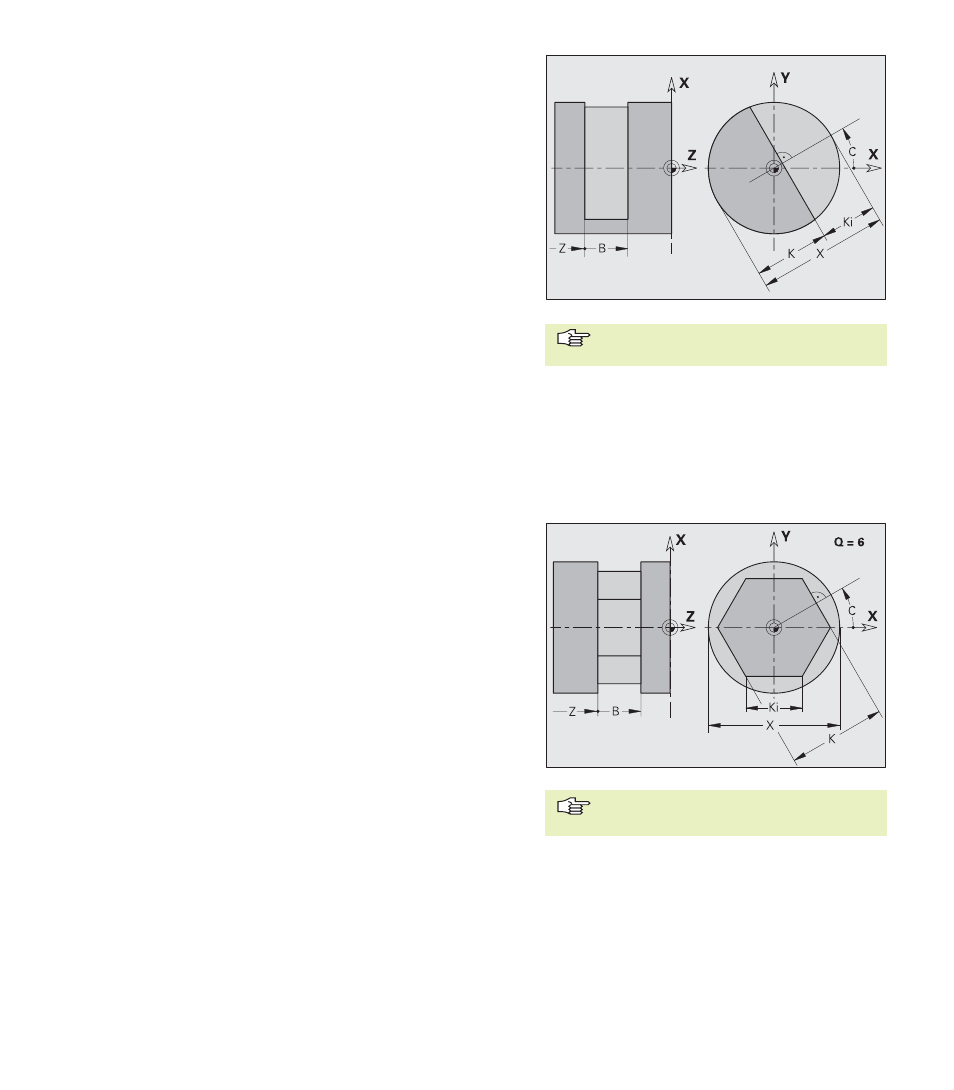

G487 definiert eine Mehrkantfläche in der YZ-Ebene.
Parameter
Z:
Referenzkante – keine Eingabe: „Z“ aus Abschnittskennung
K:
Innenkreisdurchmesser (Schlüsselweite)
Ki:
Kantenlänge
B:
Breite (Bezug: Referenzkante Z)
■
B<0: Fläche in negative Z-Richtung
■
B>0: Fläche in positive Z-Richtung
X:
Referenzdurchmesser
■
keine Eingabe: „X“ aus Abschnittskennung
■
„X“ überschreibt „X“ aus Abschnittskennung
C:
Lagewinkel des Flächenlots
■
keine Eingabe: „C“ aus Abschnittskennung
■
keine Eingabe und „C“ in der Abschnittskennung nicht
programmiert: C=0
Q:
Anzahl der Flächen (Q ‡ 2)
2.2.2 K
o
n
tur
e
n
YZ-Ebene (Dr
aufsich
t)
Einzelfläche G386-Geo
G386 definiert eine Fläche in der YZ-Ebene.
Parameter
Z:
Referenzkante – keine Eingabe: „Z“ aus Abschnittskennung
K:
Restdicke
Ki:
Tiefe
B:
Breite (Bezug: Referenzkante Z)
■
B<0: Fläche in negative Z-Richtung
■
B>0: Fläche in positive Z-Richtung
X:
Referenzdurchmesser
■
keine Eingabe: „X“ aus Abschnittskennung
■
„X“ aus G386 überschreibt „X“ aus Abschnittskennung
C:
Lagewinkel des Flächenlots
■
keine Eingabe: „C“ aus Abschnittskennung
■
keine Eingabe und „C“ in der Abschnittskennung nicht
programmiert: C=0
Der Referenzdurchmesser X begrenzt
die zu bearbeitende Fläche.
Der Referenzdurchmesser X begrenzt
die zu bearbeitende Fläche.
