Y-Achse 32
2.3.4 Fräszyklen

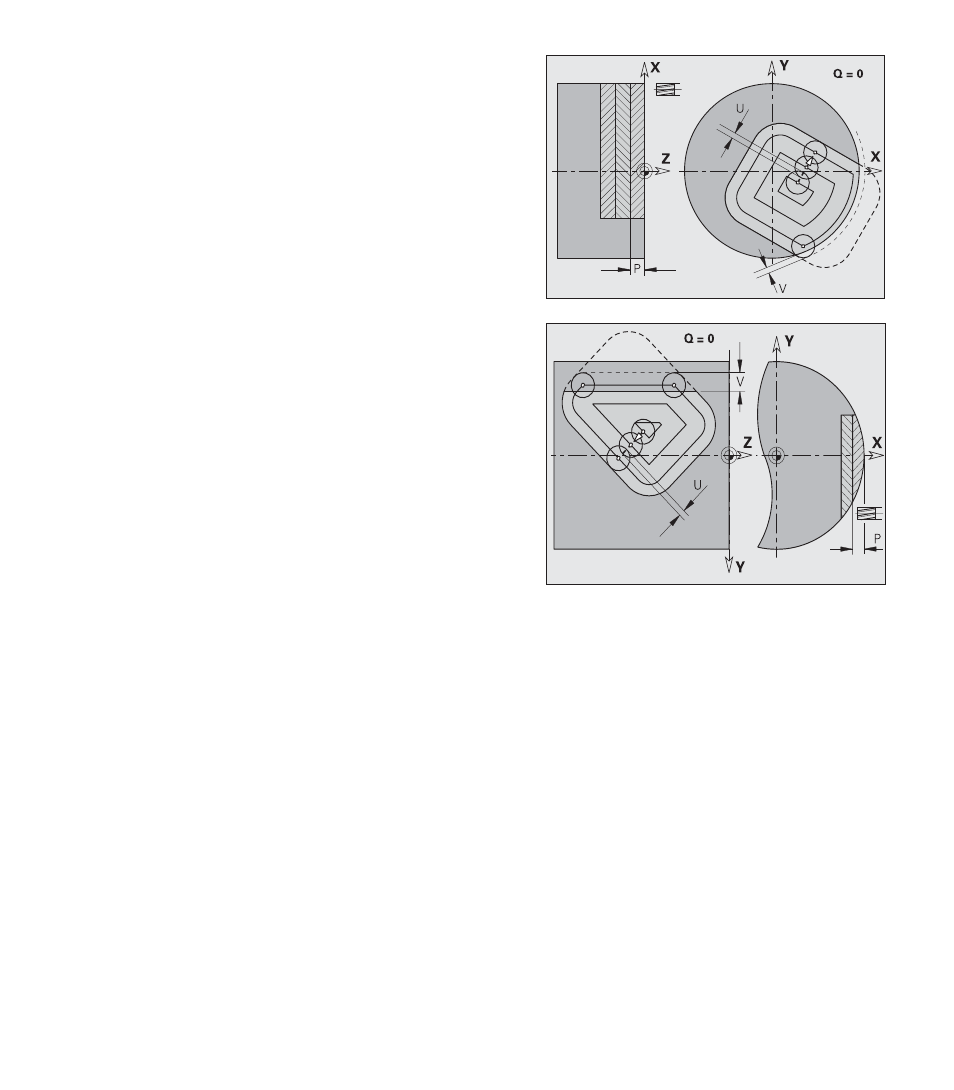

Taschenfräsen Schlichten G846
G846 schlichtet geschlossene, in der XY- oder YZ-Ebene definierte
Konturen und Figuren der Programmabschnitte:
■ STIRN_Y
■ RUECKSEITE_Y
■ MANTEL_Y
Bearbeitungen mit der C-Achse: siehe Benutzer-Handbuch „ 4.8.15
Fräszyklen“
„U“ legt die Überlappung der Fräsbahnen fest. „V“ definiert den
Betrag, um den der Fräser den Außenradius überragen soll (Bezug:
Fräserdurchmesser).
Die Fräsrichtung beeinflussen Sie mit der „Fräslaufrichtung H“, der
„Bearbeitungsrichtung Q“ und der Drehrichtung des Fräsers (siehe
Benutzer-Handbuch „
4.8.15 Fräszyklen“).
Zyklusausführung
1 Startposition (X, Y, Z, C) ist die Position vor dem Zyklus
2 errechnet die Schnittaufteilung (Fräsebenen-Zustellungen, Frästie-
fen-Zustellungen)
3 fährt auf Sicherheitsabstand an und stellt für die erste Frästiefe zu
4 fräst eine Ebene
5 hebt um den Sicherheitsabstand ab, fährt an und stellt für die
nächste Frästiefe zu
6 wiederholt 4...5, bis die komplette Fläche gefräst ist
7 fährt entsprechend „Rückzugsebene J“ zurück
Parameter
NS:
Satznummer – Referenz auf Konturbeschreibung
P: (maximale) Frästiefe (Zustellung in der Fräsebene)
R: Radius Ein-/Ausfahrbogen – default: 0
■ R=0: Konturelement wird direkt angefahren; die Zustel-
lung erfolgt auf dem Anfahrpunkt oberhalb der Fräsebene –
danach erfolgt die senkrechte Tiefen-Zustellung
■ R>0: der Fräser fährt einen Ein-/Ausfahrbogen, der tan-
gential an das Konturelement anschließt
U: (minimaler) Überlappungsfaktor (Überlappung = U*Fräser-
durchmesser) – default: 0,5
V: Überlauffaktor (wenn die Fräskontur die Drehkontur über-
ragt)
■ 0: die definierte Kontur wird komplett gefräst
■ 0 < V † 1: Überlauf = V*Fräserdurchmesser
H: Fräslaufrichtung – default: 0
■ H=0: Gegenlauf
■ H=1: Gleichlauf
F: Zustellvorschub (für Tiefenzustellung) – default: aktiver Vor-
schub
E: reduzierter Vorschub für zirkulare Elemente –
keine Eingabe: aktueller Vorschub
J: Rückzugsebene – keine Eingabe: Werkzeug
fährt auf die Startposition zurück
■ XY- Ebene: Rückzugsposition in Z-Richtung
■ YZ- Ebene: Rückzugsposition in X-Richtung
(Durchmessermaß)
Q: Bearbeitungsrichtung – default: 0
■ Q=0: von innen nach außen
■ Q=1: von außen nach innen
