HEIDENHAIN CNC-PILOT 4290 51
4.1
.2 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)

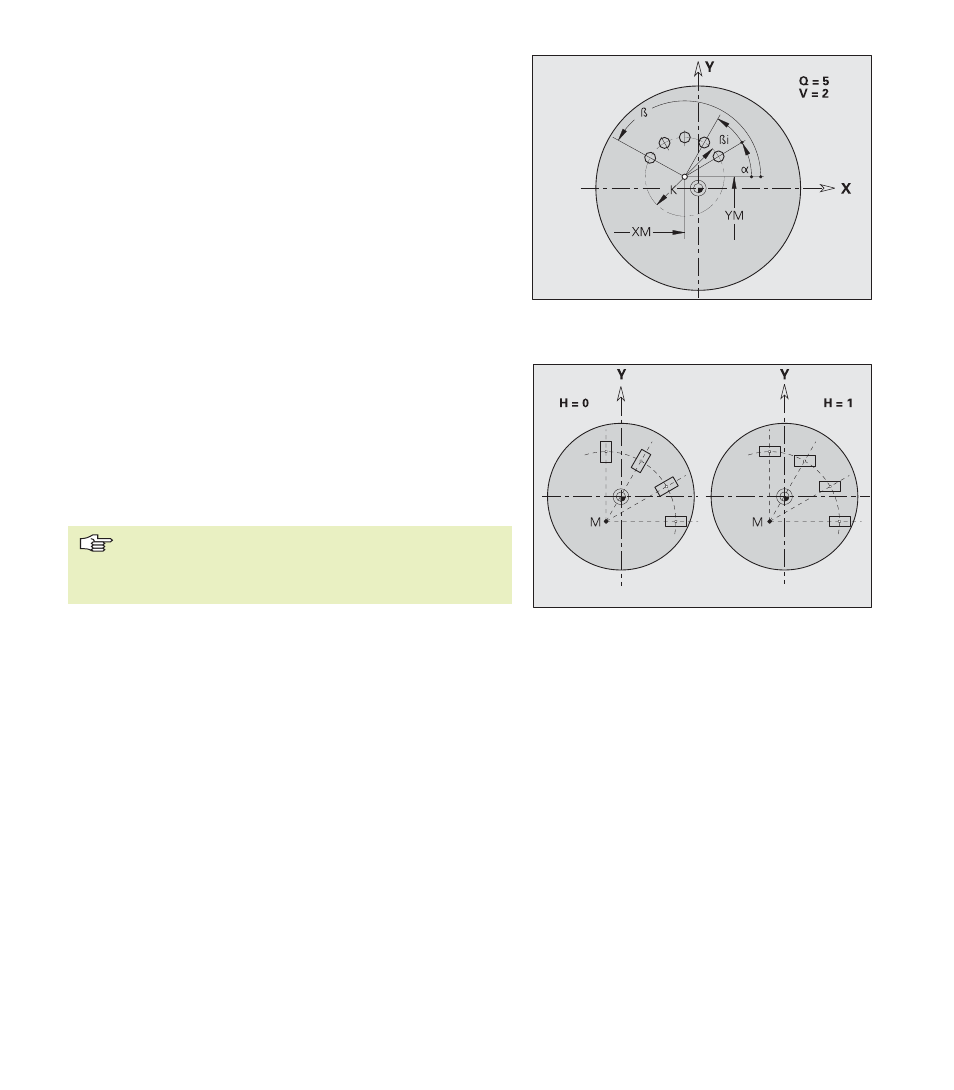

Zirkulares Lochmuster, Zirkulares Figurmuster
Parameter
XM(X), YM(Y): Mittelpunkt Muster in kartesischen Koordinaten (XM
Radiusmaß)
PM, α: Mittelpunkt Muster in Polarkoordinaten (Bezug Winkel α: po-
sitive X-Achse)
Q: Anzahl der Figuren
Orientierung:
■ im Uhrzeigersinn
■ gegen Uhrzeigersinn
Sonderfälle:
■ ohne
α und β: Vollkreisaufteilung, beginnend bei 0°
■ ohne
β: Vollkreisaufteilung
K: Musterdurchmesser oder Radius
α(A): Anfangswinkel – Position erste Figur (Bezug: X-Achse)
β(W): Endwinkel – Position letzte Figur (Bezug: X-Achse)
βi(Wi): Abstand zwischen den Bohrungen/Figuren
Bei Figuren (außer Kreis) definieren Sie in der Figurbeschreibung
die „Lage der Figuren“:
■ Normallage (H=0): die Ausgangsfigur wird um den
Mustermittelpunkt gedreht (Rotation um den Muster-
mittelpunkt)
■ Originallage (H=1): die Lage der Ausgangsfigur bleibt er-
halten (Translation)
Bohrungsbeschreibung/Figurbeschreibung
Bei Mustern mit zirkularen Nuten wird der „Krümmungs-
mittelpunkt“ auf die Musterposition addiert (siehe Be-
nutzer-Handbuch „
4.7.11 Zirkulare Muster mit zirkularen
Nuten“).
