1 .2 k ontur en xy -ebene (stir n- und rüc kseite) – HEIDENHAIN CNC Pilot 4290 Description of the Y axis Benutzerhandbuch
Seite 50
Y-Achse
50
Lineares Lochmuster, Lineares Figurmuster
Parameter
X, Y:
Anfangspunkt Muster in kartesischen Koordinaten (X
Radiusmaß)
P,
α:
Anfangspunkt Muster in Polarkoordinaten (Bezug Winkel
α:
positive X-Achse)
Q:
Anzahl der Figuren – default: 1
XE(I), YE(J): Endpunkt Muster in kartesischen Koordinaten (XE
Radiusmaß)
Xi(Ii), Yi(Ji): Abstand zwischen zwei Figuren (X-/Y-Richtung)
L(R):
Gesamtlänge Muster
Li(Ri):
Abstand zwischen zwei Figuren (Musterabstand)
β(A):
Winkel Längsachse Muster (Bezug: X-Achse)
Bohrungsbeschreibung/Figurbeschreibung
4.1
.2 K
ontur
en XY
-Ebene (Stir
n- und Rüc
kseite)

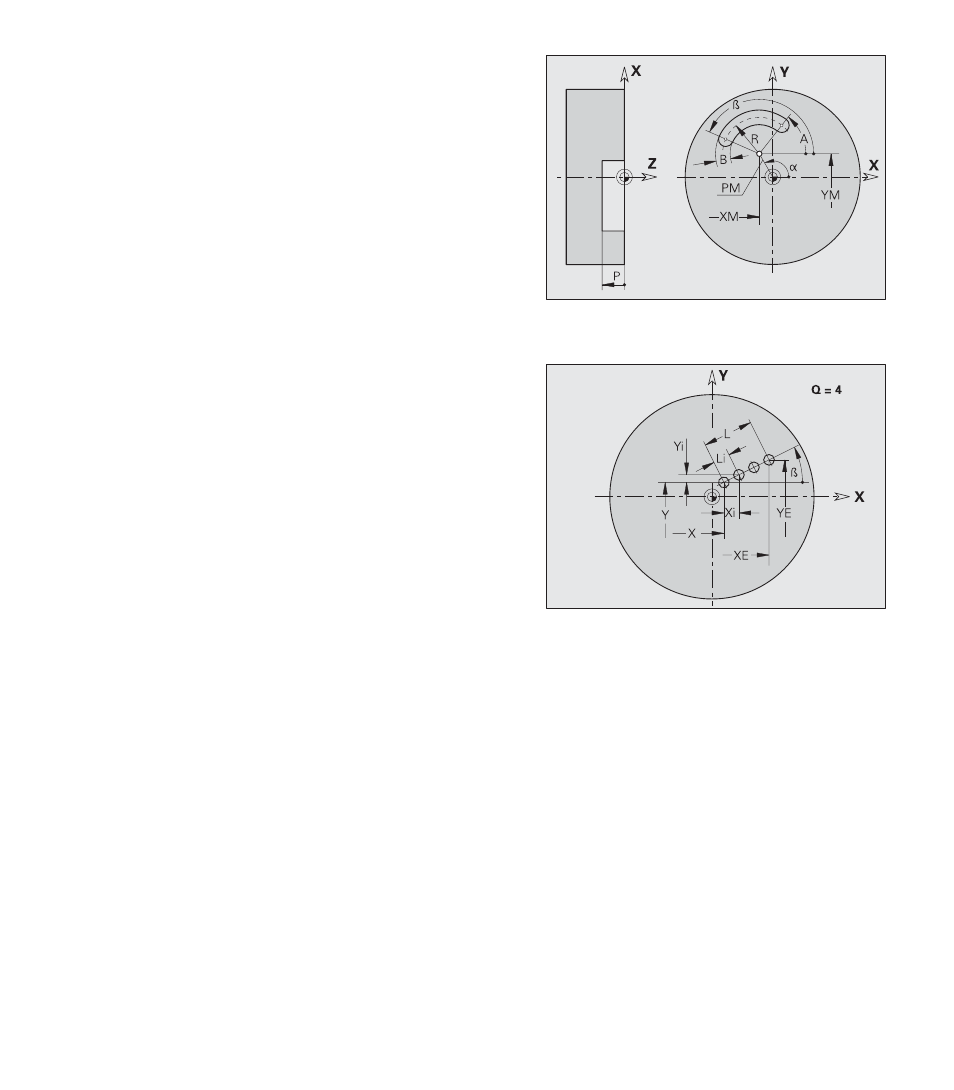

Zirkulare Nut
Parameter
XM(X), YM(Y): Krümmungsmittelpunkt in kartesischen Koordinaten
(XM Radiusmaß)
PM,
α: Krümmungsmittelpunkt in Polarkoordinaten (Bezug Winkel
α: positive X-Achse)
(A):
Winkel Anfangspunkt der Nut (Bezug: X-Achse)
β(W): Winkel Endpunkt der Nut (Bezug: X-Achse)
R:
Krümmungsradius (Bezug: Mittelpunktbahn der Nut)
B:
Nutbreite
P:
Tiefe der Figur
