Beckhoff FC510x Hardware Übersicht
CAN-Abschlusswiderstand

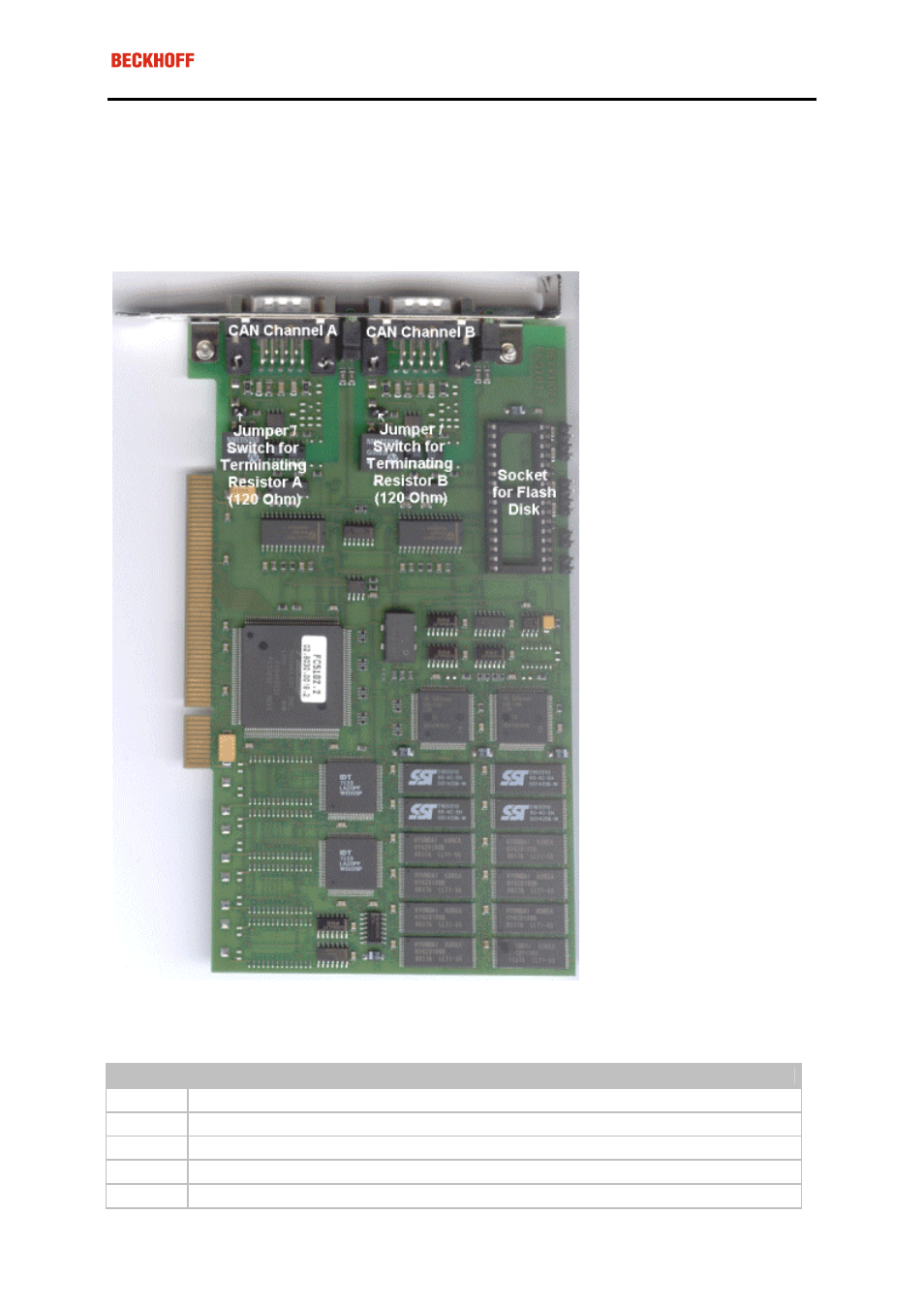

Auf der Karte sind CAN Abschlusswiderstände (120 Ohm) vorhanden. Diese können über einen Jumper (bis
Hardwarestand 3) bzw. Schiebeschalter (ab Hardwarestand 4) nahe der CAN Stecker aktiviert werden.
Der Flash Disk Sockel ist unbestückt.
Steckerbelegung
Die CAN Busleitung wird über 9polige SubD-Buchsen mit folgender Steckerbelegung angeschlossen.
Pin
Belegung
2
CAN low (CAN-)
3
CAN Ground (intern verbunden mit Pin 6)
5
Schirm
6
CAN Ground (intern verbunden mit Pin 3)
7
CAN high (CAN+)
