3. Einbau und Verdrahtung
Einbau
Der Einbau der Feldbus PCI Karten darf nur von qualifiziertem Personal unter Beachtung
der folgenden Hinweise vorgenommen werden.
·
Zum Schutz der Karte vor Entladung mit statischer Elektrizität muss sich das Bedienpersonal vor dem
Berühren der Karte oder des PCs elektrostatisch entladen.
·
Vor dem Öffnen des PC-Gehäuses muss das Gerät ausgeschaltet und der Netzstecker abgezogen
werden.

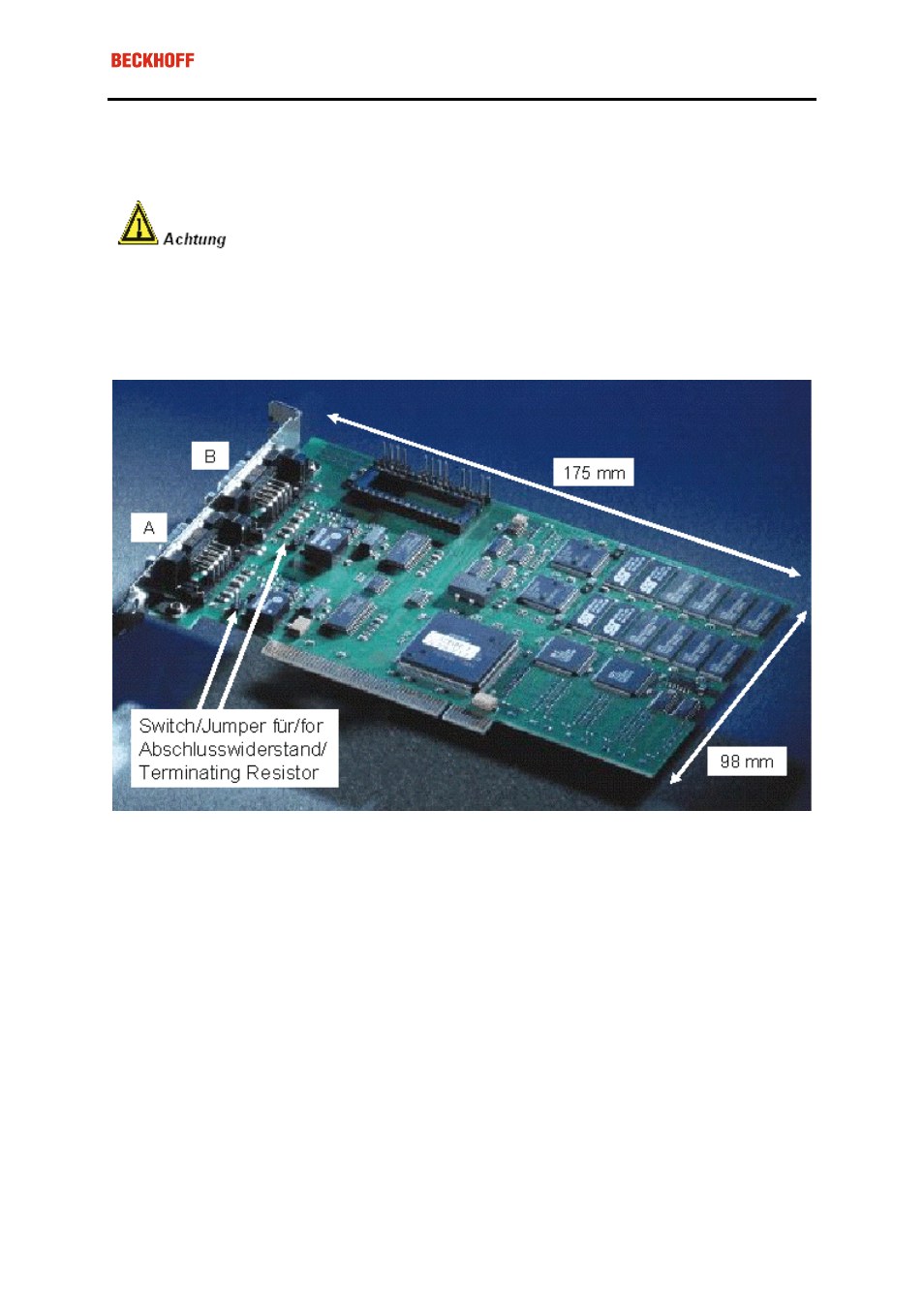

Vor dem Einbau sind ggf. die Jumper zur Aktivierung der internen CAN-Busabschluss-Widerstände zu setzen
bzw. die Schalter einzuschalten (ab HW-Stand 3). Jumper gesetzt bzw. Schalter ein bedeutet hierbei: Ab-
schlusswiderstand zugeschaltet.
Die Karte kann in einen beliebigen freien PCI Slot eingebaut werden. Achten Sie beim Einbau auf eine gute
Kontaktierung des PCI Bussteckers und festen Sitz der Baugruppe. Fixieren Sie die Baugruppe mit der Befesti-
gungsschraube am PC Slotgehäuse.
