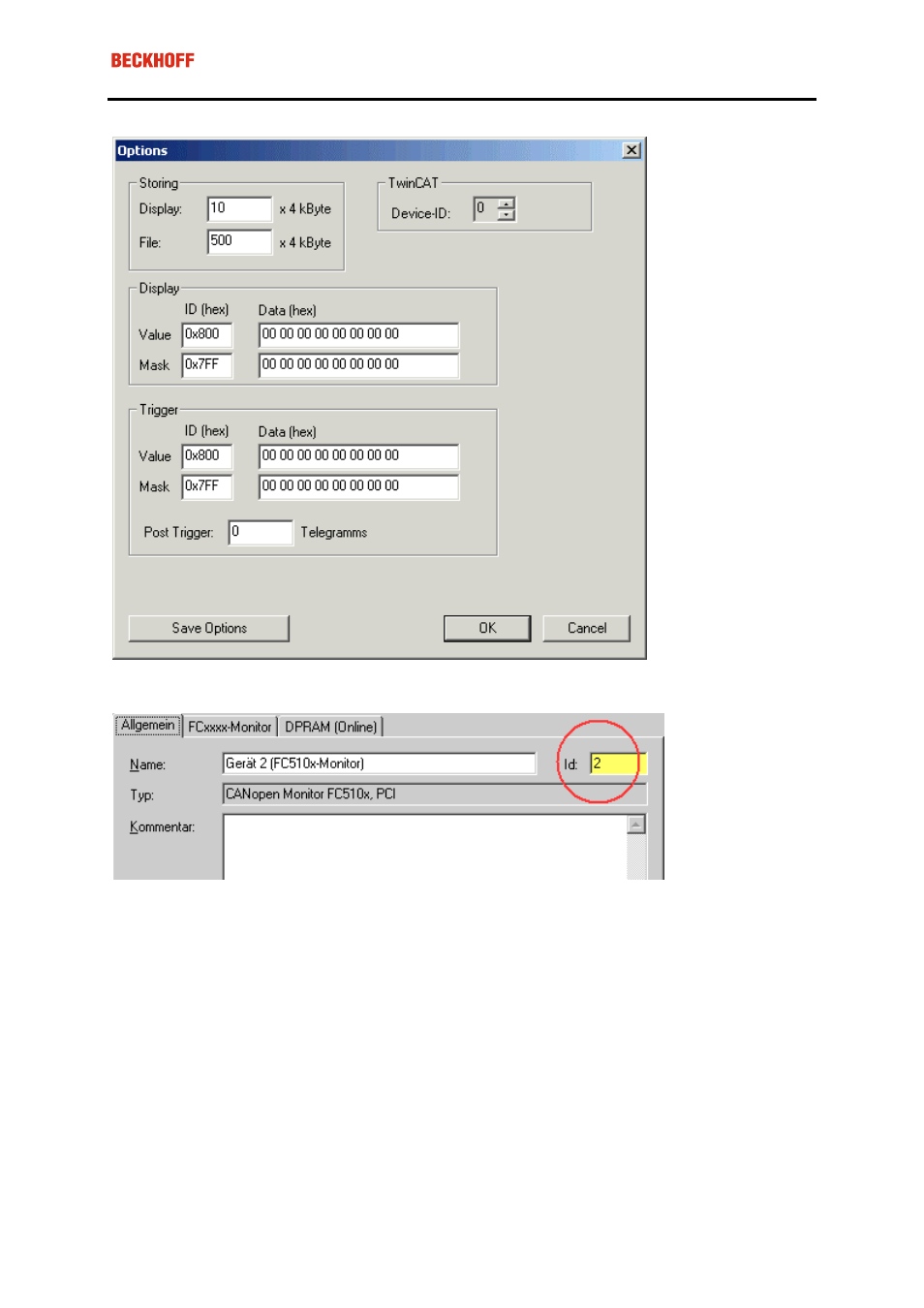

Es öffnet sich das folgende Fenster:
Device-ID: Hier ist diejenige ID einzutragen, die vom System-Manager dem FC510x-Monitor-Kanal zugeteilt
wurde:
Storing: Hier kann die Größe des Ringpuffer-Speichers für die Bildschirmausgabe (Display) und für die Datei-
ausgabe (File) eingestellt werden.
Display: Hier kann ein Filter für die Display-Ausgabe angegeben werden.
Trigger: Es können Trigger-Bedingungen angegeben werden, bei denen die Messung gestoppt werden soll. So
kann beispielsweise bei Auftreten eines Fehlers ein bestimmter, sonst unbenutzter Ausgang gesetzt und auf
dieses Bit im RxPDO der Ausgangsbaugruppe getriggert werden.
Post Trigger: Hier kann eingestellt werden, wie viele Telegramme nach Auftreten der Triggerbedingung noch
aufgezeichnet werden sollen. Die Telegrammanzahl vor Auftreten der Triggerbedingung ist nur durch die ein-
gestellte Pufferspeichergröße beschränkt.
Trigger und Display-Filter funktionieren so, dass bei der Auswahl der Identifier (ID) bzw. der Datenbytes (Data)
nur diejenigen Bits berücksichtigt werden, bei denen die Maske 1 ist. Es werden dann diese Bits auf Überein-
stimmung mit den in Value angegebenen Werten überprüft. Die Defaulteinstellung (Maske ID = 0x7FF und Maske
Daten = 0x00) schlägt also zu, wenn der in Value ausgewählte Identifier (ID), unabhängig von den Daten, erkannt
wird. Wenn bei Value ein Identifier (ID) größer 0x7FF (z.B. 0x800, Default) eingetragen wird, ist der Filter bzw.
Trigger abgeschaltet (disabled).
