CAN-Kabel
Für die CAN-Verdrahtung wird die Verwendung von paarig verdrillten, geschirmten Kabeln (2x2) mit einem
Wellenwiderstand von 108...132 Ohm empfohlen. Wenn das Bezugspotential der CAN-Transceiver (CAN-
Ground) nicht verbunden werden soll, so kann auf das zweite Adernpaar verzichtet werden (nur bei kleinen
Netzausdehnungen mit gemeinsamer Speisung aller Teilnehmer empfehlenswert).

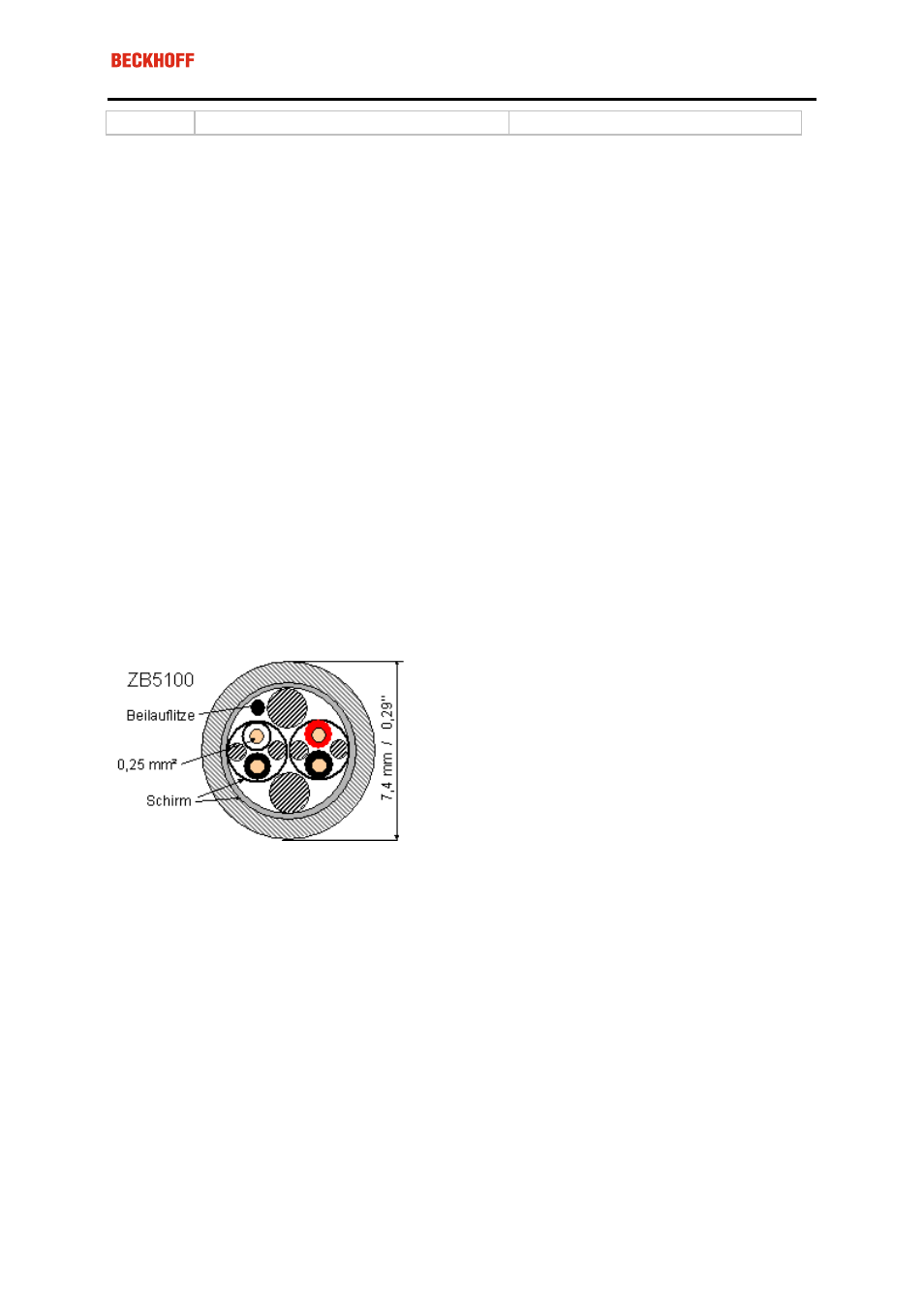

ZB5100 CAN-Kabel
Beckhoff hat ein hochwertiges CAN-Kabel mit folgenden Eigenschaften im Programm:
·
2 x 2 x 0,25 mm² (AWG 24) paarig verseilt, Kabelfarben: rot/schwarz + weiß/schwarz
·
doppelt geschirmt
·
Schirmgeflecht mit Beilauflitze (kann direkt auf Pin3 der 5-pol Anschlussklemme aufgelegt werden),
·
flexibel (Mindestbiegeradius 35mm bei einmaligem Biegen, 70mm bei mehrmaligem Biegen)
·
Wellenwiderstand (60kHz): 120 Ohm
·
Leiterwiderstand < 80 Ohm/km
·
Mantel: PVC grau, Außendurchmesser 7,3 +/- 0,4 mm
·
Gewicht: 64 kg/km.
·
Bedruckt mit "BECKHOFF ZB5100 CAN-BUS 2x2x0.25" und Metermarkierung (Längenangaben, alle
20cm)
ZB5200 CAN/DeviceNet-Kabel
Das Kabelmaterial ZB5200 entspricht der DeviceNet Spezifikation und eignet sich ebenso für CANopen Syste-
me. Aus diesem Kabelmaterial sind auch die vorkonfektionierten Busleitungen ZK1052-xxxx-xxxx für die Feld-
bus Box Baugruppen gefertigt. Es hat folgende Spezifikation:
·
2 x 2 x 0,34 mm² (AWG 22) paarig verseilt
·
doppelt geschirmt · Schirmgeflecht mit Beilauflitze
·
Wellenwiderstand (1 MHz): 126 Ohm
·
Leiterwiderstand 54 Ohm/km
·
Mantel: PVC grau, Außendurchmesser 7,3 mm
·
Bedruckt mit "InterlinkBT DeviceNet Type 572" sowie UL und CSA Ratings
·
Litzenfarben entsprechen DeviceNet Spezifikation
·
UL anerkanntes AWM Type 2476 Rating
