46
und auf Anforderung verschickt. Diese Übertragungsart ist generell nicht zu empfehlen, da das Abholen der
Eingangsdaten von einigen CAN Controllern nur unvollständig unterstützt wird. Da die CAN Controller zudem
teilweise selbsttätig auf Remote Frames antworten (ohne vorher aktuelle Eingangs-Daten anzufordern), ist die
Aktualität der gepollten Daten unter Umständen fragwürdig. Die Übertragungsart 252 und 253 wird aus diesen
Gründen von den Beckhoff PC-Karten nicht unterstützt.
Asynchron
Die Übertragungsarten 254 + 255 sind asynchron oder auch ereignisgesteuert. Bei Übertragungsart 254 ist das
Ereignis herstellerspezifisch, bei 255 im Geräteprofil definiert. Im einfachsten Fall ist das Ereignis die Verände-
rung eines Eingangswertes - es wird also jede Werteänderung übertragen. Die Asynchrone Übertragungsart
kann mit dem Event Timer gekoppelt werden und liefert so auch dann Eingangsdaten, wenn aktuell kein Ereig-
nis aufgetreten ist.

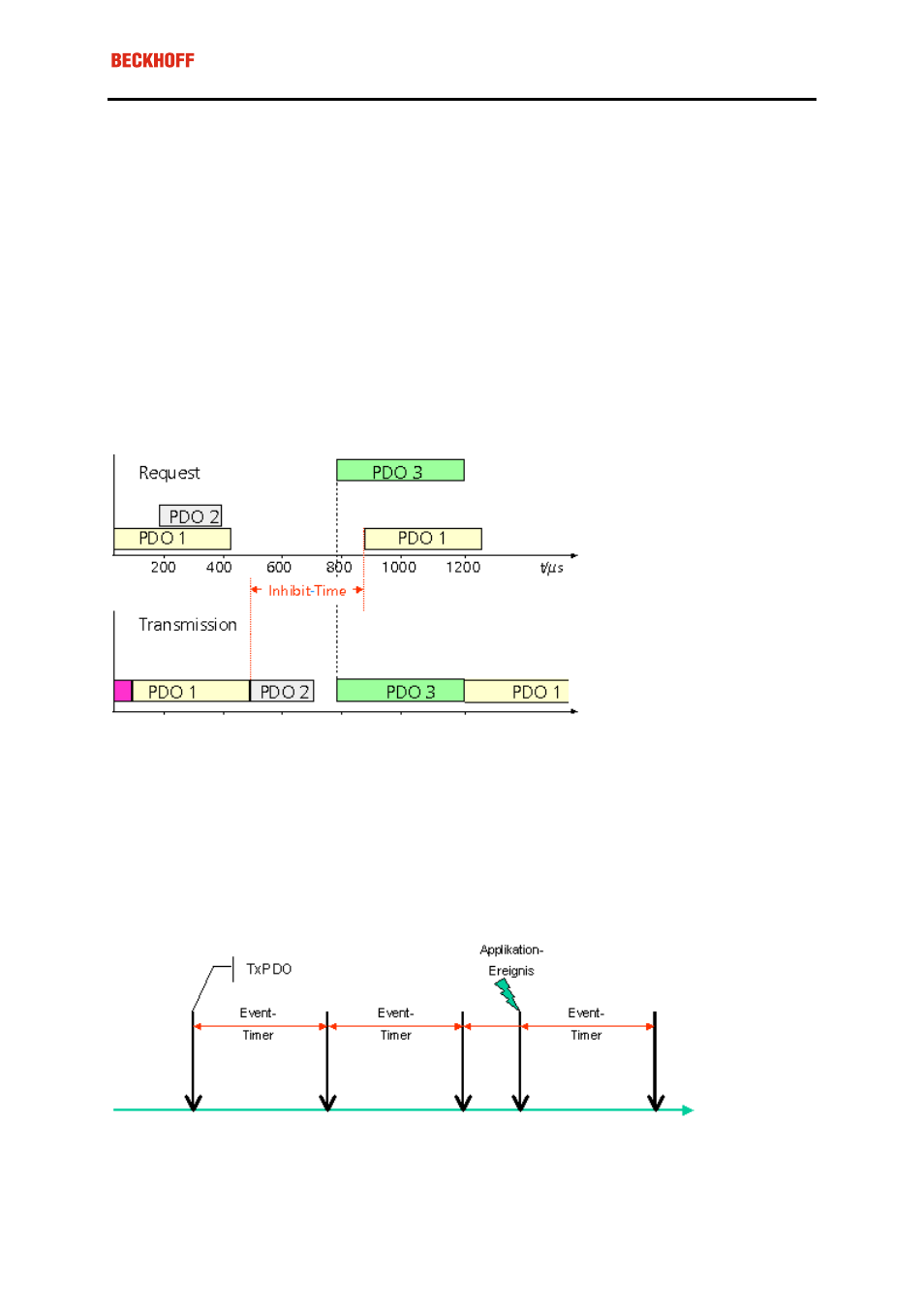

Inhibit Zeit
Über den Parameter "Inhibit-Zeit" kann ein "Sende-Filter" aktiviert werden, der die Reaktionszeit bei der relativ
ersten Eingangsänderung nicht verlängert, aber bei unmittelbar darauffolgenden Änderungen aktiv ist. Die Inhi-
bit-Zeit (Sendeverzögerungszeit) beschreibt die Zeitspanne, die zwischen dem Versenden zweier gleicher Te-
legramme mindestens abgewartet werden muss. Wenn die Inhibit-Zeit genutzt wird, so kann die maximale
Busbelastung und damit die Latenzzeit im "worst case"-Fall ermittelt werden.
Die Beckhoff PC-Karten FC510x können zwar die Inhibit-Zeit auf Slave-Geräten parametrieren, unterstützen
sie jedoch selbst nicht. Ein Spreizung der gesendeten PDOs (Sendeverzögerung) ergibt sich automatisch aus
der gewählten Zyklus-Zeit der SPS - und es macht wenig Sinn, die SPS schneller laufen zu lassen als es die
Busbandbreite zulässt. Zudem kann die Busbelastung wirkungsvoll über die synchrone Kommunikation beein-
flusst werden.
Event Timer
Über Subindex 5 der Kommunikationsparameter lässt sich ein Ereignis-Timer (Event Timer) für Sende-PDOs
festlegen. Der Ablauf dieses Timers wird als zusätzlich eingetretenes Ereignis für das entsprechende PDO
gewertet, das PDO wird also dann gesendet. Wenn das Applikationsereignis während einer Timer-Periode
auftritt, so wird ebenfalls gesendet und der Timer wird zurückgesetzt .
Bei Empfangs-PDOs wird der Timer-Parameter dazu verwendet, die Überwachungszeit für dieses PDO an-
zugeben: Die Applikation wird benachrichtigt, wenn kein entsprechendes PDO innerhalb der eingestellten Zeit
empfangen wurde. Auf diese Art kann die FC510x jedes einzelne PDO individuell überwachen.
Hinweise zur PDO Parametrierung
