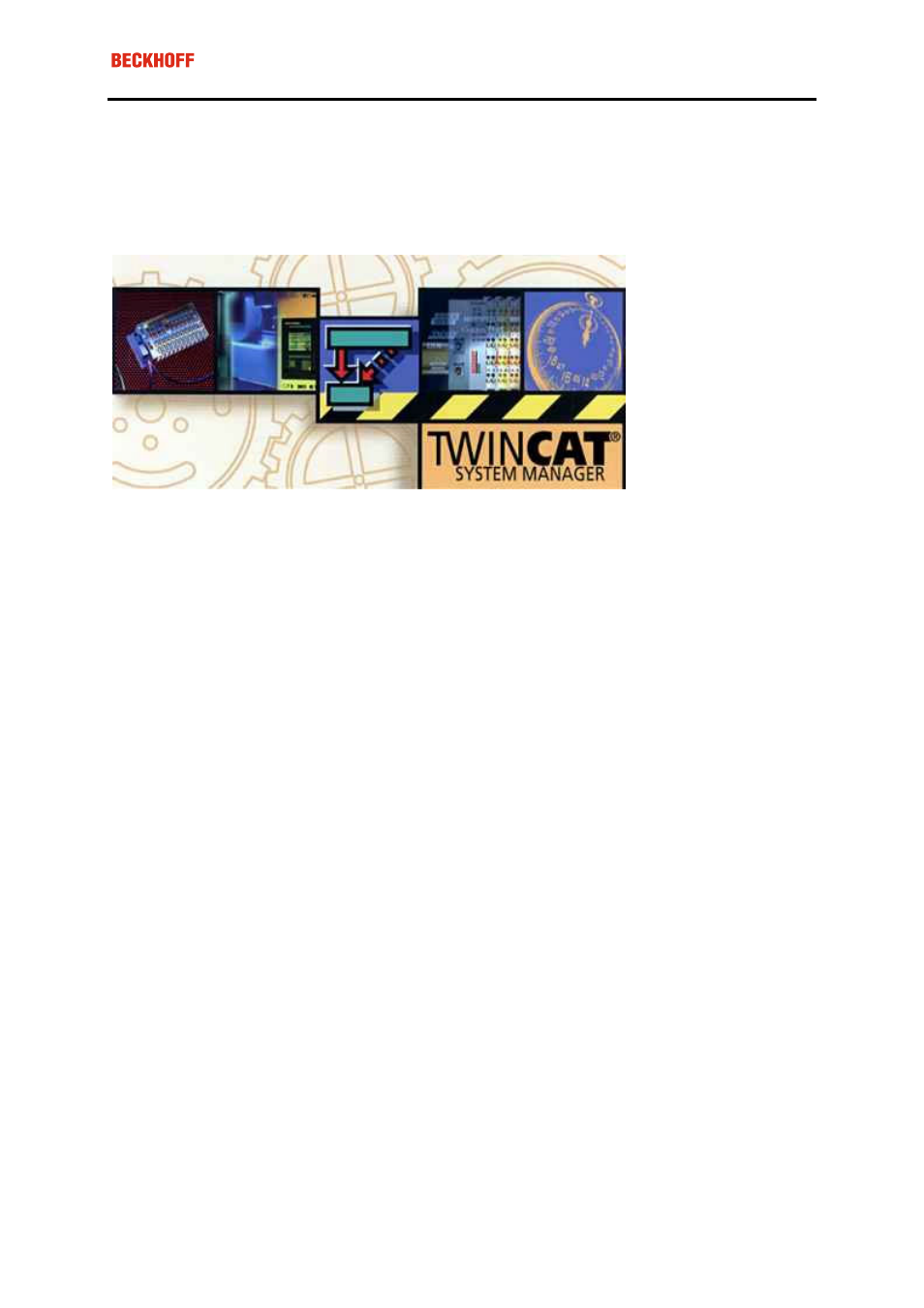

Seite 20: Twincat system manager
Eiserstraße 5 / D-33415 Verl / Telefon 05246/963-0 / Telefax 05246/963-149
20
4. Parametrierung und Inbetriebnahme
TwinCAT System Manager
Zur Konfiguration der FC510x CANopen PCI Karte dient das TwinCAT System Manager Tool. Der System Ma-
nager stellt die Anzahl und Programme der TwinCAT SPS-Systeme, die Konfiguration der Achsregelung und
die angeschlossenen E/A-Kanäle als Struktur dar und organisiert die Mappings des Datenverkehrs.
Für Applikationen ohne TwinCAT SPS oder NC konfiguriert das TwinCAT System Manager Tool die Program-
mierschnittstellen für vielfältige Applikationsprogramme:
·
ActiveX-Control (ADS-OCX) für z.B. Visual Basic, Visual C++, Delphi, etc
·
DLL-Interface (ADS-DLL) für z.B. Visual C++ Projekte
·
Script-Interface (ADS-Script DLL) für z.B. VBScript, JScript, etc.
System Manager – Eigenschaften
- Verbindung zwischen Server-Prozessabbildern und E/A-Kanälen bitweise
- Standard-Datenformate, z.B. Arrays und Strukturen
- Benutzerdefinierte Datenformate
- fortlaufende Verbindung von Variablen
- Drag und Drop
- Import und Export auf allen Ebenen
Konfiguration mit TwinCAT System Manager
Im Folgenden wird das Vorgehen und die Konfigurationsmöglichkeiten im System Manager beschrieben
