6. Fehlerbehandlung und Diagnose
Beckhoff FC510x LED Beschreibung
LED Verhalten

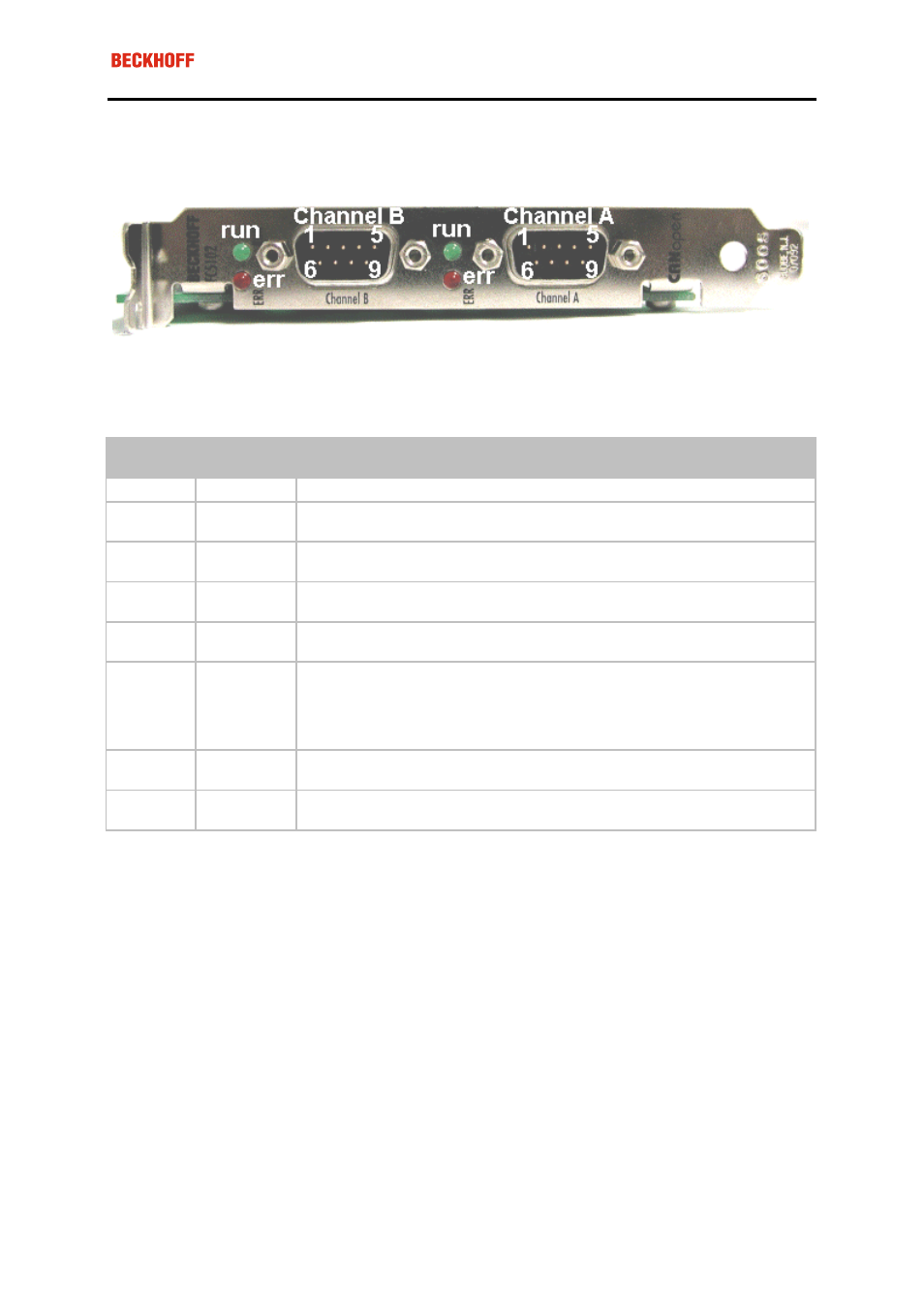

Anhand der roten Error LED und der grünen Run LED lassen sich die wichtigsten Zustände der Karte schnell
diagnostizieren:
Error LED
(rot)
Run LED
(grün)
Bedeutung
aus
aus
TwinCAT ist gestoppt
aus
an
Alle konfigurierten Busteilnehmer fehlerfrei (Box State=0), TwinCAT Task oder
Prozess läuft.
aus
blinkt mit 2
Hz
Task, deren Prozessdaten mit der Karte verknüpft sind, läuft nicht.
Alle konfigurierten Busteilnehmer gefunden und fehlerfrei (Box State=0)
blinkt mit
2Hz
an
Mindestens ein Box State ist ungleich null (z.B. Teilnehmer nicht gefunden, fal-
sche Konfiguration, Teilnehmer in Störung), TwinCAT Task läuft
blinkt mit 2
Hz
aus
Mindestens ein Box State ist ungleich null (z.B. Teilnehmer nicht gefunden, fal-
sche Konfiguration, Teilnehmer in Störung), TwinCAT Task läuft nicht.
an
aus
TwinCAT läuft, CAN Controller ist Bus OFF. Physikalisches CAN Problem. Mögli-
che Fehlerursachen: z.B. fehlender Abschlusswiderstand, zu lange Busleitung,
falsche Baudrate, Knotenadresse doppelt vergeben, Verdrahtungsfehler, Kurz-
schluss.
Neustart erforderlich
blinkt mit
20Hz
blinkt mit
20Hz
Konfigurations-Upload wird durchgeführt
blinkt mit
20Hz
aus
Karte ist in STOP Modus
