38
127 = 0x7F
Pre-Operational
Beispiel
Die Garding Nachricht des Knotens 27 (0x1B) muss mit einem Remote Frame mit Identifier 0x71B (1819
dez
)
angefragt werden. Wenn der Knoten Operational ist, wechselt das erste Datenbyte der Antwort-Nachricht zwi-
schen 0x05 und 0x85, im Zustand Pre-Operational wechselt es zwischen 0x7F und 0xFF.
Guard Time und Life Time Factor
Wenn der Master die Guard-Nachrichten streng zyklisch anfordert, kann der Slave den Ausfall des Masters
erkennen. Falls der Slave in diesem Fall innerhalb der eingestellten Node Life Time keine Nachrichtenanforde-
rung vom Master erhält (Guarding-Fehler), geht er von einem Masterausfall aus (Watchdog-Funktion). Dann
setzt er seine Ausgänge in den Fehlerzustand, sendet ein Emergency-Telegramm und fällt in den Zustand Pre-
Operational zurück. Nach einem Guarding Time-Out kann das Verfahren durch Übertragen eines erneuten
Guarding-Telegramms wieder angeregt werden.
Die Node Life-Time berechnet sich aus den Parametern Guard-Time (Objekt 0x100C) und Life-Time-Factor
(Objekt 0x100D):
Life-Time = Guard-Time x Life-Time-Factor
Falls einer der beiden Parameter "0" ist (Default-Einstellung), erfolgt keine Überwachung des Masters (kein Life
Guarding).
Heartbeat: Knotenüberwachung ohne Remote Frame
Beim Heartbeat-Verfahren senden die Knoten ihre jeweilige Statusmeldung zyklisch selbsttätig. Es kann daher
auf Remote Frames verzichtet werden und es wird weniger Buslast erzeugt als beim Guarding-Verfahren.
Der Master sendet sein Heartbeat-Telegramm ebenfalls zyklisch, die Slaves können somit den Ausfall des
Masters ebenfalls erkennen.

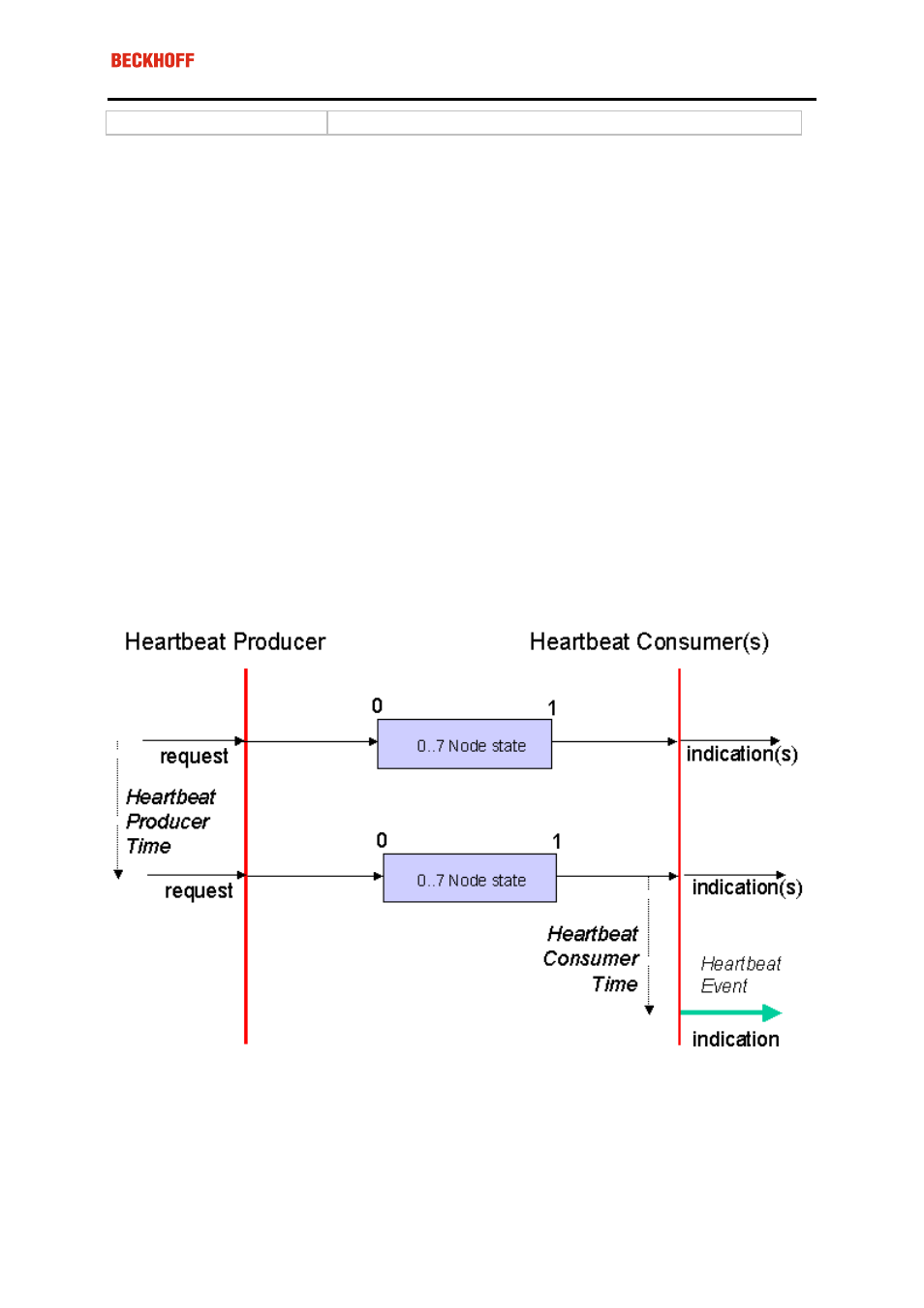

Heartbeat-Verfahren
Protokoll
Beim Heartbeat-Verfahren wird auf das Toggle-Bit verzichtet, die Knoten senden zyklisch Ihren Status (s). Sie-
he Guarding.
