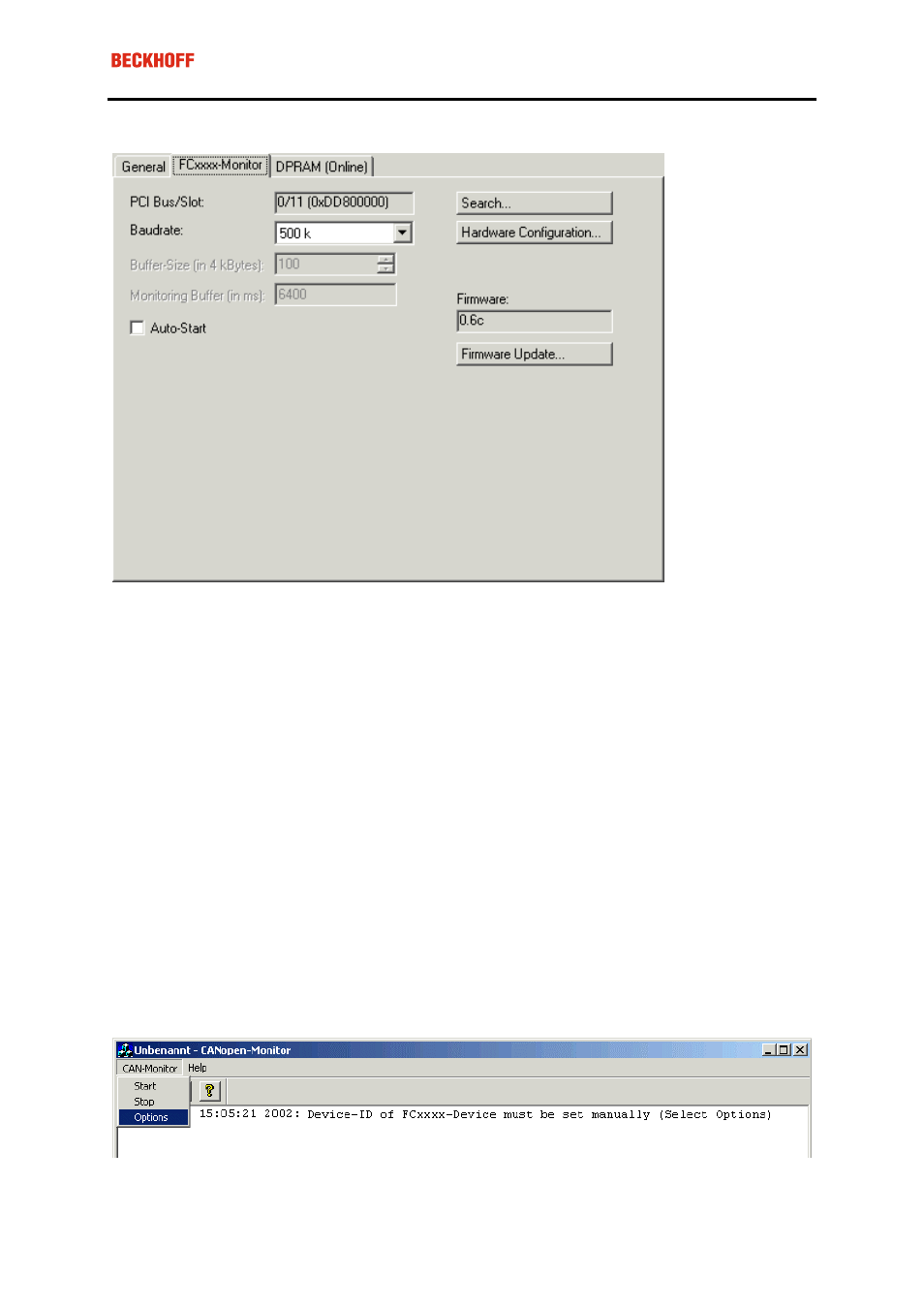

Karteireiter "FCxxxx-Monitor"
PCI Slot/Irq: Zeigt an in welchem logischen PCI-Slot die Karte gefunden wurde.
Search...: Hierüber werden alle gesteckten FC510x-Kanäle gesucht, und es kann der gewünschte ausgewählt
werden. Bei einer FC5102 erscheinen beide Kanäle A und B, die sich logisch wie zwei FC5101-Karten verhal-
ten.
Hardware Configuration...: Hier kann die Hardware-Versionsnummer der FC510x angezeigt werden
Firmware: Hier wird die aktuelle Firmware-Version der FC510x angezeigt.
Firmware Update...: Hierüber kann die Firmware der FC510x-Karte aktualisiert werden.
Baudrate: Hier wird die CAN-Baudrate eingestellt.
Ring-Puffer: Hier wird die Größe des Ring-Puffers eingestellt, außerdem ist die Aufzeichnungsdauer für die
eingestellte Ring-Puffer-Größe bei voller Buslastung angegeben.
Auto-Start: Wenn die Check-Box Auto-Start angeklickt ist, wird die Monitor-Aufzeichnung beim TwinCAT-Start
gestartet, andernfalls muß der Start per ADS (via Monitor-Software) erfolgen.
Monitor Software
Die Monitor Software holt die Trace-Daten aus der FC510x Karte ab und legt sie als File auf dem gewünschten
Massenspeicher ab. Zusätzlich zum eigentlichen Monitor-Programm (CAN-Monitor.exe) wird lediglich die DLL
(TcRouterHelper.dll) benötigt. Diese hat im gleichen Verzeichnis wie das Monitor-Programm zu liegen.
Nach dem Start des Monitor-Programmes muss die Device-ID des FC5101-Kanals ausgewählt werden, der für
das Monitoring verwendet wird.
