WARTUNG
3/19/97
HT4001
Betriebsanleitung
6-21

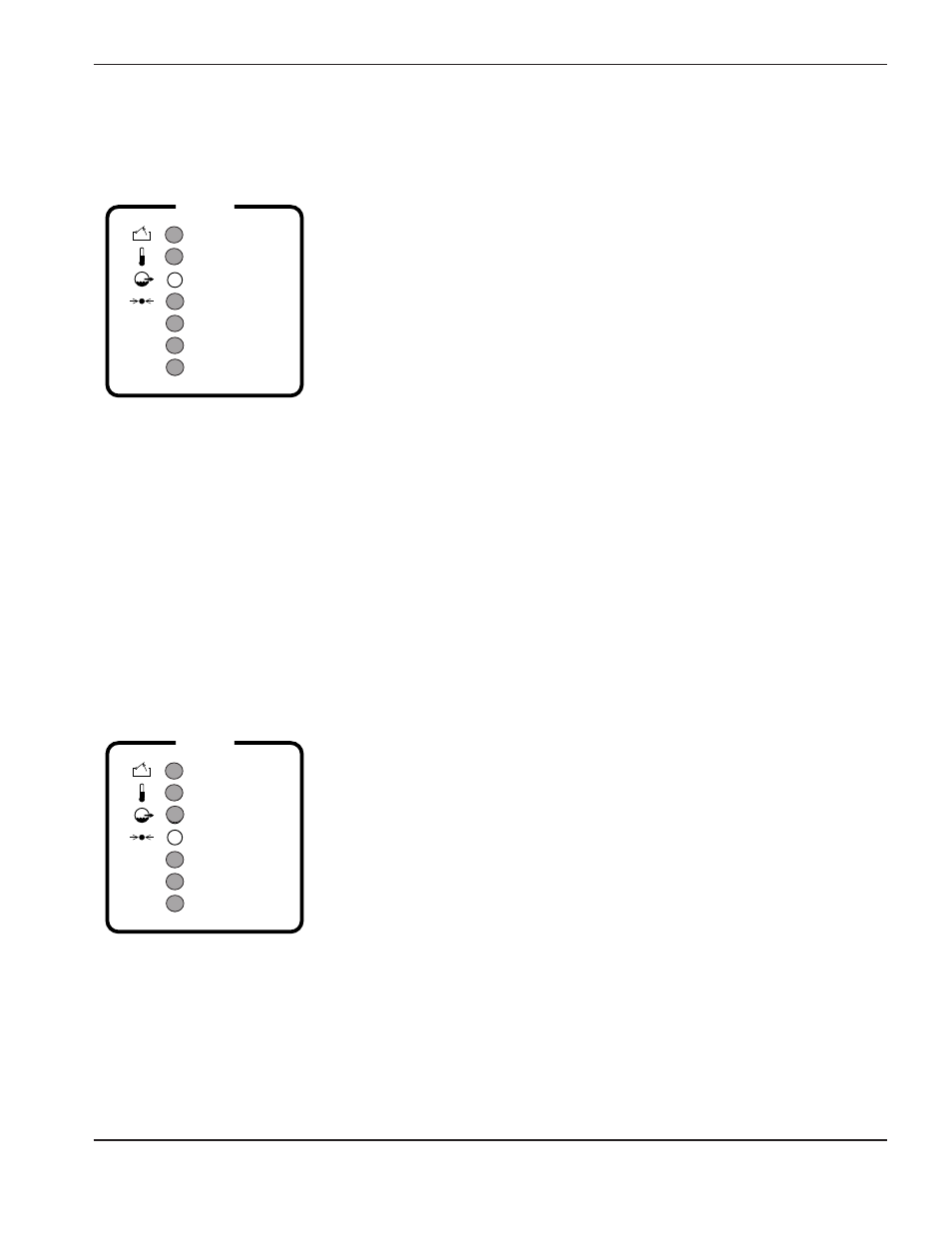

3. COOLING WATER
(Kühlwasser)-LED leuchtet:
3.1. Kühlmittel-Durchfluß ist zu gering.
Diese LED erlischt, wenn der Durchflußschalter FS1 in der
Hochfrequenz-Konsole schließt, weil er einen Kühlmittel-
Durchfluß von etwa 4,7 l/m ertastet.
• Sicherstellen, daß der Wasserkühler angeschlossen und auf
EIN geschaltet ist.
• Sicherstellen, daß die Wasserzufuhr an den Wasserkühler
angeschlossen und auf EIN geschaltet ist.
• Sicherstellen, daß keine Undichtigkeiten vom Wasserkühler zur
Hochfrequenz-Konsole und zum Brenner vorhanden sind.
3.2. Der Durchflußschalter FS1 in der Hochfrequenz-Konsole
funktioniert nicht.
• Kabel und Verdrahtung von REC3 auf PCB1 zu den
Sockelstiften 7 und 8 des Hochfrequenz-Konsolen-
Kabelanschlusses auf Durchgängigkeit überprüfen.
• Ist die Verdrahtung in Ordnung und der Kühlmittel-Durchfluß
einwandfrei, kann es erforderlich sein, FS1 zu ersetzen.
Jegliche fehlerhaften Komponenten reparieren bzw. austauschen.
Problem
Mögliche Ursachen und Lösungen
4. PLASMA GAS (Plasmagas)-
LED leuchtet:
4.1. Plasmagasdruck zu niedrig.
Diese LED erlischt, wenn von PS1 und PS2 (im O
2
-Modus) oder
PS1 (im N
2
-Modus) schließen, nachdem ein Plasmagasdruck
von mindestens 6,9 bar ertastet wurde.
• Sicherstellen, daß die Plasmagas-Zufuhr 8,2 bar für O
2
und
10,3 bar für N
2
beträgt.
• Auf Gasundichtigkeiten oder lose Gasanschlüsse überprüfen,
falls der Druck ungenügend ist.
4.2. PS1 und/oder PS2 in der Gaskonsole funktionieren nicht.
• Verdrahtung, Kabel und Anschlüsse von REC3 von PCB1 zu
den Sockelstiften 14 und 15 an der Gaskonsolen-Steckdose
überprüfen.
Ist die Verdrahtung in Ordnung und der Einlaß-Gasdruck
einwandfrei, kann der Austausch von PS1 und/oder PS2
erforderlich sein.
Jegliche fehlerhaften Komponenten reparieren bzw. austauschen.
-
RHF D O O R
-
TRANSFORMER
-
COOLING WATER
-
PLASMA GAS
STATUS
-
RHF D O O R
-
TRANSFORMER
-
COOLING WATER
-
PLASMA GAS
STATUS
