INBETRIEBNAHME
6/12/00
4-12 HT4001 Betriebsanleitung
Anschlüsse der Stromquelle (Forts.)

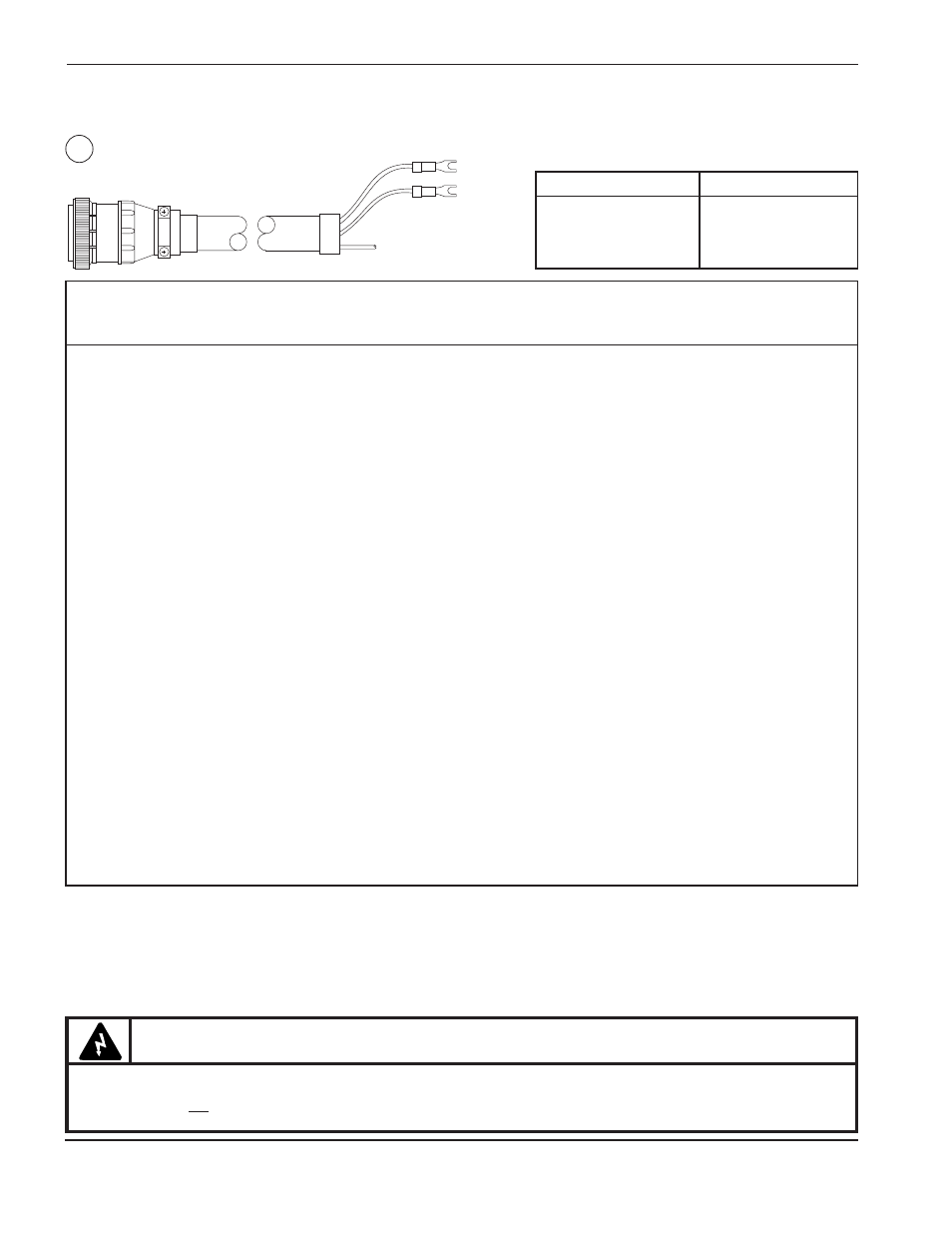

Maschinen-Schnittstellen-Ein-Ausgabe-Kabel – Stromquelle an Maschinen-Schnittstelle
STROM- MASCHINEN-
QUELLE SEITE
STECK- KABEL-
DOSE FARBE SCHUH BESCHREIBUNG UND KOMMENTIERUNG
1 weiß 87 Halt (12 VDC)-Signal. Synchronisiert den Start von 2 oder mehr Anlagen.
Geschlossen = EIN; offen = AUS
5 schwarz 86 Halt – gemeinsam
10 Abschirmung getrennt Halt – Abschirmung
2 gelb 173 induktives Höhen- (12 VDC)-Signal.Geschlossen = AUS; offen = EIN
6 schwarz 174 induktive Höhe – gemeinsam
11 Abschirmung getrennt induktive Höhe – Abschirmung
3 braun 171 Auto-Höhen- (12 VDC)-Signal. Geschlossen = AUS; offen = EIN oder Ecke
(12 VDC) geschlossen = EIN, offen = AUS
7 schwarz 172 Auto-Höhe – gemeinsam
12 Abschirmung getrennt Auto-Höhe – Abschirmung
4 orange 135 Fernsteller EIN/AUS – Siehe Anmerkung auf der nächsten Seite.
8 schwarz 136 Fernsteller EIN/AUS – Siehe Anmerkung auf der nächsten Seite.
13 Abschirmung getrennt Fernsteller EIN/AUS – Abschirmung
9 blau 82 Plasma-Start (24 VAC) – Signal. Geschlossen = Start
15 schwarz 83 Plasma-Start – Signal
14 Abschirmung getrennt Plasma-Start – Abschirmung
22 rot 77 Obergrenzschalter, stromführend. Normalerweise geschlossen. Offen, wenn vollständig eingeschoben.
21 weiß 76 Obergrenzschalter, neutral.
20 Abschirmung getrennt Obergrenzschalter, Abschirmung.
28 gelb 80 Plasma-Nothalt- (24 VAC)-Signal. Offen = halt.
33 rot 81 Plasma-Nothalt – Signal
27 Abschirmung getrennt Plasma-Nothalt – Abschirmung
34 rot 169
∞
†Abwärts-Relais (Elektronik-Baustein), berechnet für 24 bis 120 VAC, 1 A. (DC-
Relais als Sonderausstattung) geschlossen = abwärts. Lastseite
29 schwarz 170 Abwärts-Relais, Spannungsseite
23 Abschirmung getrennt Abwärts-Relais, Abschirmung
35 grün 167
∞
†Abwärts-Relais (Elektronik-Baustein), berechnet für 24 bis 120 VAC, 1 A. (DC-
Relais als Sonderausstattung) geschlossen = aufwärts. Lastseite
30 schwarz 168 Aufwärts-Relais, Spannungsseite
24 Abschirmung getrennt Aufwärts-Relais, Abschirmung
36 rot 84 †*Lichtbogen-Transfer-Ausgang – Signal Kontakt schließt nach Lichtbogen-Transfer
und Zeitverzögerung. Potentialfreier Relais-Kontakt.
31 blau 85 *Lichtbogen-Transfer-Ausgang – Signal
25 Abschirmung getrennt *Lichtbogen-Transfer-Ausgang – Abschirmung
37 rot 79 **Lichtbogen-Spannung isoliert und reduziert (1/100) Signal Kontakt schließt
32 grün 78 **Lichtbogen-Spannung isoliert und reduziert (1/100) Signal
26 Abschirmung **Lichtbogen-Spannung isoliert und reduziert (1/100) Abschirmung
7
Stecker Stromquelle
Anmerkungen: * Es ist zu beachten, daß auf dem µ P PCB der R150-Widerstand und C78-Kondensator in Serie vor alle Kontakte geschaltet sind. In einigen Fällen muß ein
Kabel von R150 von der Regelungs-PC-Karte getrennt werden, da der R-C-Schaltkreis genügend Strom leiten könnte, um eine Maschinenbewegung bei der
Schneidemaschine aufrechtzuerhalten.
** Es ist zu beachten, daß auf dem µ P PCB der R155-Widerstand und C78-Kondensator in Serie vor alle Kontakte geschaltet sind. In einigen Fällen muß ein
Draht von R155 von der Regelungs-PC-Karte getrennt werden, da der R-C-Schaltkreis genügend Strom leiten könnte, um eine Maschinenbewegung bei der
Schneidemaschine aufrechtzuerhalten.
∞
Die Signale bestehen aus Wechselstromrelais. Gleichstromrelais sind als Option von Hypertherm erhältlich. Sie können als Bausatz mit der Nr. 128404
bestellt werden.
1X6
Teile-Nr. Länge Teile-Nr. Länge
023892 7,5 m 023895 30,5 m
023893 15 m 023896 46 m
023894 23 m 02389s 61 m
† WARNUNG
Bei Installation oder Wartung der HT4001-Anlage können Wechsel- bzw. Gleichstrom-Betriebsspannungen auf den AUFWÄRTS-,
ABWÄRTS- und ÜBERTRAGUNGS-Signalen vorhanden sein, auch wenn der Netz-Trenn-Schalter in AUS-Stellung ist. Es ist daher
sicherzustellen, daß alle Netz-Trenn-Schalter in Verbindung mit der HT4001-Anlage während der Installation und bei der Wartung in AUS-
Stellung sind.
