WARTUNG
12/21/00
HT4001 Betriebsanleitung 6-27

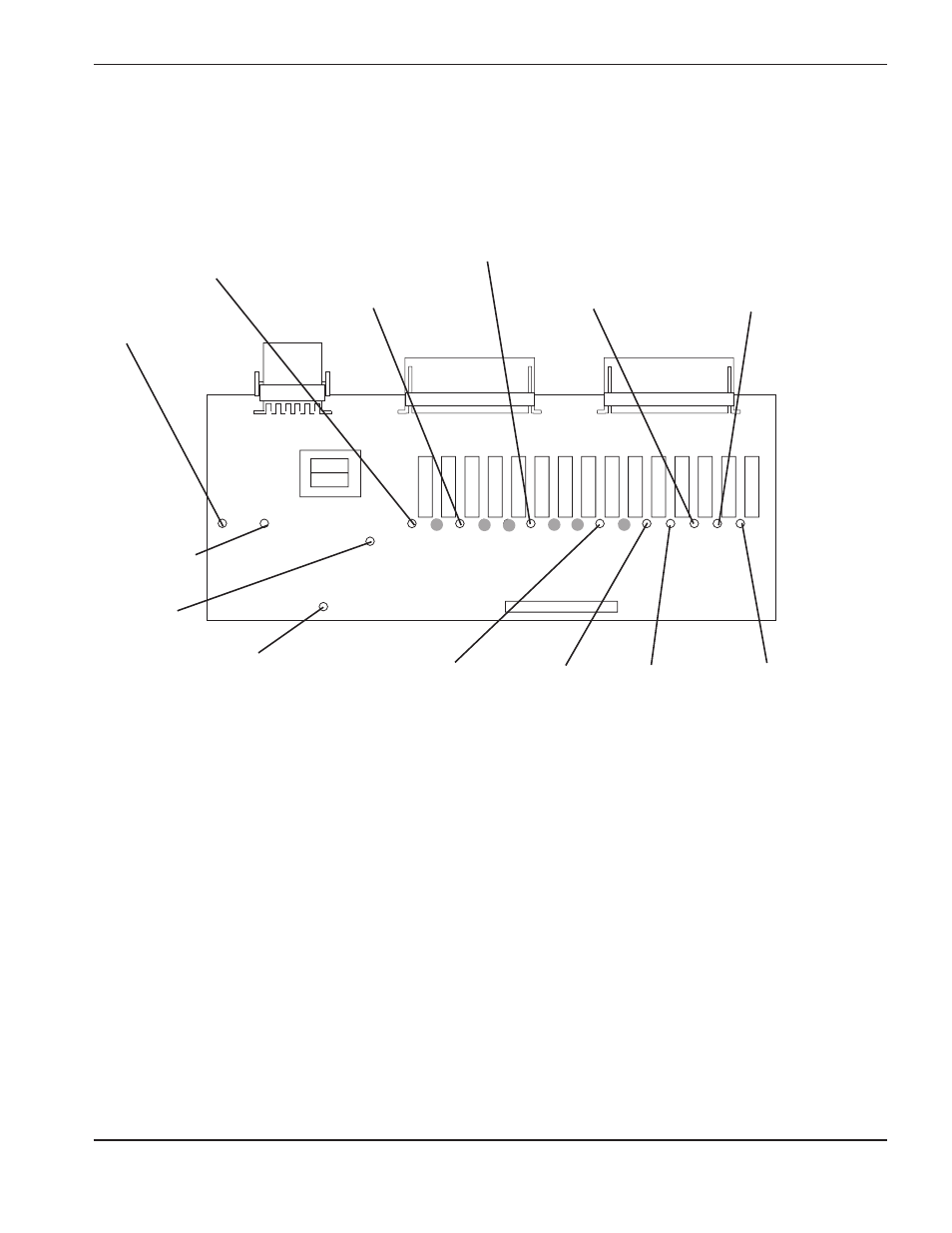

Abbildung 6-9 Relaiskarte PCB4 bei im RUN (Betriebs-) Modus
Hochfrequenz-
Wassereinspritzung
(SV6 in der Hochfrequenz-Konsole)
Plasma Aus
(SV5 Nähe Brenner)
Betriebs-Durchfluß
(SV4A in der Motor-Ventil-Konsole)
+ 12 VDC
Ausgabe aktiv
Relaiskarten-LED-Status
Betriebs-Modus – O
2
oder N
2
Start-Zähler CON1
(in der HT4001) LT2
(in der HT4001)
Hilfsstromquelle 200 A
(wenn im Einsatz)
Hilfsstromquelle ein
(wenn im Einsatz)
Lichtbogen ein
Hilfsstromquelle 400 A
(wenn im Einsatz)
O
2
-Betriebs-Durchfluß
(SV1A in der Gaskonsole)
