INBETRIEBNAHME
6/13/95
4-22
HT4001
Betriebsanleitung

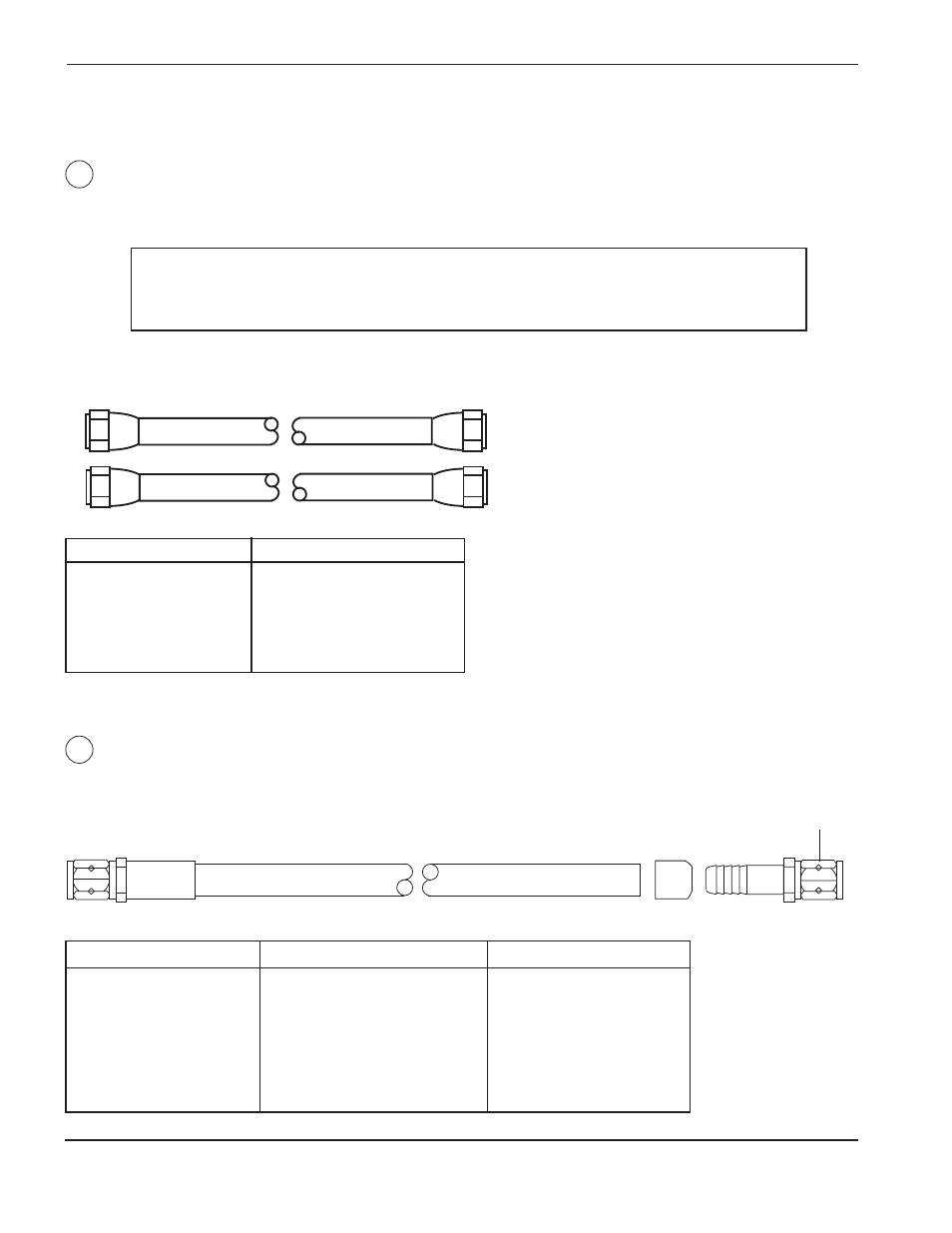

Anschlüsse der entfernten Hochfrequenz-Konsole
Siehe Seite 4-6 bezüglich der Stromanschlüsse zur entfernten Hochfrequenz-Konsole
Kühlschlauchpaket – entfernte Hochfrequenz-Konsole zum Wasserkühler
Das Schlauchpaket enthält zwei Schläuche. Bei Zwei-Brenner-Anlagen ist die doppelte Menge Schläuche zu
bestellen.
Vorsicht
WATER OUT (Wasserausgang) der Fern-Hochfrequenz-Konsole an RETURN
(Rücklauf) des Wasserkühlers anschließen und WATER IN (Wassereingang)
der Fern-Hochfrequenz-Konsole an DISCHARGE (Ausströmung) des
Wasserkühlers anschließen.
Teile-Nr.
Länge
Teile-Nr.
Länge
028652
3 m
028443
23 m
028440
4,5 m
028444
30,5 m
028653
6 m
028445
46 m
028441
7,5 m
028637
61 m
028442
15 m
Einspritz-Wasserschlauch – entfernte Hochfrequenz-Konsole zur Gaskonsole
Es ist zu beachten, daß der Einspritz-Wasserschlauch über ein Linksgewinde verfügt. Zur Befestigung ist
gegen den Uhrzeigersinn zu drehen.
Siehe Seiten 4-26 bis 4-29 bezüglich der übrigen Gaskonsolen-Anschlüsse.
15
Siehe Bedienungs-Handbuch für den Wasserkühler IM241 (Nr. 802410) bezüglich weiterer Informationen zum
Wasserkühler.
16
Teile-Nr.
Länge
Teile-Nr.
Länge
Teile-Nr.
Länge
024335
0,6 m
024033
4,5 m
024208
13,7 m
024315
1,5 m
024018
6 m
024258
15 m
024046
1,8 m
024034
7,5 m
024179
16 m
024032
3 m
024035
9 m
024128
18 m
024261
3,5 m
024036
10,5 m
024345
23 m
024130
3,6 m
024037
12,2 m
024346
30,5 m
024132
4,2 m
ROT
ROT
GRÜN
GRÜN
ROT
ROT
Linksgewinde
