Seite 29: Spezifikationen
SPEZIFIKATIONEN
01/22/98
HT4001
Betriebsanleitung
2-11
Induktiver Zündhöhensensor (Nr. 053016)
Eingangsleistung ..................................................120 VAC von der Stromquelle
Luftdruck ..............................................................1,4 bar regulierter Druckluft-Eingang zum Solenoid.
Abmessungen und Gewicht:
Breite (max.).........................................................230 mm
Höhe.....................................................................110 mm
Tiefe (max.) ..........................................................330 mm
Gewicht ................................................................6 kg

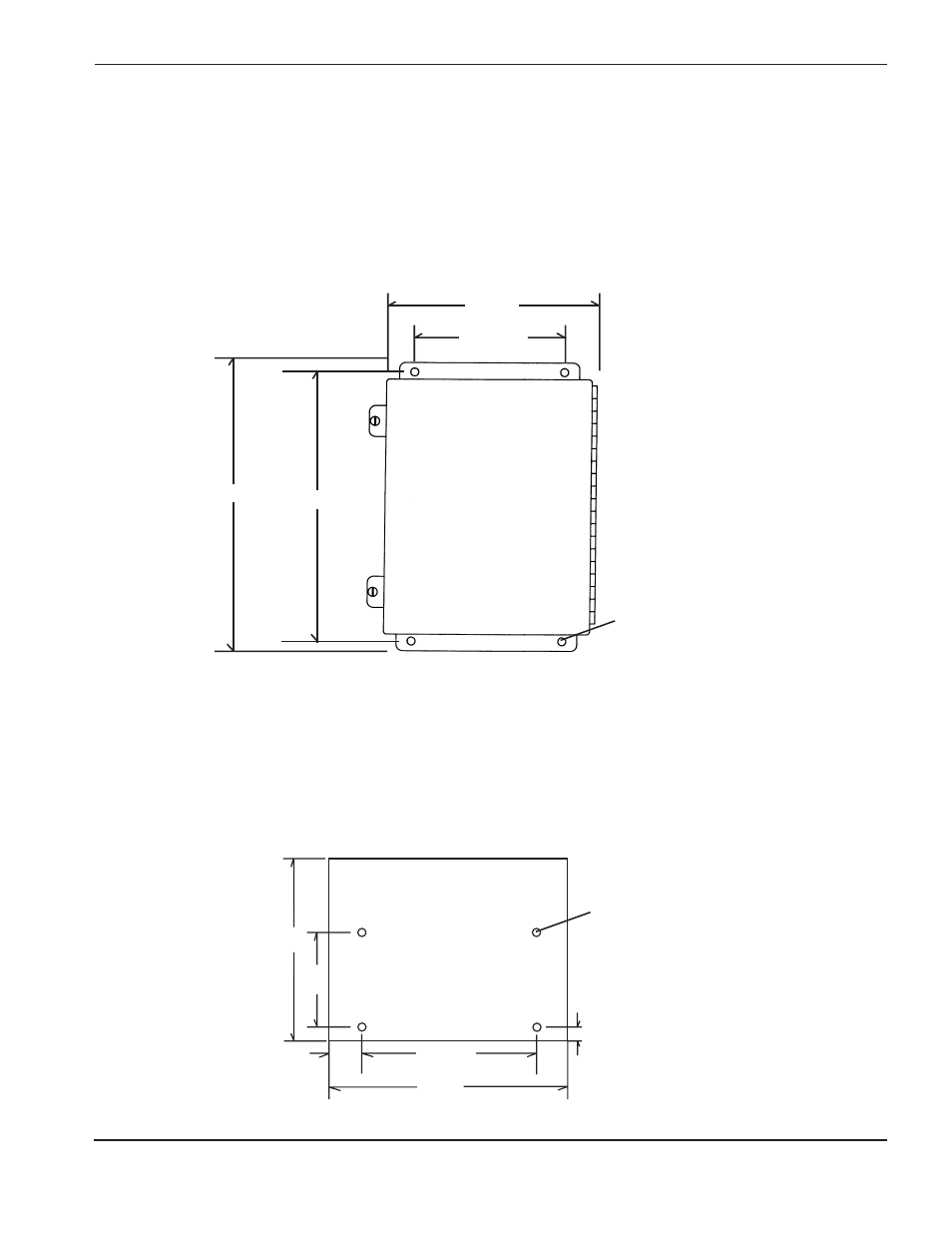

Abbildung 2-8
Montage-Abmessungen des induktiven Zündhöhensensors
Timer/Zähler (Nr. 073057)
Abmessungen und Gewicht:
Breite ....................................................................170 mm
Höhe.....................................................................60 mm
Tiefe .....................................................................220 mm
Gewicht ................................................................1 kg
Abbildung 2-9
Montage-Abmessungen (Ansicht von unten) des Timers/Zählers
170 mm
220 mm
12.7 mm
158.8 mm
85.9 mm
43.2
mm
Durchmesser ca. 4 mm
273 mm
290 mm
200 mm
154.2 mm
Durchmesser ca. 8 mm
