SPEZIFIKATIONEN
01/22/98
2-10
HT4001
Betriebsanleitung
Gas-Konsole (073216)
Abmessungen und Gewicht:
Breite ....................................................................290 mm
Höhe.....................................................................370 mm
Tiefe .....................................................................100 mm
Gewicht ................................................................7,3 kg

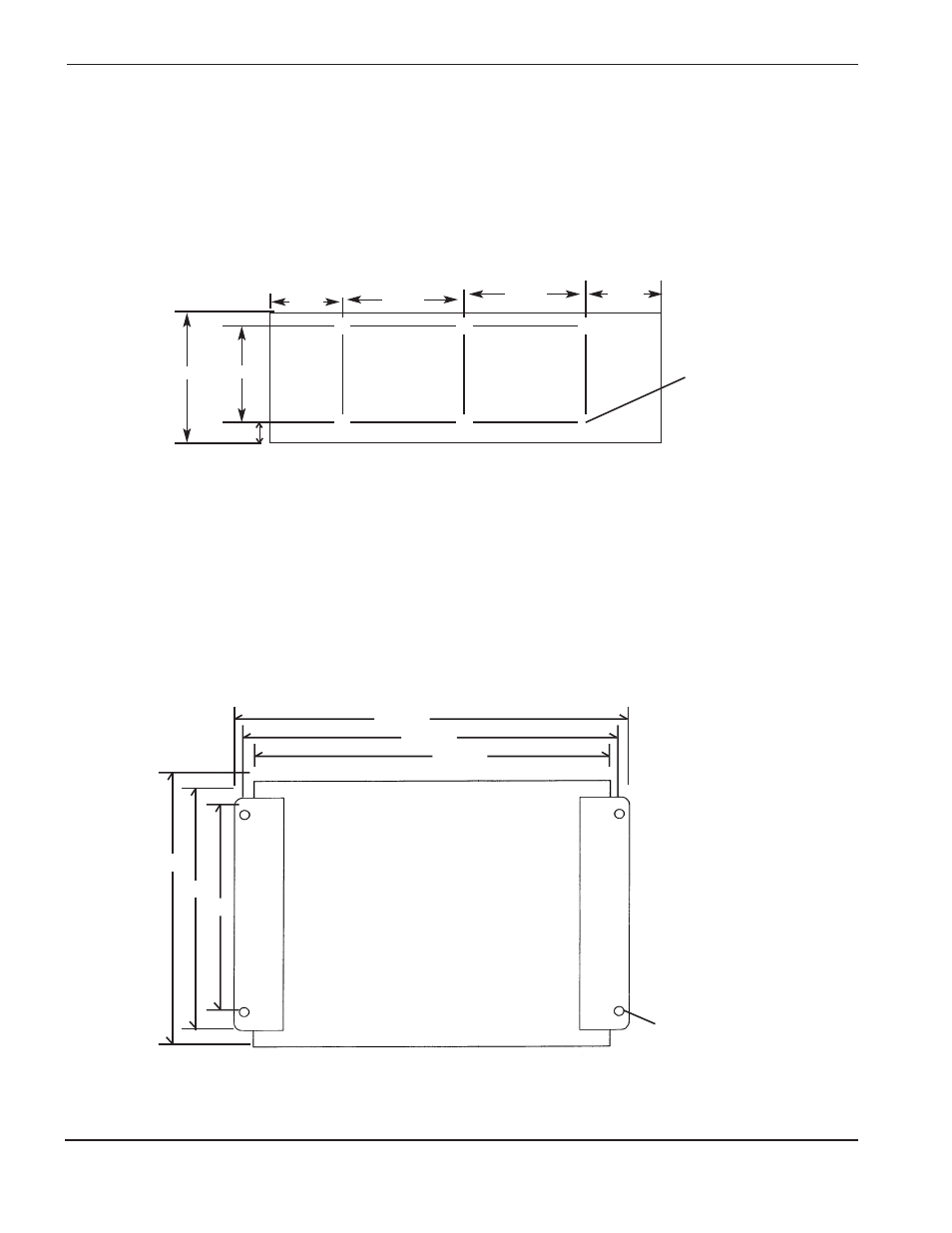

Abbildung 2-6
Montage-Abmessungen (Ansicht von unten) der Gas-Konsole
Motor-Ventil-Konsole (073214)
Abmessungen und Gewicht:
Breite ....................................................................290 mm
Höhe.....................................................................110 mm
Tiefe .....................................................................200 mm
Gewicht ................................................................6,3 kg
Abbildung 2-7
Montage-Abmessungen (Ansicht von unten) der Motor-Ventil-Konsole
152.4 mm
180 mm
200 mm
260 mm
273 mm
290 mm
Durchmesser ca. 8 mm
95 mm
50 mm
95 mm
50 mm
75 mm
12,7 mm
Es sind Schrauben zu
verwenden, die nicht
mehr als 12 mm in das
Gehäuse hineinragen.
o
o
o
o
o
o
100 mm
