INBETRIEBNAHME
6/13/95
4-36
HT4001
Betriebsanleitung
Anschlüsse der Sonderausstattung geführte Stromversorgung

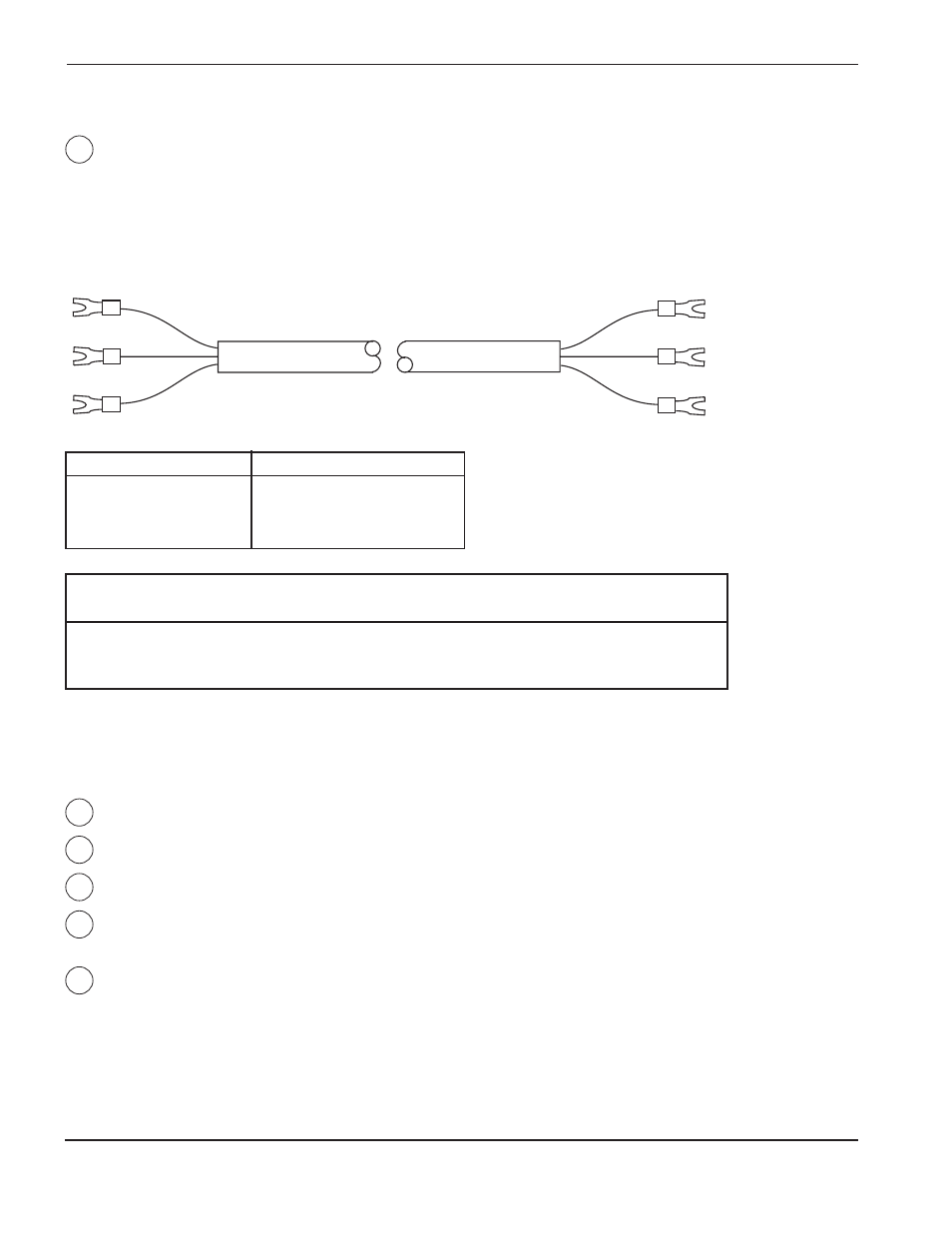

Warte-Kabel – Stromquelle zur zweiten HT4001-Stromquelle
Beim Einsatz einer Mehrbrenner-Anlage verbindet das Warte-Kabel die beiden HT4001-Stromquellen
miteinander, um sicherzustellen, daß die Maschinen sich nicht eher bewegen bis beide Lichtbögen
übertragen haben. Schließen Sie die beiden Stromquellen an TB3 an, welcher sich an der inneren Rückwand
der Stromquelle befindet.
Teile-Nr.
Länge
Teile-Nr.
Länge
023340
4,5 m
023343
30,5 m
023341
7,5 m
023344
46 m
023342
15 m
STECKER
STECKER
STROMQUELLE 1
FARBE
STROMQUELLE 2
FUNKTION
86
schwarz
86
Warte-Signal
87
rot
87
Warten gemeinsam
PE
Abschirmung
PE
Abschirmung
Hilfsstromquellen-Kabel – Stromquelle an H401 oder H601-Stromquelle
Positiv-Kabel – Stromquelle an H401 oder H601-Stromquelle
Negativ-Kabel – Stromquelle an H401 oder H601-Stromquelle
Positiv-Kabel – Stromquelle an Arbeitstisch (bei Einsatz einer geführten Stromversorgung ist ein
zusätzliches Kabel erforderlich)
Negativ-Kabel – Stromquelle an Hochfrequenz-Konsole (bei Einsatz einer geführten Stromversorgung
ist ein zusätzliches Kabel erforderlich)
Beim Einsatz von mehr als 400 A Schneidstrom ist zusammen mit der HT4001-Stromquelle eine geführte
Stromversorgung zu verwenden. Weitere Details siehe Anhang A.
29
30
31
32
33
34
schwarz
rot
Erdung
schwarz
rot
Erdung
