TEILELISTE
6/13/95
HT4001 Betriebsanleitung 7-37

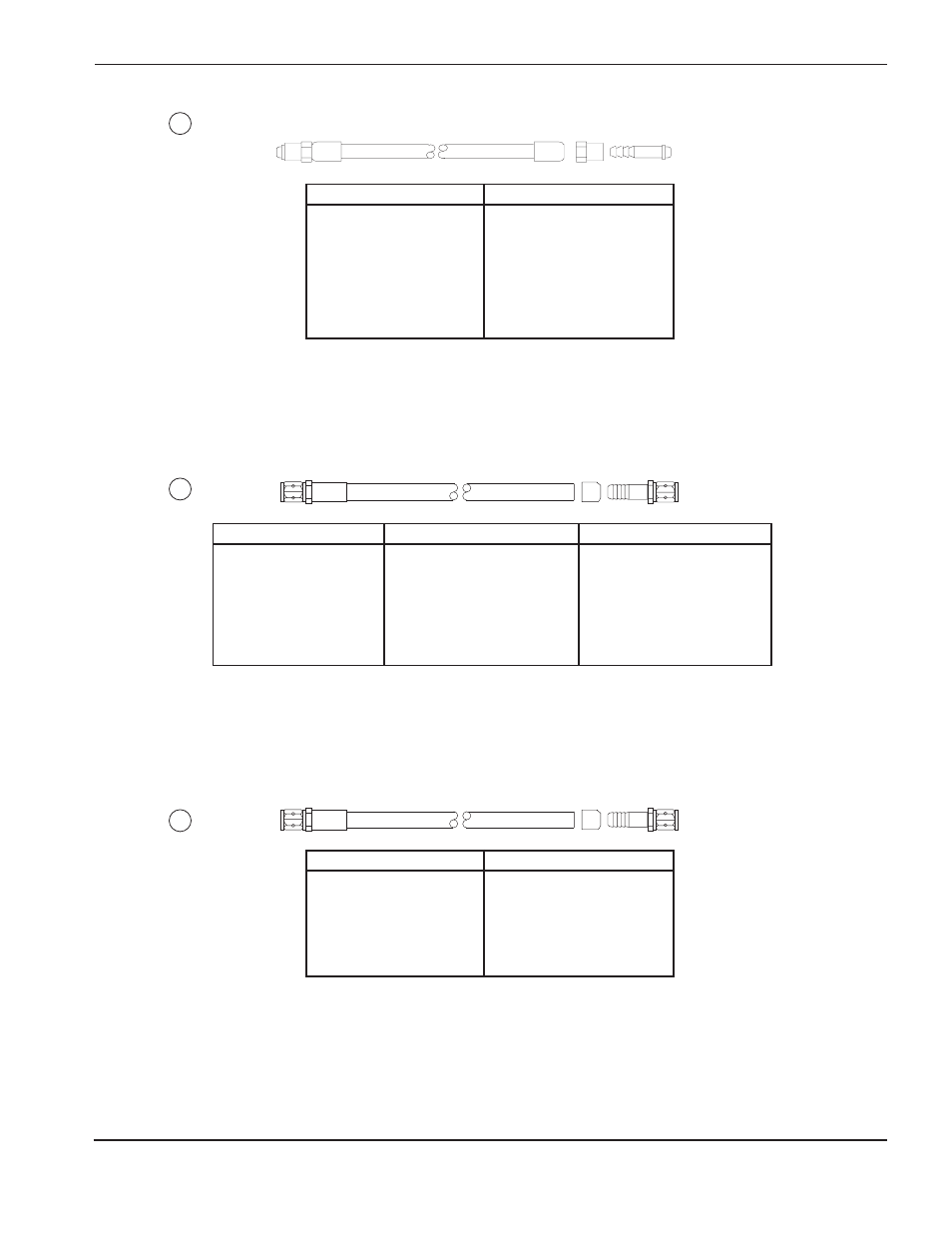

Abbildung 7-33 Vorströmungs-Gasschlauch – von der Gaskonsole zur Motor-Ventil-Konsole
Abbildung 7-32 Einspritz-Wasserschlauch – von der Gaskonsole zum Brenner
Abbildung 7-31 Stickstoff-Zufuhrschlauch – von der Gaskonsole zur Stickstoff-Zufuhr
Teile-Nr. Länge
024505 6 ft (1.8 m)
024210 10 ft (3 m)
024203 15 ft (4.6 m)
024232 20 ft (6.1 m)
024134 25 ft (7.6 m)
024211 35 ft (10.7 m)
024112 50 ft (15.3 m)
024148 75 ft (22.9 m)
Teile-Nr. Länge
024488 85 ft (25.9 m)
024116 100 ft (30.5 m)
024482 110 ft (33.6 m)
024451 115 ft (35.1 m)
024517 120 ft (36.6 m)
024491 125 ft (38.1 m)
024120 150 ft (45.8 m)
024185 180 ft (54.9 m)
024124 200 ft (61 m
Teile-Nr. Länge
024316 5 ft (1.5 m)
024307 10 ft (3 m)
024320 15 ft (4.6 m)
024308 20 ft (6.1 m)
024321 25 ft (7.6 m)
024309 30 ft (9.2 m)
024322 35 ft (10.7 m)
Teile-Nr. Länge
024310 40 ft (12.2 m)
024323 45 ft (13.7 m)
024311 50 ft (15.3 m)
024420 56 ft (17.1 m)
024367 60 ft (18.3 m)
024357 75 ft (22.9 m)
024358 100 ft (30.5 m)
Teile-Nr. Länge
024335 26 in (.6 m)
024315 5 ft (1.5 m)
024046 6 ft (1.8 m)
024032 10 ft (3 m)
024261 11.5 ft (3.5 m)
024130 12 ft (3.7 m)
024132 14 ft (4.3 m)
024033 15 ft (4.6 m)
Teile-Nr. Länge
024018 20 ft (6.1 m)
024034 25 ft (7.6 m)
024035 30 ft (9.2 m)
024036 35 ft (10.7 m)
024037 40 ft (12.2 m)
024208 45 ft (13.7 m)
024258 50 ft (15.3 m)
024179 53 ft (16.2 m)
Teile-Nr. Länge
024489 56 ft (17.1 m)
024128 60 ft (18.3 m)
024441 61 ft (18.6 m)
024469 62 ft (18.9 m)
024345 75 ft (22.9 m)
024346 100 ft (30.5 m)
19
20
21
