INBETRIEBNAHME

6/13/95

HT4001

Betriebsanleitung

4-37

24 VAC

AUXILIARY

(INTER-

LOCKED

WITH AUTO

STOP)

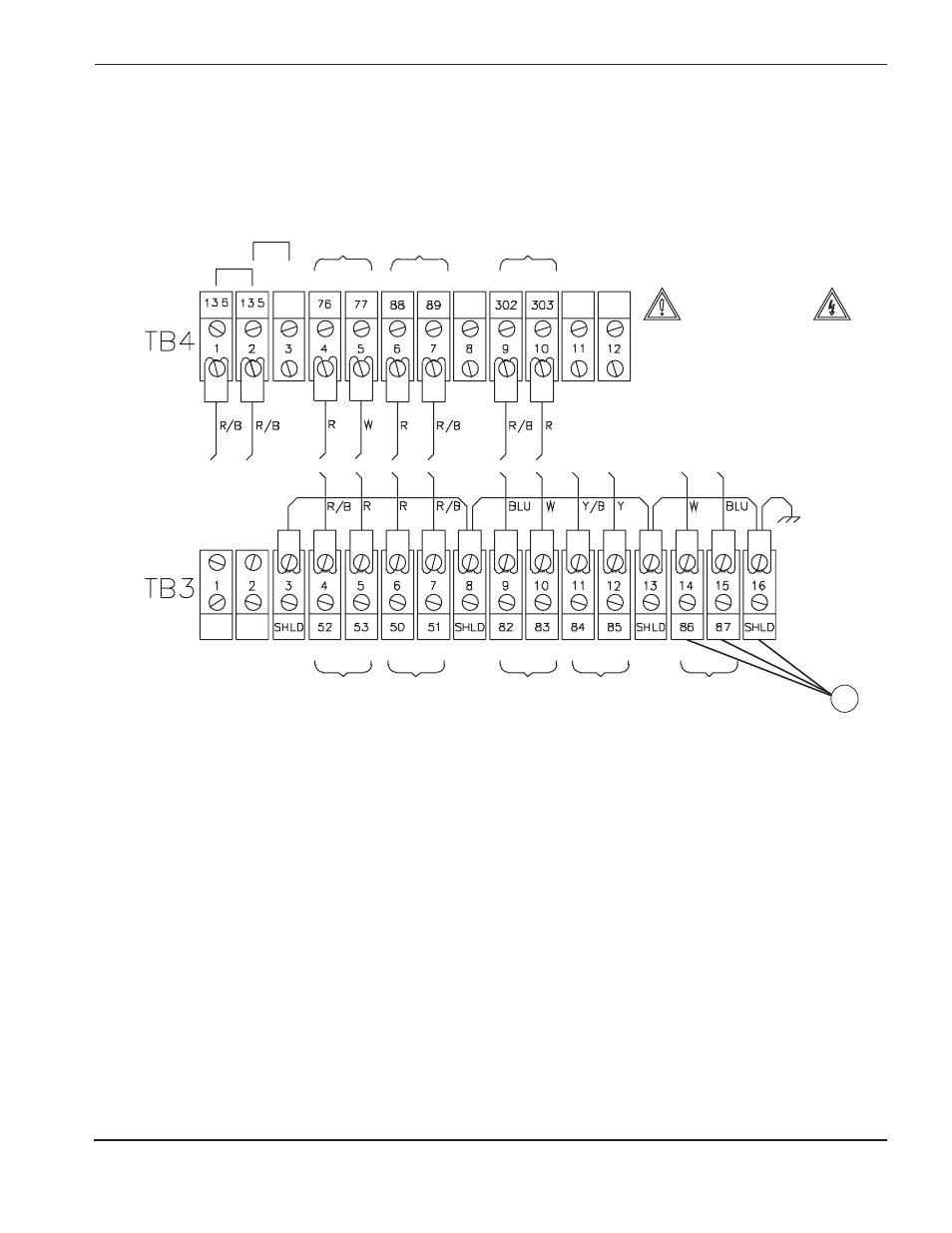

Abbildung 4-19

Warte-Kabel an TB3

STARTANZAHL

ZÄHLER

FEHLER-

ZÄHLER

PLASMA-

START

(24 VAC

GESCHLOSSE
N FÜR START)

AUSGANG

LICHBO-

GENÜBER-

TRAGUNG

WARTEN

(LOGIK + 12 VDC)

24 VAC

HILFSSPANNUNG

(VERRIEGELT MIT

AUTO STOP)

120 VAC

HILFS-

SPANNUNG

(VERRIEGELT)

120 VAC

WASSERGLOCKE

Fernsteller

EIN/AUS

Es können Wechselstrom-Netzspannungen

von externen Quellen vorhanden sein.

Vor der Wartung jegliche externen

Wechselstrom-Netzspannungen unterbrechen.

VORSICHT!

AKTIVIERT . . . .

GESPERRT . . . .
