INBETRIEBNAHME
6/13/95
4-26 HT4001 Betriebsanleitung

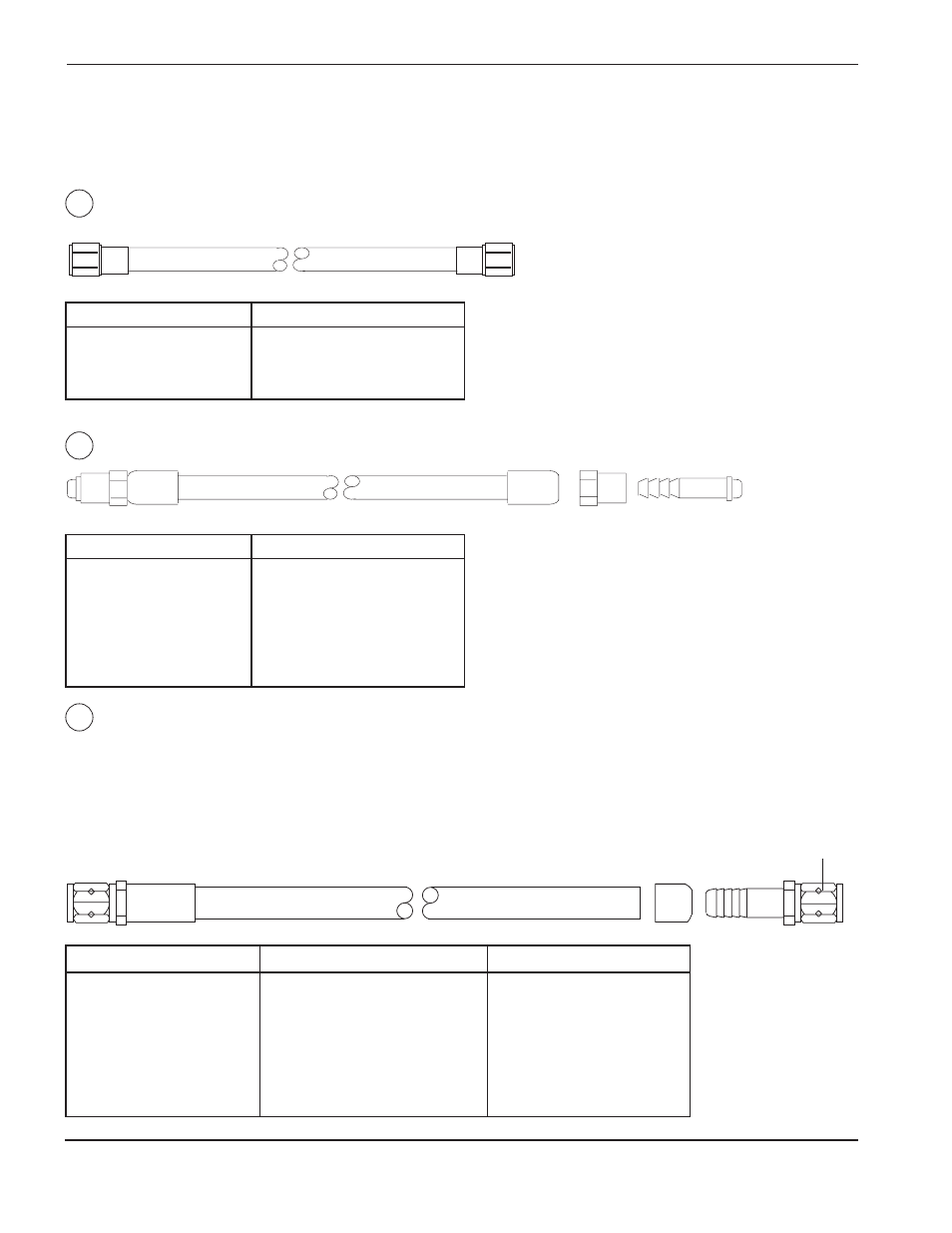

Anschlüsse der Gaskonsole
Siehe Seite 4-10 bezüglich der Anschlüsse von der Stromquelle zur Gaskonsole, Seiten 4-22 bezüglich der
entfernten Hochfrequenz-Konsolen-Anschlüsse zur Gaskonsole, sowie Seiten 4-4 fur Drehmoment-
Spezifikationen.
Sauerstoff-Versorgungsschlauch – Gaskonsole zur Sauerstoff-Versorgung
Teile-Nr. Länge Teile-Nr. Länge
024204 4,5 m 024206 30,5 m
024205 7,5 m 024159 46 m
024155 15 m 024333 61 m
Stickstoff-Versorgungsschlauch – Gaskonsole zur Stickstoff-Versorgung
Teile-Nr. Länge Teile-Nr. Länge
024210 3 m 024148 23 m
024203 4,5 m 024116 30,5 m
024232 6 m 024120 46 m
024134 7,5 m 024185 55 m
024211 10,5 m 024124 61 m
024112 15 m
Einspritz-Wasserschlauch – Gaskonsole zum Brenner
1. Schieben Sie den Einspritz-Wasserschlauch durch den Brennerschaft.
2. Verwenden Sie einen (ca.) 11 mm-Gabelschlüssel für den linksgängigen Brenneranschluß und ebenfalls
einen (ca.) 11 mm-Gabelschlüssel für den linksgängigen Einspritz-Wasserschlauch-Anschluß; zum
Festziehen drehen Sie den Wasserschlauch-Anschluß gegen den Uhrzeigersinn.
3. Stellen Sie die Einspritz-Wasserschlauch-Verbindung an der Gaskonsole her (Abb. 4-14).
Siehe Seite 4-30 bezüglich des Plasmagas-Schlauch-Anschlusses an den Brenner.
Teile-Nr. Länge Teile-Nr. Länge Teile-Nr. Länge
024335 0,6 m 024033 4,5 m 024208 13,7 m
024315 1,5 m 024018 6 m 024258 15 m
024046 1,8 m 024034 7,5 m 024179 16 m
024032 3 m 024035 9 m 024128 18 m
024261 3,5 m 024036 10,5 m 024345 23 m
024130 3,6 m 024037 12,2 m 024346 30,5 m
024132 4,2 m
18
19
20
ROT ROT
Linksgewinde
Anmerkung: Beim Einsatz von Stickstoff als
Plasmagas muß der Sauerstoff-
Schlauch nicht an die Gaskonsole
angeschlossen werden.
Anmerkung: Beim Einsatz von Sauerstoff als
Plasmagas muß der Stickstoff-
Schlauch an die Gaskonsole
angeschlossen werden, damit
korrekte Sauerstoff-Stickstoff-
Mischungen unter Vordurchfluß- und
Betriebsdurchfluß-Bedingungen
sichergestellt sind.
