TEILELISTE
6/13/95
HT4001 Betriebsanleitung 7-45
Teile-
Position nummer Beschreibung
028828 PAC620 Parts Kit: HT4001 w/ Slave, Bevel
1 020968 Electrode: PAC620 Bev N2
2 020975 Electrode: PAC620 Bev O2
3 020039 Swirl Ring: N2, .120/.166/.187
4 020040 Swirl Ring: N2, .220
5 020623 Swirl Ring: O2
6 120386 Nozzle: PAC620 Bev N2, .120
7 120387 Nozzle: PAC620 Bev N2, .166
8 120388 Nozzle: PAC620 Bev N2, .187
9 120389 Nozzle: PAC620 Bev N2, .220
10 120384 Nozzle: PAC620 Bev O2, .099
11 120390 Ret Cap: PAC620 Bev (Vectra)
12 020991 Water Tube:PAC620 Bevel, N
2
13 020992 Water Tube: PAC620 Bev O2
001067 Box:Gray Plastic
004147 Electrode Gauge Assembly
027001 Electrode Wrench:7/16 Hex
027012 Lubricant:Silicone 2-Oz Tube
027347 Tool:Water Tube Replacement
025028 Kit:170/400/500/600/610 O-rings

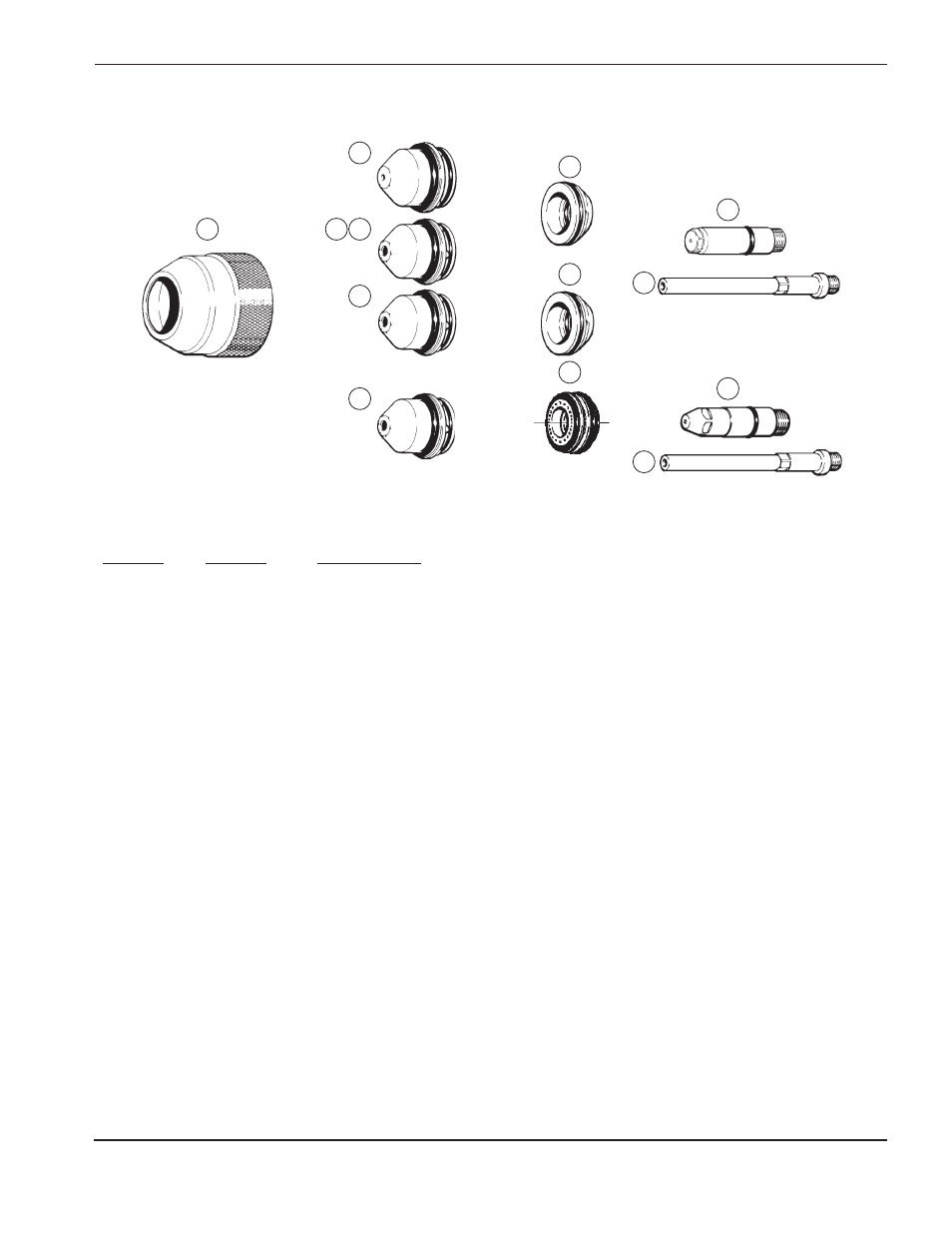

Abbildung 7-47 Verschleißteile – PAC620, 760 A, Fasen
PAC620 Verschleißteilsatz: HT4001 mit Hilfsstromquelle, Fasen
13
12
2
1
11
6
3
4
5
8 7
9
10
