INBETRIEBNAHME
11/10/97
4-4
HT4001
Betriebsanleitung
Aufstellung der Anlagen-Komponenten
• Vor Herstellung der elektrischen Verbindungen, der Gas- und Schnittstellen-Verbindungen sind alle
erforderlichen Einheiten an ihrem Standort aufzustellen.
• Siehe Abschnitt 2 bezüglich der Montageabmessungen aller Komponenten.
• Alle Komponenten der HT4001-Anlage sind zu erden.
• Zur Vermeidung von Leckagen innerhalb des Systems sind alle Gas- und Wasseranschlüsse gemäß den
folgenden Spezifikationen festzuziehen:
* Die Anlage beinhaltet die geführte Stromversorgung H401, induktiven Zündhöhensensor sowie Wasserglocke,
welche Sonderausstattungen sind.
Luft
Luft
Brenner
Maschinen-
Schnittstelle
Motor-
Ventil-Konsole
Wasserglocke
Induktiver
Zündhöhen-
sensor-
Fühler
Luftregler
Gaskonsole
(in der Nähe des Bedieners montieren)
Entfernte Hochfrequenz-Konsole
Induktiver
Zündhöhensensor
Timer/Zähler
Wasserkühler
HT4001
Fernsteuerung für
Spannung und Strom
(in der Nähe des
Bedieners montieren)
Wasser
Strom
H401 geführte
Stromversorgung
(Sonderausstattung)
Wasserglockenpumpe
Strom
Strom

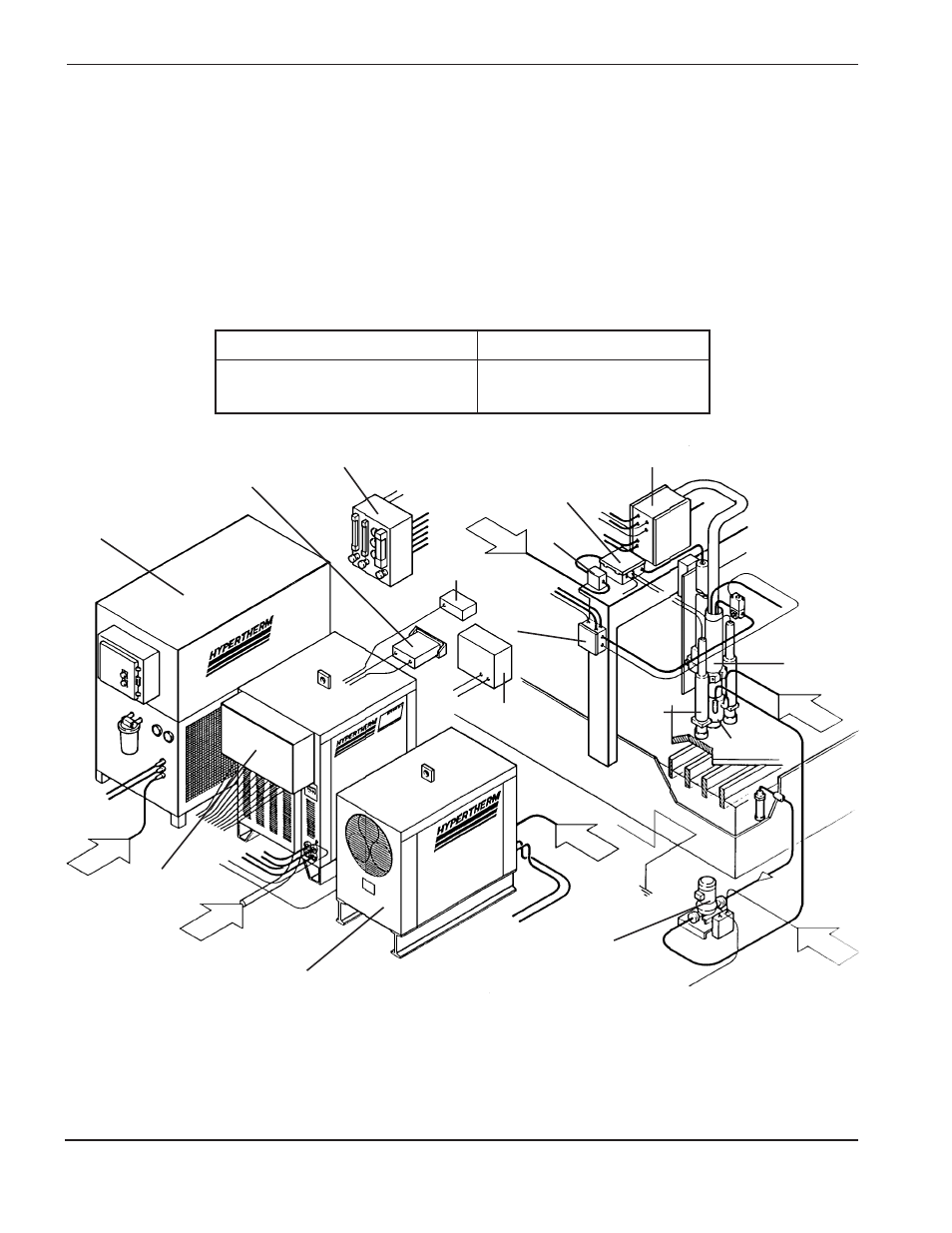

Abbildung 4-2
Typische Plazierung der HT4001-Anlagenkomponenten für eine Gantry-Schneidemaschine
Gas- bzw. Wasserschlauchgröße
Drehmoment-Spezifikation
Bis zu 9,5 mm
86–98 kgf-cm
12 mm
415–550 kgf-cm
