BEDIENUNG
10/31/95
HT4001 Betriebsanleitung 5-11
Abschließende Brenner-Einrichtung (Abb. 5-8)
• Brennerabstand entsprechend der zu bearbeitenden Blechdicke den Tabellen für das Schneiden
entnehmen.
• Sicherungsschraube an der Brennerhalterung lösen und Brenner doppelt so hoch positionieren als unter
der Rubrik Brennerabstand angegeben. Dies ist die Anfangs-Brennerhöhe vor dem Lochstechen. (Der
Brenner wird sich nach dem Lochstechen in die Brennerabstandsposition bewegen.)
• Sicherungsschraube in dieser Position festziehen.
Anmerkung: Wenn kein induktiver Zündhöhensensor verwendet wird, ist die Anfangs-
Brennerhöhe in der Standard-Brennerhalterung in doppelten Brennerabstand zu
bringen.
Anmerkung: Falls der Lichtbogen bei doppeltem Abstand des Brenners nicht zum Werkstück
überträgt (wenn große Blechdicken bei hoher Spannung geschnitten werden), ist die
Anfangshöhe des Brenners stufenweise zu verringern, bis der Lichtbogentransfer
erfolgt.
19. Anfangshöhe auf EIN stellen und START-Knopf an der Anlage drücken. Sobald der Lichtbogen überträgt und
die Maschinen-Verzögerungszeit abläuft, sticht der Plasmastrahl durch das Blech. HALT-Knopf drücken, um
den Plasma-Lichtbogen zu beenden. Sicherstellen, daß die AUFWÄRTS-(UP)-Anzeige leuchtet und der
Brenner zum Obergrenz-Schalter einfährt.

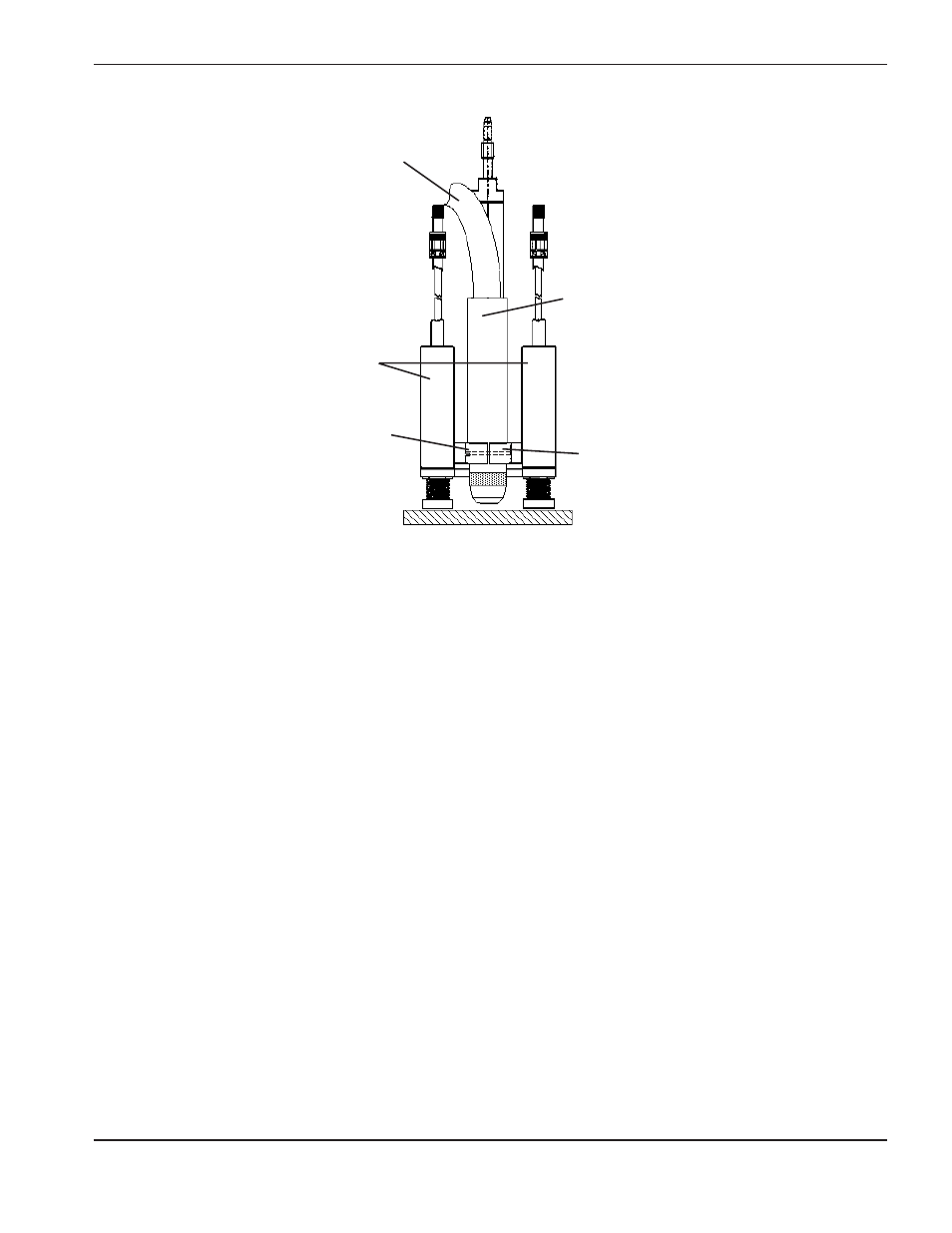

Abbildung 5-8 Brenner mit induktiven Fühlern
Fühler
Brennerschaft
Brennerhalterung
Sicherungsschraube
Leitungen zur entfernten
Hochfrequenz-Konsole,
Gas-Konsole und Motor-
Ventil-Konsole
