Teileliste – Hypertherm HT4001 Benutzerhandbuch
Seite 185
TEILELISTE
6/13/95
7-38
HT4001
Betriebsanleitung
123151
Cable SA: Off valve
Gas/Tch
024212
Hose Assy: 3/16
Blue RH 'A' 10'
129159
Off-valve SAIII
024317
Hose Assy: 1/4 Blue
RH 'A' 60"

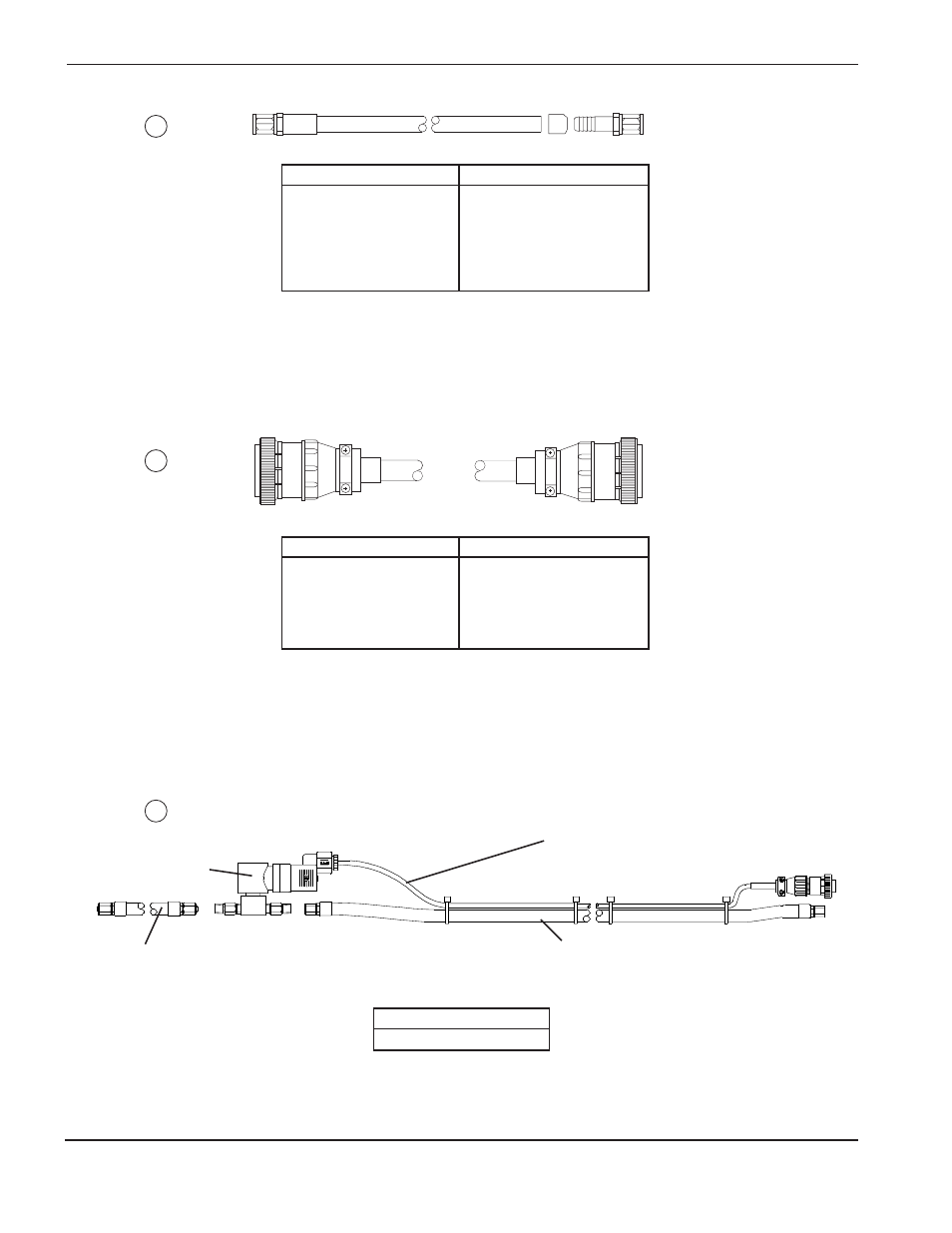

Abbildung 7-36
Motor-Ventil-Konsolen-Schlauch-Baugruppe – von der Motor-Ventil-Konsole zum Brenner
Abbildung 7-35
Gaskonsolen./Motor-Ventil-Konsolen-Kabel – von der Gaskonsole
zur Motor-Ventil-Konsole
4X1
3X2
Abbildung 7-34
Betriebs-Durchfluß-Gasschlauch – von der Gaskonsole zur Motor-Ventil-Konsole
Teile-Nr.
Länge
024317
5 ft (1.5 m)
024026
10 ft (3 m)
024027
15 ft (4.6 m)
024017
20 ft (6.1 m)
024028
25 ft (7.6 m)
024029
30 ft (9.2 m)
024030
35 ft (10.7 m)
Teile-Nr.
Länge
024031
40 ft (12.2 m)
024207
45 ft (13.7 m)
024340
50 ft (15.3 m)
024419
56 ft (17.1 m)
024127
60 ft (18.3 m)
024343
75 ft (22.9 m)
024344
100 ft (30.5 m)
Teile-Nr.
Länge
023619
5 ft (1.5 m)
023646
15 ft (4.6 m)
023647
20 ft (6.1 m)
023583
25 ft (7.6 m)
023648
30 ft (9.2 m)
023649
35 ft (10.7 m)
Teile-Nr.
Länge
023650
40 ft (12.2 m)
023651
45 ft (13.7 m)
023584
50 ft (15.3 m)
023811
56 ft (17.1 m)
023691
60 ft (18.3 m )
023654
75 ft (22.9 m)
22
23
24
Teile-Nr.
Länge
129158
14 ft (4.3 m)
