INBETRIEBNAHME
6/13/95
4-14 HT4001 Betriebsanleitung
Anschlüsse der Stromquelle (Forts.)

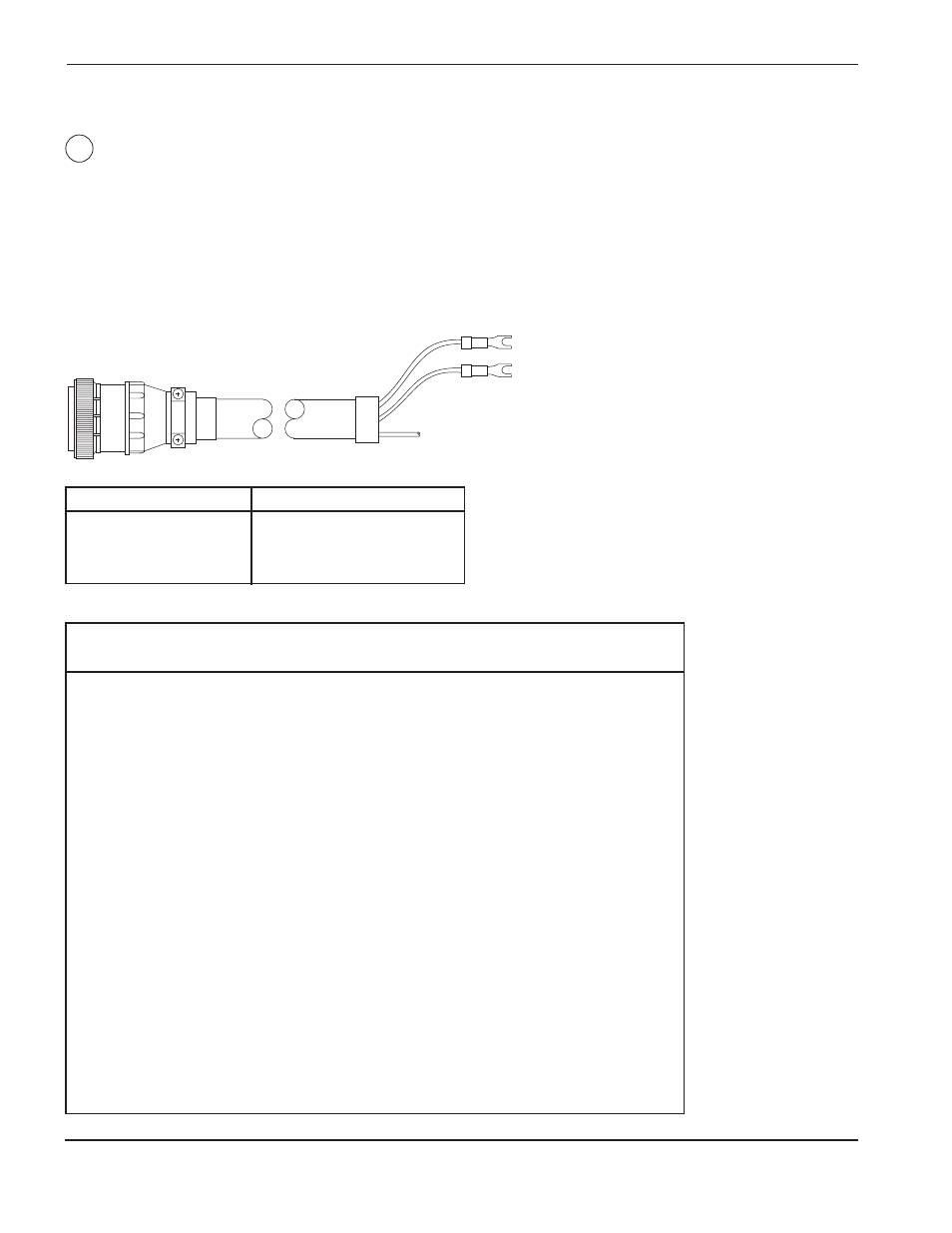

Maschinen-Schnittstelle Spannung-/Strom-Leitung – Stromquelle an Maschinen-Schnittstelle
Anmerkung: Wird mit der HT4001-Anlage eine digitale Fernsteuerung für Spannung und Strom zur
Einstellung von Spannung und Strom verwendet, so ist dieser Schritt zu überspringen. Das
Maschinen-Schnittstellen-Spannungs-/Stromkabel wird nur in Verbindung mit der
programmierbaren Fernsteuerung verwendet.
Vor dem Anschluss des Maschinen-Spannungssteuerungs-Interfacekabels sind die Verdrahtungsdiagramme
in diesem Handbuch einzusehen und ist zu überprüfen, ob der richtige Stecker an der Steckdose µP der
Steuerungskarte REC6 befestigt ist.
Teile-Nr. Länge Teile-Nr. Länge
023546 4,5 m 023587 23 m
023585 7,5 m 023588 30,5 m
023586 15 m 023589 46 m
STROMQUELLE
STECKDOSE
FARBE BESCHREIBUNG
1 schwarz Strom 5
2 weiß Strom 10
3 rot Strom 20
4 grün Strom 40
5 orange Strom 80
6 blau Strom 100
7 weiß/schwarz Strom 200
8 rot/schwarz Strom 400
9 grün/schwarz Strom 800
10 Abschirmung Abschirmung
11 blau/schwarz Strom ICom (gemeinsam)
12 schwarz/weiß frei
13 rot/weiß frei
14 grün/weiß Spannung V 1,25
15 blau/weiß Spannung V 2,5
16 schwarz/rot Spannung V 5
17 weiß/rot Spannung V 10
18 orange/rot Spannung V 20
19 blau/rot Spannung V 40
20 rot/grün Spannung V 80
21 orange/grün Spannung V 100
22 schwarz/weiß/rot Spannung V 200
23 weiß/schwarz/rot Spannung VCom (gemeinsam)
8
Stecker Stromquelle
1X7
