51 mm 50 mm
64 mm
48 mm
10 mm
16 mm
30 mm
153 mm 238 mm
390 mm
435 mm
51 mm 50 mm
48 mm
22 mm 45 mm
298 mm 137 mm
SPEZIFIKATIONEN
01/22/98
HT4001 Betriebsanleitung 2-7
PAC620 Machinenbrenner (028507 – Standard/028741 – Fasen)

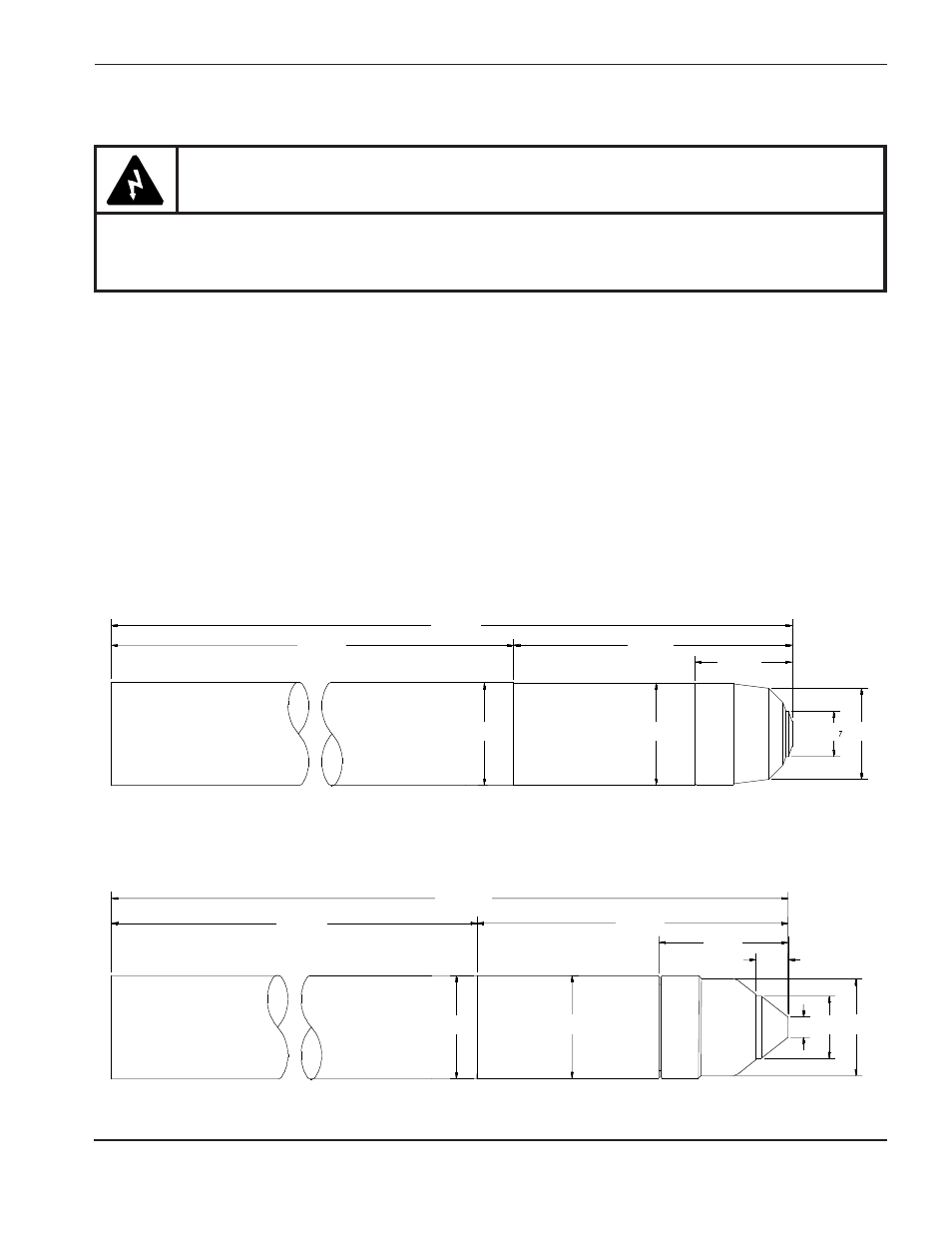

Abbildung 2-2 PAC620 Standard-Brenner-Baugruppe mit Abmessungen
Abbildung 2-3 PAC620 Fasen-Brenner-Baugruppe mit Abmessungen
Maximale Blechdicke ........................................................für Details siehe Tabellen für das Schneiden.
Maximale Leistung bei 100 %iger Einschaltdauer ............400 A
Plasmagasdurchfluß .........................................................Sauerstoff - 54 l/min
..........................................................................................Stickstoff - 105 l/min
Einspritz-Wasserdurchflußrate ..........................................1,4 - 1,8 l/min
Wasserkühlungs-Durchflußrate (max.)..............................6,4 l/min
Abmessungen und Gewicht:
Durchmesser.....................................................................50 mm
Länge ................................................................................440 mm
Gewicht .............................................................................1,58 kg
WARNUNG
CE-Länder müssen den PAC620-Maschinenbrenner unter Verwendung einer besonderen CE-Brenner-
kappe einsetzen, um die CE-Richtlinien zu befolgen. Die Teilenummern für die CE-Brennerkappen sind in
den Tabellen für das Schneiden (Abschnitt 5) angegeben.
