WARTUNG

9/9/98

6-24

HT4001

Betriebsanleitung

Statusanzeigen der Relaiskarte PCB4

Die Relaiskarte PCB4 ist die Schnittstelle für bestimmte Steuerungen in der Stromquelle, der Gaskonsole, der
Hochfrequenz-Konsole und der Motor-Ventil-Konsole zur Steuerkarte (PCB2). Die Steuerkarte sendet einen Befehl
an die Relaiskarte, und die Relaiskarte reagiert darauf durch das Senden von 120 VAC an die Steuerung (und
beleuchtet damit auch eine LED auf der Relaiskarte). Die Steuerkarte befiehlt der Relaiskarte auch die Abschaltung
von 120 VAC zu bestimmten Steuerungen (wodurch die LED ausgeschaltet wird). Die LEDs befinden sich neben
dem Relais, welches die 120 VAC schaltet. Es gibt außerdem vier LEDs, die karteninterne Zustände anzeigen.

Auf den folgenden Seiten befinden sich die LEDs, die unter bestimmten Bedienzuständen leuchten.

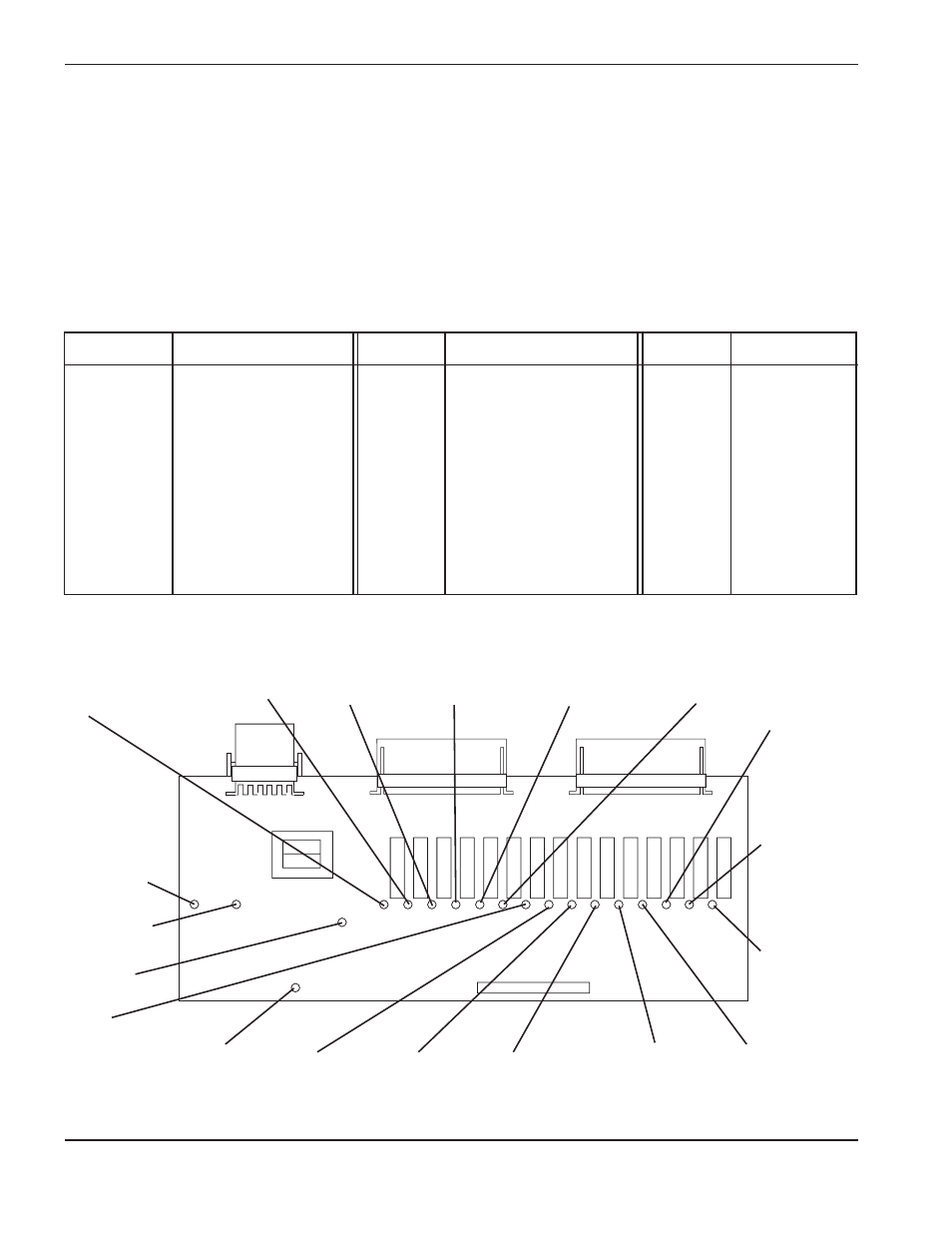

Abbildung 6-4

Statusanzeigen der Relaiskarte PCB4

D22
Hochfrequenz-
Wassereinspritzung
(SV6 in der
Hochfrequenz-Konsole)

D28
Hochspannungs-
Transformator
(T1 in der
Hochfrequenz-
Konsole)

D19
Plasma Aus
(SV5 Nähe
Brenner)

D13
Vorströmung
(SV2/SV3 in der
Gaskonsole)

D12
Plasma N

2

/O

2

(SV1B in der
Gaskonsole)

D11
Betriebs-Durchfluß
(SV4A in der Motor-Ventil-
Konsole)

D24
Hilfsstrom-
quelle ein

D26
Lichtbogen
Ein

D6
+ 12 VDC

D10
Plasma-Vorströmung
(SV4B in der Motor-
Ventil-Konsole)

D20
Ausgabe
aktiv

D9
Fehler-Zähler

D8
Start-Zähler

D7
Pilotlichtbogen-Relais
(CR1 in der HT4001

D14
CON1
(in der HT4001)

D16
Hilfsstrom-
quelle 200 A

D17
O

2

-Betriebs-

Durchfluß
(SV1A in der
Gaskonsole)

D18
Hilfsstrom-
quelle 400 A

D15
LT2
(in der HT4001)

REC3

REC4

REC2 REC3 REC4

Stift Nr.

Beschreibung

Stift Nr.

Beschreibung

Stift Nr.

Beschreibung

1 + 2

Hilfsstromquelle ein

1 + 2

Plasma-Vorströmung

7 + 8

LT2: DC ein

5 + 6

Lichtbogen ein

3 + 4

Betriebs-Durchfluß

9 + 10

CON1

5 + 6

Plasma N

2

/O

2

11 + 12

Pilotlicht-

bogen-Relais

7 + 8

Vorströmung

13 + 14

Startzähler

9 + 10

Plasma Aus

15 + 16

Fehlerzähler

11 + 12

Hochspannungs-

1 + 2

Hilfsstrom-

Transformator

quelle 400A

13 + 14

Hochfrequenz-

3 + 4

O

2

Betriebs-

Wassereinspritzung

Durchfluß

5 + 6

Hilfsstrom-

quelle 200A
