INBETRIEBNAHME
6/30/98
4-8
HT4001
Betriebsanleitung

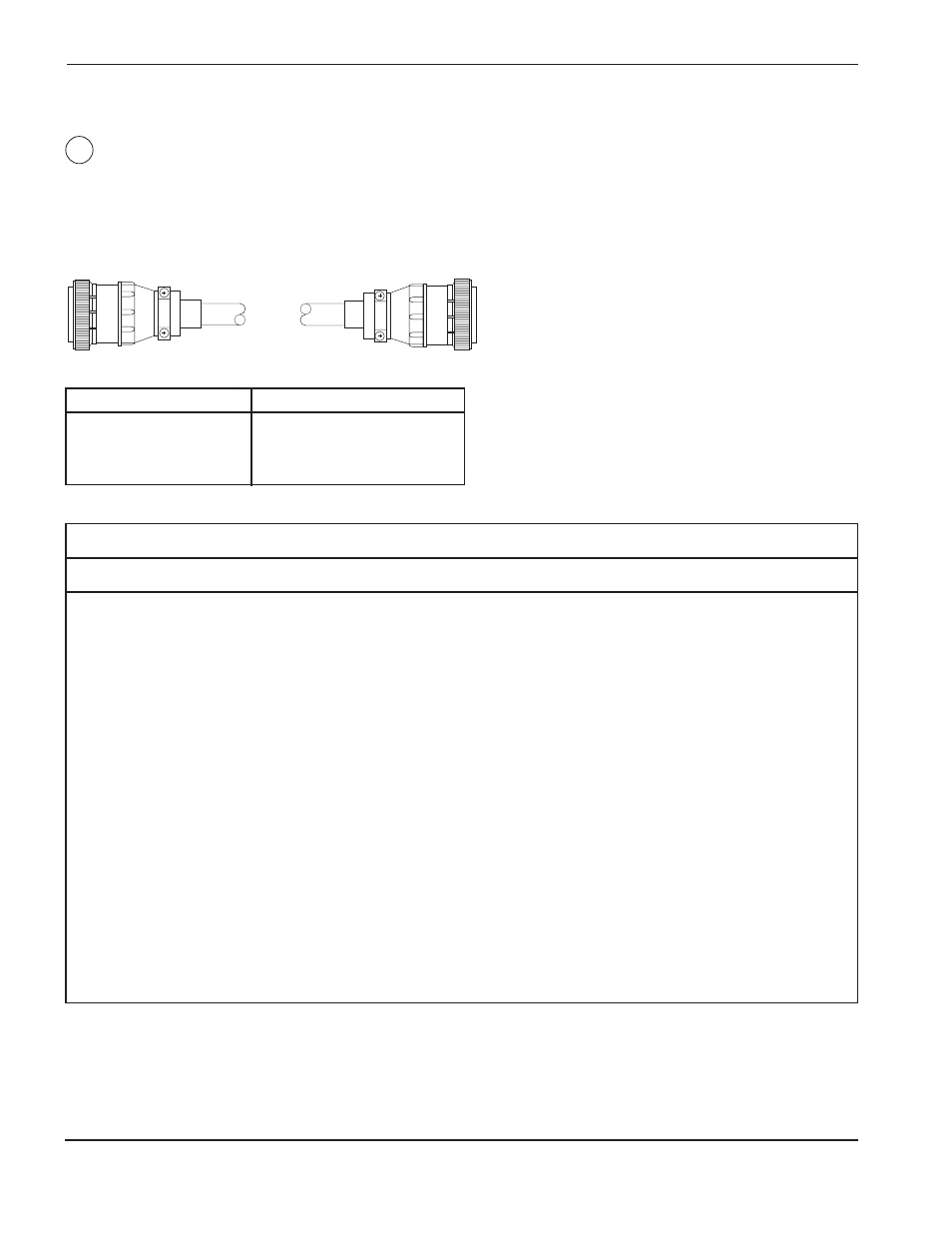

Anschlüsse der Stromquelle (Forts.)
Stromquelle/ Hochfrequenz-Konsolen-Leitung – Stromquelle an Hochfrequenz-Konsole
Siehe Seiten 4-6 und 4-22 bis 4-25 bezüglich der übrigen Verbindungen mit der Hochfrequenz-Konsole.
Teile-Nr.
Länge
Teile-Nr.
Länge
023764
15 m
023767
46 m
023765
23 m
023768
61 m
023766
30,5 m
023769
91,5 m
FUNKTIONSLISTE – LEITUNG STROMQUELLE-ENTFERNTE HOCHFREQUENZ-KONSOLE
SIGNAL
STECKER 1 x 1
FARBE
STECKER 2 x 1
Hochfrequenz-Transformator
1
SCHWARZ
12
Hochfrequenz-Transformator
2
ROT
15
Erdung
3
SCHUTZ
GETRENNT
SV6/Einspritzung H
2
O
4
SCHWARZ
2
SV6/Einspritzung H
2
O
8
WEISS
5
Erdung
9
SCHUTZ
GETRENNT
FS2/Durchfluß-Schalter
10
SCHWARZ
10
FS2/Durchfluß-Schalter
11
GRÜN
13
Erdung
12
SCHUTZ
GETRENNT
FS1/Durchfluß-Schalter
23
SCHWARZ
7
PS1/Druck-Schalter
24
BLAU
8
Erdung
25
SCHUTZ
GETRENNT
S1, S2/Türverriegelung
34
SCHWARZ
1
S1, S2/Türverriegelung
35
GELB
4
Erdung
36
SCHUTZ
GETRENNT
CR1
28
BRAUN
9
Pilot-Lichtbogen-Relais
21
SCHWARZ
11
Erdung
26
SCHUTZ
GETRENNT
CR2
5
ORANGE
3
6
SCHWARZ
6
Erdung
7
SCHUTZ
GETRENNT
5
Stecker Stromquelle
1X1
2X1
Stecker entfernte Hochfrequenz-Konsole
