WARTUNG
4/17/98
6-28 HT4001 Betriebsanleitung
Fehlercodes
Die Mikrosteuerung auf der Steuerkarte PCB2 warnt den Bediener im Falle, daß bestimmte Fehler in der Anlage
HT4001 auftreten, indem auf der Steuerkarte die ERROR CODE (Fehlercode)-LED blinkt. Um die Steuerkarte
PCB2 und die ERROR CODE (Fehlercode)-LED einsehen zu können, muß die Frontverkleidung der Stromquelle
abgenommen werden (siehe Abb. 7-1 zur Lage von PCB2 und Abb. 6-10 zur Lage der ERROR CODE
(Fehlercode)-LED auf PCB2).
Die ERROR CODE (Fehlercode)-LED blinkt jeweils für 0,5 Sekunden und ist für 0,5 Sekunden ausgeschaltet, mit
einer Pause von zwei Sekunden, bevor sich die Blinkfolge wiederholt. Die Erklärung der Fehlercodes erscheint auf
der folgenden Seite.
Während der Fehlercode blinkt, sind alle Steuerkarten-Ausgänge abgeschaltet, und die Stromquelle befindet sich
außer Betrieb. Nachdem der Fehler behoben wurde, kann die Anlage den Betrieb wieder aufnehmen, indem Sie
das START-Signal aktivieren.
Anmerkung: Bleibt die ERROR CODE (Fehlercode)-LED eingeschaltet, ohne dabei zu blinken,
zeigt dies an, daß ein interner RAM- oder ROM-Selbstcheckfehler der
Mikrosteuerung aufgetreten ist (die Stromquelle ist dann blockiert).
Zu Zwecken der Fehlerbeseitigung wird die PLASMA START (Plasmastart)-LED auch nochmals in Abb. 6-10
gezeigt. Wenn erleuchtet, zeigt diese LED damit an, daß der Plasma-START-Befehl auf der Steuerkarte
empfangen wurde.
Nachströmungs-Gassteuerung
Unterbrochene Anschlußklemmen am Verbindungsteil PL2.5 geben dem Brenner 10 Sekunden lang
Nachströmungsgas. Sind die Anschlußklemmen miteinander verbunden, erhält der Brenner kein
Nachströmungsgas.

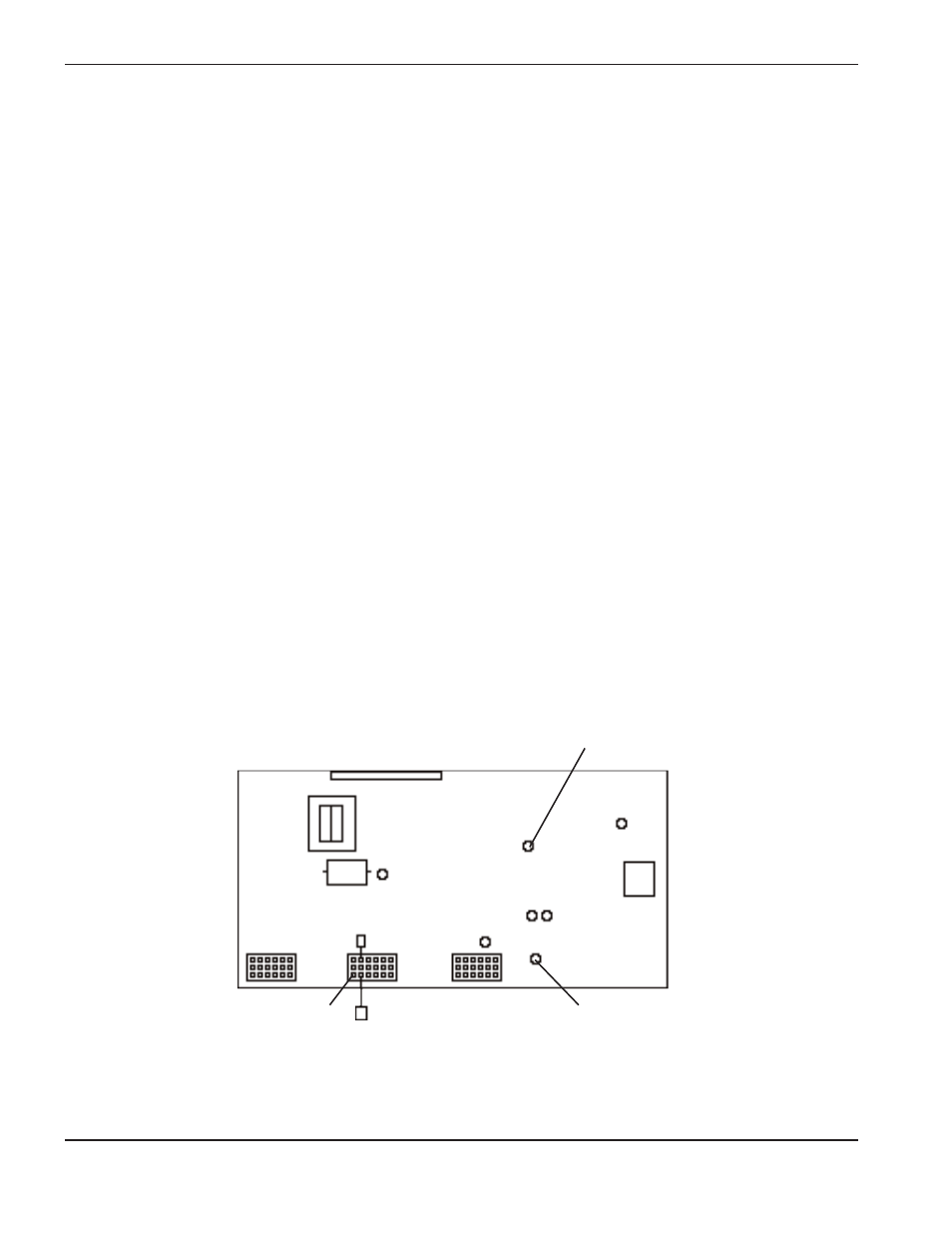

Abbildung 6-10 Lage der ERROR CODE LED (Fehlercode)-LED auf der HT4001-Steuerkarte
Fehlercode-LED
Plasmastart-LED PL2.5
