TEILELISTE
6/13/95
HT4001
Betriebsanleitung
7-41
PAC620 Maschinenbrenner-Baugruppen
35
Brennerhalterung
020046
Torch Mounting Bracket (2") with Clevis
Teile-
Position
nummer
Beschreibung
Menge
028507
PAC620 Standard Trch Assy
1
020041
Torch mounting Sleeve:2" Generic
1
2
020328
PAC620 Standard Torch Main Body
1
3
020990
Water Tube:400/600/170 Electdcool
1
4
020663
Electrode: O2
1
5
020623
Swirl Ring: O2
1
6
020086
Nozzle: .099 O2
1
7
020579
Ret Cap:PAC620 Standard (Vectra)
1

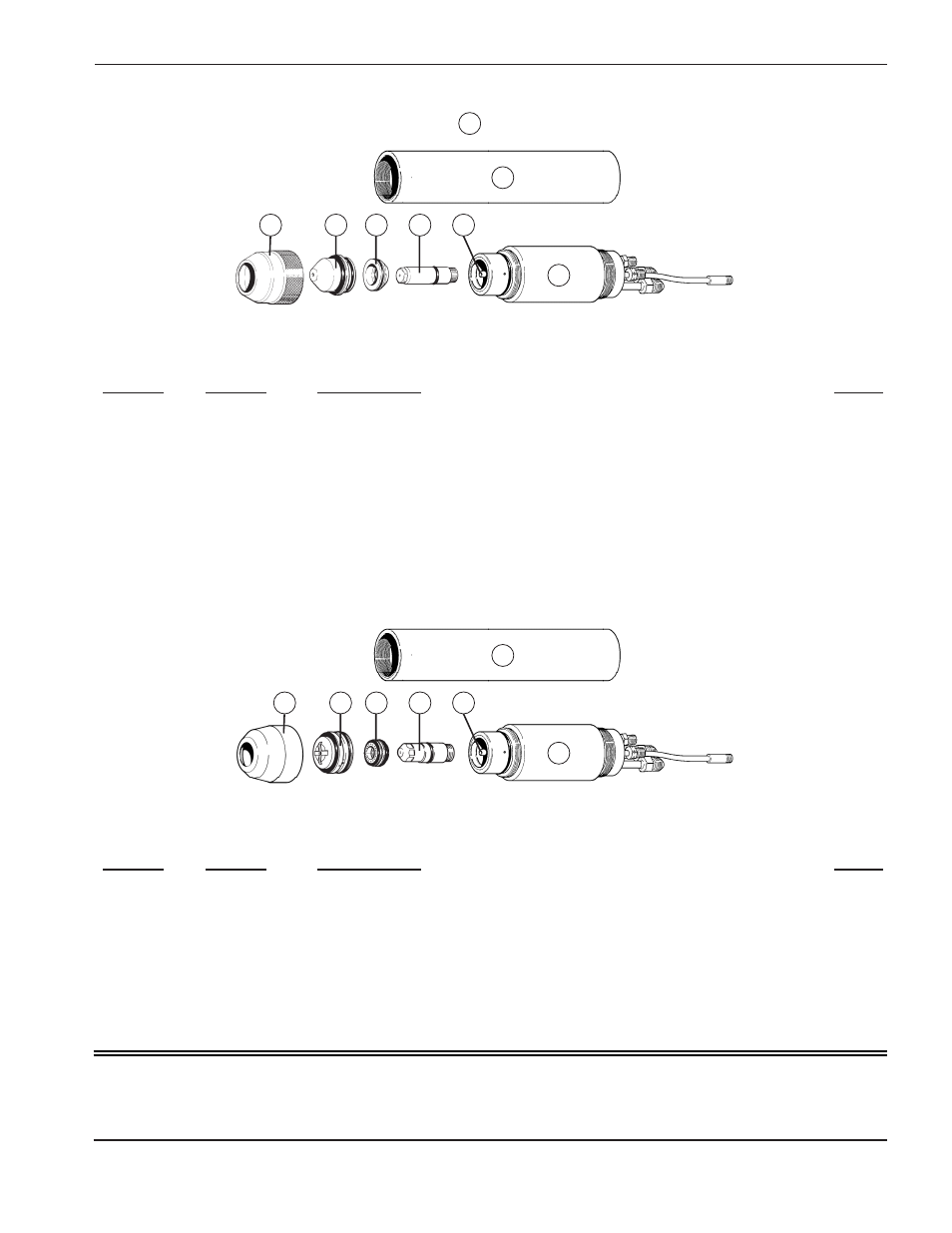

Abbildung 7-43
PAC620 Standard-Brenner-Baugruppe
Teile-
Position
nummer
Beschreibung
Menge
028741
PAC620 Bvlng Trch Assy
1
020749
Torch mounting Sleeve:PAC610/620
1
2
020970
PAC620 Bev Torch Main Body
1
3
020991
Water Tube:620 Bev N2 Electdcool
1
4
020968
Electrode:PAC620 Bev N2
1
5
020039
Swirl Ring: .120/.166/.187 N2
1
6
120387
Nozzle:PAC620 Bev. .166 N2
1
7
120392
Ret Cap:PAC620 Bev N2 Noz Vectra
1
Abbildung 7-42
PAC620 Fasen-Brenner-Baugruppe
